Questo articolo fornisce informazioni tecniche riguardo al P/N: E695530, Caricatore USBC PD da 18W con opzioni di spina (US, EU, UK).
Questo adattatore di alimentazione viene fornito con il dispositivo Elo Pay da 7 pollici.
Specifiche dell'adattatore di alimentazione – Numero di parte Billion BQ018-090200CXXMEW0
Valutazioni di tensione di uscita
5V / 3A
9V / 2A
5.9V / 3A
11V / 2A
Specifiche elettriche
Requisiti di ingresso
Tensione di ingresso
Gamma di funzionamento: 100 – 240 VAC
Gamma di progettazione: 90 – 264 VAC
Frequenza della linea di ingresso
Gamma di funzionamento: 50 – 60 Hz
Gamma di progettazione: 47 – 63 Hz
Corrente di ingresso
Massimo: 0,6 A a carico massimo con 230 VAC
Corrente di spunto
Massimo: 70A a 230 VAC (accensione a freddo, carico massimo, 25 ℃)
L'interruzione dell'ingresso sufficiente per scendere al di sotto della regolazione ripristinerà il limite di spunto.
Consumo energetico
< 0.075 W a ingresso 115/230 VAC con uscita 5V
Efficienza
Misurata al 25%, 50%, 75% e 100% di carico con ingresso 115/230 VAC (60/50Hz), dopo 30 minuti di burn-in.
| Uscita | DOE VI | CoC V5 Tier II |
|---|---|---|
| 5V / 3A | 81,39% | 81,84% |
| 9V / 2A | 85,00% | 85,45% |
| 5.9V / 3A | 82,39% | 82,92% |
| 11V / 2A (max 18W) | 85,00% | 85,45% |
Requisiti di uscita
Tensione di valutazione di uscita
Modalità PD:
| Uscita | Regolazione della tensione | Gamma di carico |
|---|---|---|
| 5.0V | 4.75V – 5.25V | 0A – 3A |
| 9.0V | 8.55V – 9.45V | 0A – 2A |
Modalità PPS:
| Uscita | Regolazione della tensione | Gamma di carico |
|---|---|---|
| 3.3V – 5.9V | 3.135V – 6.195V | 0A – 3A ±150mA |
| 3.3V – 11V | 3.135V – 11.55V | 0A – 2A ±150mA (max 18W) |
Carico di picco
A uscita 5V: 6.0A / 1ms a condizioni di ingresso 115/230 VAC.

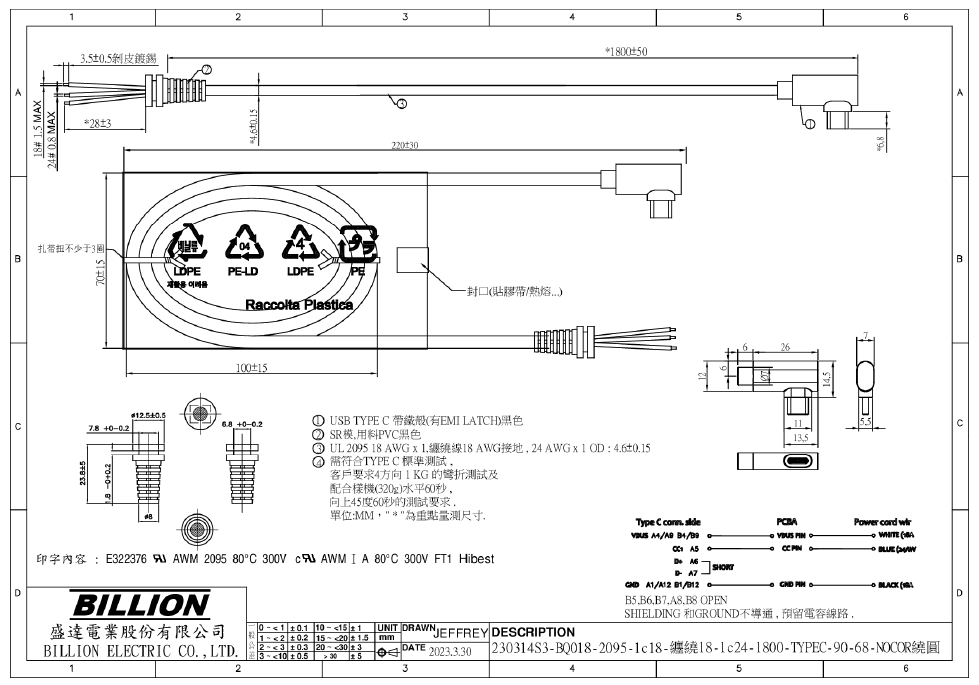

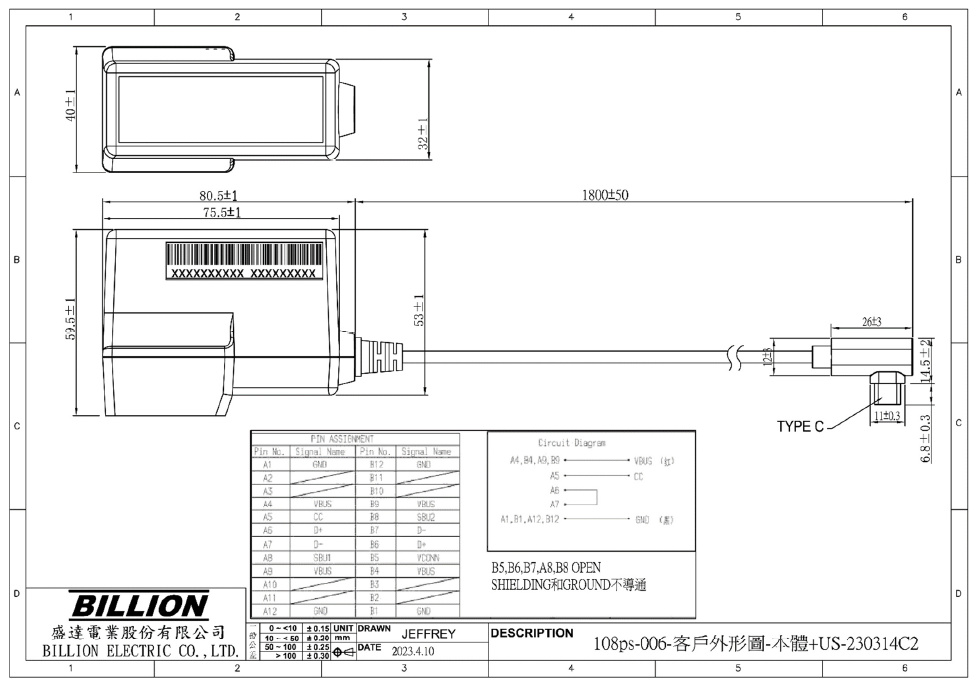

Disegno:

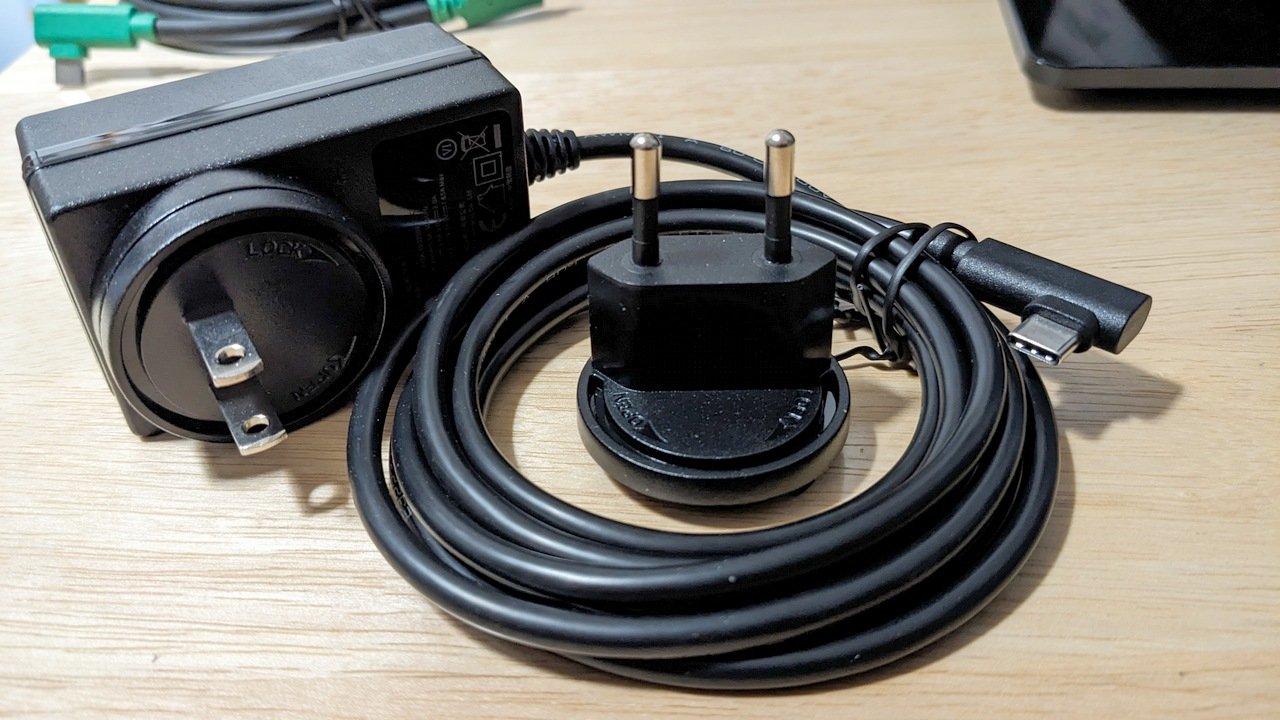

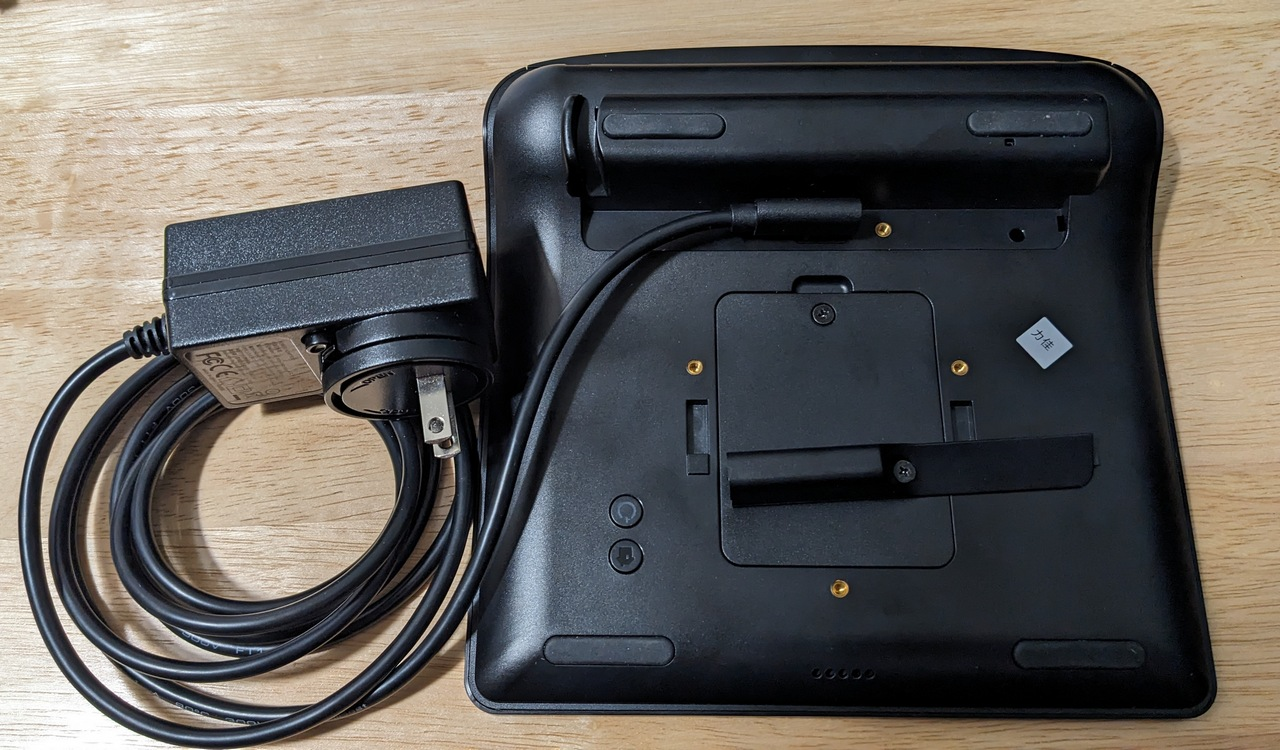

Foto:
