Questo articolo fornisce specifiche per Elo P/N: E695712, alimentatore da 120W.

Caratteristiche Elettriche

Caratteristiche di Ingresso

Tensione Nominale

• Tensione nominale di ingresso: 100 Vac – 240 Vac.

Intervallo di Tensione di Ingresso

• L'adattatore deve funzionare da 90 Vac a 264 Vac.

Frequenza Nominale

• Frequenza nominale: 50 Hz – 60 Hz.

Frequenza di Ingresso

• Frequenza di ingresso: 47 Hz – 63 Hz.

Corrente di Ingresso

• <2.0 A rms a 100 Vac di ingresso e carico massimo.

Corrente di Ingerimento

• La corrente di ingerenza massima deve essere inferiore a 150 A a 264 Vac di ingresso e non deve causare alcun danno all'adattatore.

Efficienza Energetica

• Efficienza minima dell'88% misurata sia a 115 Vac che a 230 Vac di tensione di ingresso, in condizioni di carico del 25%, 50%, 75% e 100%, compresi i perdite nel cavo DC.

Potenza in Standby

• Potenza in standby massima inferiore a 0.21 W sia a 115 Vac che a 230 Vac di ingresso.

Caratteristiche di Uscita

Tensione Nominale di Uscita

• La tensione nominale di uscita è specificata a 24.0 VDC.

Intervallo di Uscita di Tensione

• La tensione di uscita varierà da 22.8 VDC a 25.2 VDC quando viene applicato il carico.

Potenza Nominale

• Questo adattatore supporta un’uscita continua di 120 Watt in tutte le condizioni specificate.

Corrente Nominale

• Questo adattatore può funzionare da 0 A a 5 A, con la tensione di uscita all'interno dell'intervallo specificato nella sezione Intervallo di Uscita di Tensione.

Ripple e Rumore di Uscita (Tensione AC di Ingresso: 100 V –240 V)

• La tensione di ripple di uscita è limitata a 240 mV picco-picco o meno.
• La tensione di rumore di uscita è anch'essa limitata a 240 mV picco-picco o meno.

Metodi di Misurazione:

• T1: Eseguito utilizzando un oscilloscopio a banda larga di 20 MHz.
• T2: Applicato un condensatore ceramico da 0.1 µF e un condensatore elettrolitico da 10 µF sui terminali del connettore di uscita.
• T3: Misurazioni effettuate alla fine del cavo DC.

Stabilità

L'adattatore funziona in maniera incondizionatamente stabile all'interno delle sue specifiche operative normali.

Protezione

Protezione da Cortocircuito

• L'adattatore protegge dai cortocircuiti tra i terminali di uscita senza causare rischi di incendio o danni, riprendendo il normale funzionamento una volta rimossa la situazione di cortocircuito.

Protezione da Sovraccarico

• Quando si verifica un sovraccarico (120% < OCP <180%), la potenza di ingresso si riduce o cessa l'uscita senza causare danni, con recupero automatico al rimuovere la condizione di sovraccarico.

Carico di Picco

• Mentre opera con un ingresso di 100–220 Vac, la tensione di uscita rimane compresa tra 18–26 V, con carichi di picco specifici definiti come segue:
• 8 A di picco per una durata di 2 ms (ciclo di lavoro circa 14, assumendo 2 A RMS), tasso di salita/discesa: 2,5 A/µs.
• 20 A di picco per una durata di 100 µs (ciclo di lavoro circa 40, assumendo 2 A RMS), tasso di salita/discesa: 2,5 A/µs.

Dimensioni del Connettore:

• Connettore a barretta DC da 2.5mm (+/- 0.1mm) ID pin, 5.5mm (+/- 0.05mm) OD barretta, 8.0mm (+/- 0.3mm) lunghezza barretta) | Pin Centrale Positivo

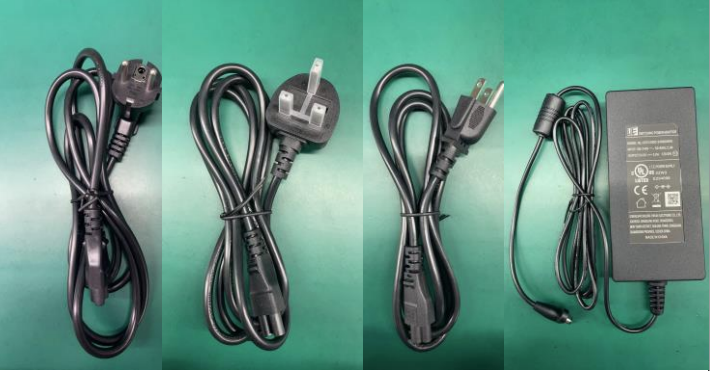

Foto:

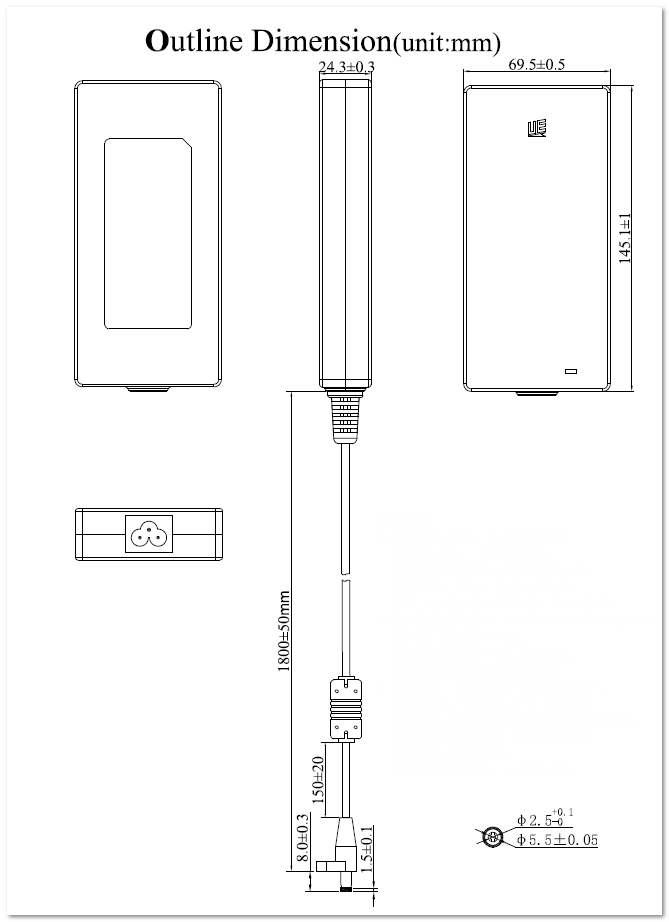

Disegno:
