Questo articolo fornisce specifiche per il power brick P/N: E516762.

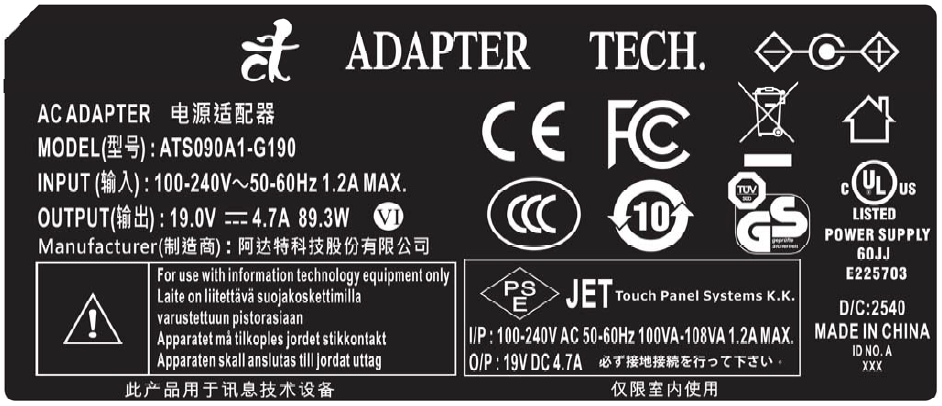

L'ATS090A1-G190 è un adattatore AC-DC universale da 90W progettato per controllori industriali e applicazioni I.T.E. Fornisce un'uscita CC di 19V con alta efficienza e molteplici caratteristiche di protezione.

Caratteristiche

• Ingresso: Universale 100 ~ 240 VAC / 50 ~ 60 Hz, senza interruttore a scorrimento richiesto
• Uscita: +19.0 V / 0 ~ 4.7 A
• Dimensioni del case: 133.5 (L) × 53.5 (W) × 33.0 (H) ± 1 mm
• Efficienza: Media ≥ 88%, ≥ 79% @ 10% carico
• Sicurezza: Certificato CUL / UL / GS / PSE / CCC
• EMI: CE / FCC Classe B (conduttanza e radiazione)
• Protezione: OVP, SCP, OCP, OTP
• Applicazione: Adatto per utilizzo I.T.E. e controllori industriali
• Standard: Conforme a DoE Level VI / ErP Lot 7

Specifiche di ingresso

• Tensione: Universale 100 ~ 240 VAC, monofase
• Frequenza: 50 ~ 60 Hz
• Corrente: 1.2 A Max.
• Corrente di spunto: 80 A max @ 230 VAC (accensione a freddo, 25°C, carico massimo)
• Efficienza: Media ≥ 88% (115 & 230 VAC), ≥ 79% @ 10% carico
• Consumo Energetico: ≤ 0.21 W (senza carico)
• Fattore di potenza: ≥ 0.9 @ carico pieno
• Nota: Efficienza media (Eff_av) calcolata da misurazioni a 25%, 50%, 75% e 100% carico

Specifiche di uscita

• Tensione di uscita CC: +19.0 V ± 5%
• Corrente: 4.7 A Max.
• Regolazione: 18.05 V min ~ 19.0 V tipica ~ 19.95 V max
• Ripple & Rumore: 228 mVp-p Max (banda di 20 MHz, 0.1 μF + 47 μF condensatori all'uscita)
• Potenza totale: 89.3 W Max.

Caratteristiche di protezione

• Protezione da sovratensione (OVP): 150% Vout Max, disconnessione a 50% carico
• Protezione da cortocircuito (SCP): Ripristino automatico
• Protezione da sovracorrente (OCP): 180% Iout Max, ripristino automatico
• Protezione da surriscaldamento (OTP): Ripristino automatico

Requisiti di sicurezza

• Resistenza Dielettrica: Primaria a secondaria 3000 VAC RMS, Primaria a terra 1770 VAC RMS, 1 minuto ciascuna
• Resistenza all'isolamento: ≥ 10 MΩ, 500 VDC (Primaria a Secondaria / Primaria a Terra)
• Corrente di dispersione: <5 ma="mA" rms="RMS">
• Test di messa a terra: <0.1>

Prestazioni ambientali e operative

• Temperatura operativa: -20°C ~ +40°C
• Temperatura di stoccaggio: -20°C ~ +80°C
• Umidità operativa: 20% ~ 80% RH (non condensante)
• Umidità di stoccaggio: 10% ~ 90% RH (non condensante)
• Raffreddamento: Convezione naturale dell'aria

Affidabilità

• MTBF: 300.000 ore (calcolato @ 25°C utilizzando Telcordia SR-332)

Specifiche meccaniche

• Peso: 292 g (riferimento)
• Tipo di cavo: Nero UL1185 18AWG (filo + spina)

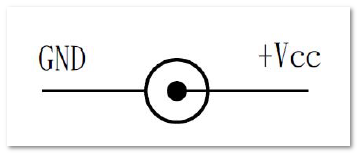

• Spina: 5.5 × 2.5 × 8.5 mm, configurazione pin a forcella e cannelure

• lunghezza del cavo: 1800 mm
• Dimensioni del case: 133.5 mm (L) × 53.5 mm (W) × 33 mm (H) ± 1 mm
• Infiammazione del materiale: UL 94V-0

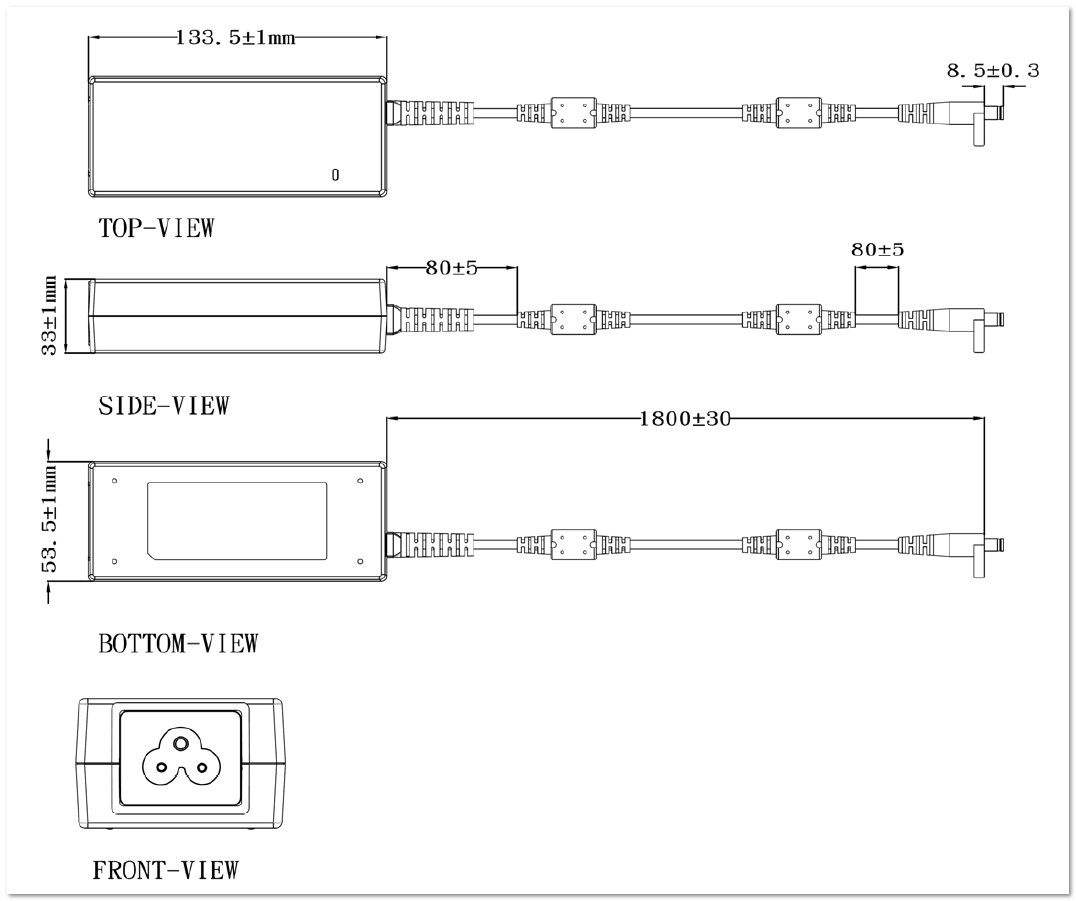

• Aspetto esterno: Come da disegno tecnico sotto (scala → mm)
