Questo articolo fornisce i disegni e le specifiche per l'adattatore di alimentazione E005277
Di seguito le specifiche e i disegni per il kit dell'alimentatore E005277.
Il kit dell'adattatore di alimentazione E005277 conterrà uno dei seguenti adattatori di alimentazione:
- E217485 PWR-BRICK,12V,50W,LVL VI,2.1D,DELTA
- E757851 PWR-BRICK,12V,50W,LVL VI,2.1D,FSP
Questo kit contiene anche un (1) cavo di alimentazione CA: Nero, 1.8m, plug NA a IEC 60320-C13
Specifiche:
1. SCOPO
• Questo documento definisce la specifica per l'alimentatore Delta ADP-50YH o FSP FSP050-DIBAN2.
2. DESCRIZIONE GENERALE
• Alimentatore esterno 50W ・Livello VI ・LPS ・Conforme RoHS
3. SPECIFICHE GENERALI
• Alimentatore Delta
• Dimensioni 120mm (L) × 52.5mm (W) × 32.5mm (H) o 110mm (L) × 62.0mm (W) × 31.5mm (H) (senza sporgenze e cavo)
• Peso - Circa 284g
• Plug - 3 pin (IEC60320-1 C14)
• Colore - Nero
• Uscita - Cavo DC
• Dimensioni 120mm (L) × 52.5mm (W) × 32.5mm (H) o 110mm (L) × 62.0mm (W) × 31.5mm (H) (senza sporgenze e cavo)
• Peso - Circa 284g
• Plug - 3 pin (IEC60320-1 C14)
• Colore - Nero
• Uscita - Cavo DC
o Lunghezza Circa 1.8m
o Cavo 17AWG
o Plug Esterno φ5.5 Interno φ2.1
o Cavo 17AWG
o Plug Esterno φ5.5 Interno φ2.1
4. SPECIFICHE AMBIENTALI
• Temperatura di lavoro 0～40℃
• Umidità di lavoro Delta: 8～95%RH (senza condensa）
• Temperatura di stoccaggio Delta: -20～95℃
• Umidità di stoccaggio 10～90%RH (senza condensa）5～95%RH (senza condensa）
• Umidità di lavoro Delta: 8～95%RH (senza condensa）
• Temperatura di stoccaggio Delta: -20～95℃
• Umidità di stoccaggio 10～90%RH (senza condensa）5～95%RH (senza condensa）
5. SPECIFICHE DI INGRESSO
• Tensione
o Rating AC100-240V
o Gamma di lavoro AC90-264V
o Gamma di lavoro AC90-264V
• Frequenza
o Rating 50 ／60Hz
o Gamma di lavoro 47-63Hz
o Gamma di lavoro 47-63Hz
• Corrente di ingresso CA - Delta: Max.1.7A
6. SPECIFICHE DI USCITA (ALIMENTATORE)
• Tensione di rating - DC12V
• Corrente di uscita - Max. 4.16A
• Tensione di ripple - Meno di 300mVp-p (sotto normale ingresso di alimentazione CA）
• Corrente di uscita - Max. 4.16A
• Tensione di ripple - Meno di 300mVp-p (sotto normale ingresso di alimentazione CA）
7. SPECIFICHE DI SICUREZZA
• Corrente di dispersione - Delta: meno di 0.60mA
• Tensione di isolamento - 3000VAC, meno di 10mA, 1sec
• Resistenza di isolamento - DC500V, maggiore di 20MΩ, 1sec
• Altre
• Tensione di isolamento - 3000VAC, meno di 10mA, 1sec
• Resistenza di isolamento - DC500V, maggiore di 20MΩ, 1sec
• Altre
o Funzione OVP
o Funzione SCP
o Funzione SCP
8. REGOLAMENTO
• Alimentatore
o Sicurezza: PSE, UL, c-UL, Argentina S-Mark, PSB, GOST, NOM, TUV-GS, KC, CCC, BSMI
o EMI: VCCI-B, CE, FCC, C-Tick
o EMI: VCCI-B, CE, FCC, C-Tick
9. AFFIDABILITÀ
• MTBF - Delta: 100.000 ore (sotto 25℃）
10. GARANZIA
• Il periodo di garanzia è di 3 anni.
• Sostituiamo i prodotti durante il periodo di garanzia
• Servizi a pagamento disponibili dopo il periodo di garanzia.
• Il rimborso non è disponibile a causa di uso improprio in garanzia.
• Sostituiamo i prodotti durante il periodo di garanzia
• Servizi a pagamento disponibili dopo il periodo di garanzia.
• Il rimborso non è disponibile a causa di uso improprio in garanzia.
11. PRECAUZIONI E ALTRO
• Solo per alimentatori
• Garanzia nulla con modifica da parte del cliente.
• Cambiamento di specifica - Questa specifica sarà aggiornata senza preavviso.
• Garanzia nulla con modifica da parte del cliente.
• Cambiamento di specifica - Questa specifica sarà aggiornata senza preavviso.
Foto

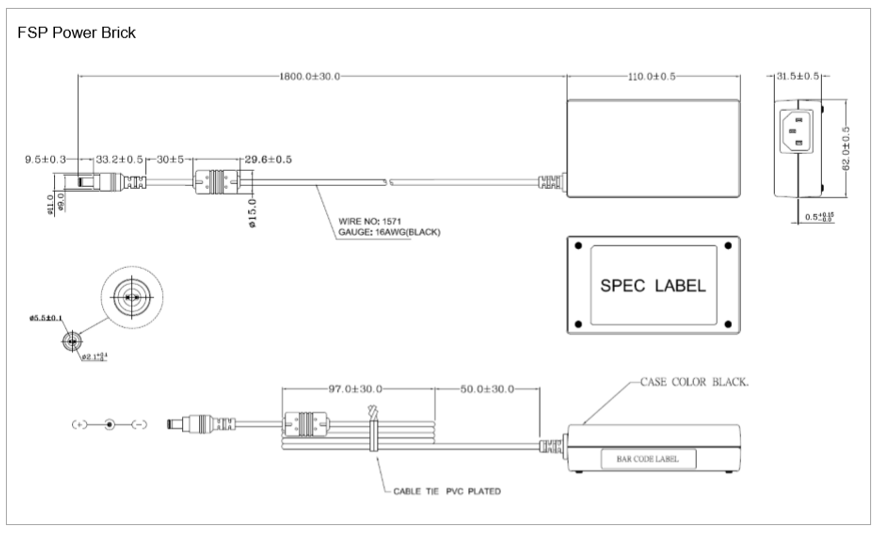

Disegni
