Questo articolo fornisce informazioni su E511572 – Delta Power Brick, 24V 180W (ADP-180WB BC)

Questo power brick è venduto nel Kit Power Brick di Elo: E845269 ed è utilizzato su Elo I-Series 3 con Intel, E-Series 3 e sistemi EloPOS.

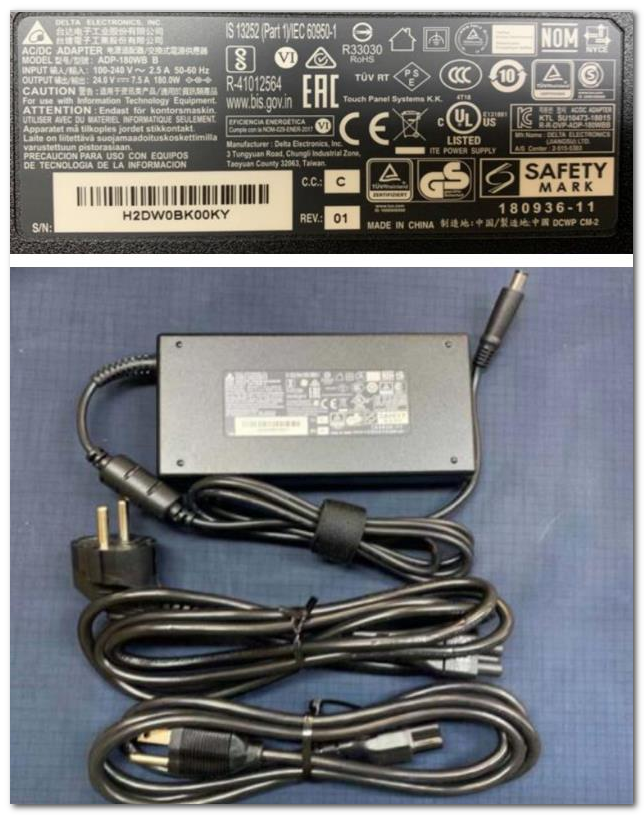

Foto:

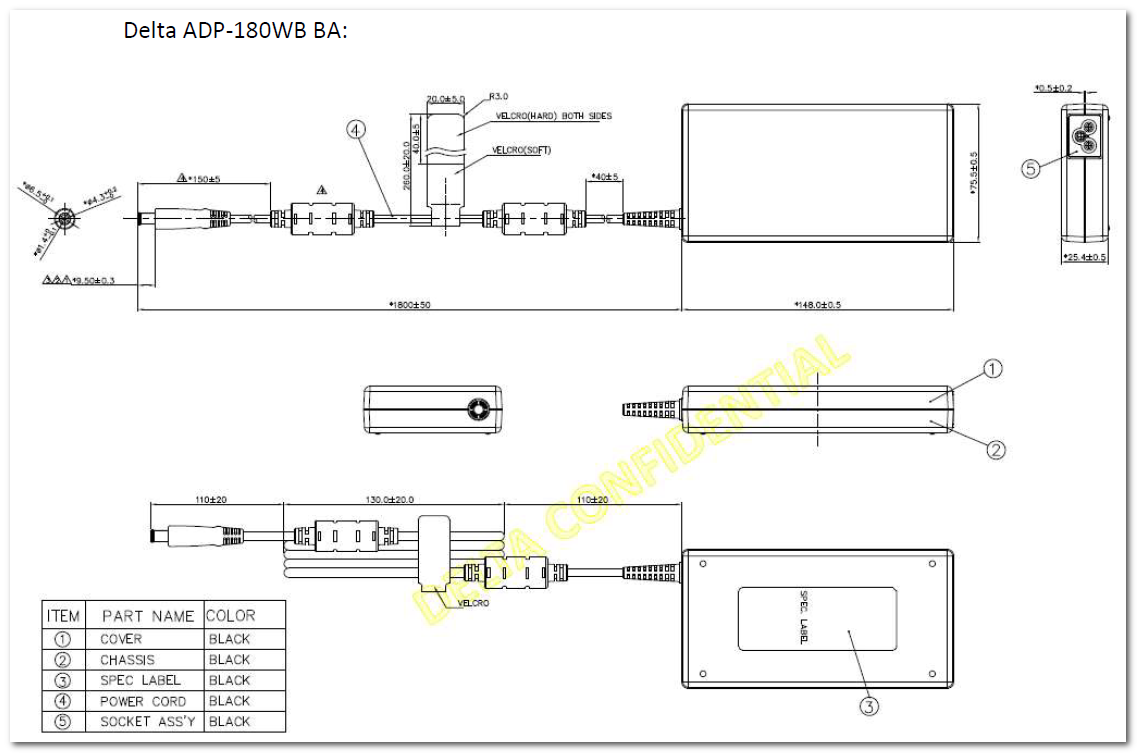

Disegni:



Specifiche dell'adattatore di corrente

1. Caratteristiche dell'Ingresso AC:

• 1.1 Tensione di ingresso nominale 100Vac / 240Vac
• 1.2 Intervallo di tensione di ingresso Continuamente 90Vac a 264Vac
• 1.3 Intervallo di frequenza di ingresso Continuamente 47Hz a 63Hz
• 1.4 Corrente di ingresso 100Vac/50Hz, carico completo  <3a></3a>
• 1.5 Corrente di spunto: La corrente di spunto e l'integrale di Joule saranno misurati a diverse tensioni di linea a bassa temperatura ambiente. <29% i2t="I2T" fuse="Fuse" &="&" bd="BD" at="at" 25℃="25℃" cold="cold" start="start"></29%>
• 1.6 Efficienza: Efficienza media a carichi del 25-50-75 e 100% a 115Vac/60Hz & 230Vac/50Hz   89%
• 1.7 Requisito di risparmio di energia
  • 115Vac/senza carico <0.15w></0.15w>
  • 230Vac/senza carico <0.15w></0.15w>
• 1.8 Fattore di potenza (PF) (EN-61000-3-2) 230Vac/50Hz, carico completo 0.9

2. Caratteristiche dell'Uscita DC:

• 2.1 Tensione di uscita nominale Misurata alla fine del cavo DC 24V
• 2.2 Corrente di uscita In modalità di tensione costante 0A a 7.5A
• 2.3 Intervallo di tensione di uscita 0A a 7.5A uscita alla fine del cavo DC 24V±5%
• 2.4 Ripple e rumore della tensione di uscita: (0.1uF Capacitore ceramico e 47uF Capacitore in alluminio in parallelo tra la fine del cavo di uscita )
  • 90Vac / 0~7.5A <380mvp-p></380mvp-p>
  • 264Vac / 0~7.5A <380mvp-p></380mvp-p>
• 2.5 Tensione di overshoot/sottotensione: 100Vac/240Vac, 0A~7.5A Vo:24V±10%
• 2.6 Tempo di ritardo all'accensione: 100Vac/240Vac, 0A~7.5A  <3s.></3s.>
• 2.7 Tempo di mantenimento 100Vac/240Vac, 7.5A ≧10ms
• 2.8 Tempo di salita 100Vac/240Vac, 0A~7.5A da 10% a 90% di Vo ≦100ms

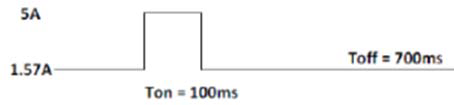

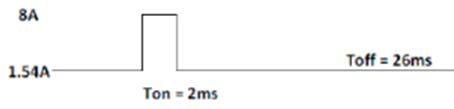

• 2.9 Variazione del carico dinamico: velocità di variazione: 20mA/us Vo:24V±10%




.



Tipo di ingresso AC:

• Preszzo tipo C6

Cavo DC:

• TIPO: UL 11352 16AWG
• LUNGHEZZA: 1800 mm

Dimensione del connettore DC:

• NOME DEL MODELLO: ADP-180WB BA
• TIPO DI SPINA: JEITA RC-5320A TIPO B CLASSIFICAZIONE DELLA TENSIONE 5: 6.5x1.4x9.5
