Questo articolo fornisce informazioni su E167926 – Billion Power Brick, 24V 180W (BS180-240750MBXE0A1)

Questo power brick è venduto nel kit Elo Power Brick: E845269 ed è utilizzato su Elo I-Series 3 con Intel, E-Series 3 e sistemi EloPOS.

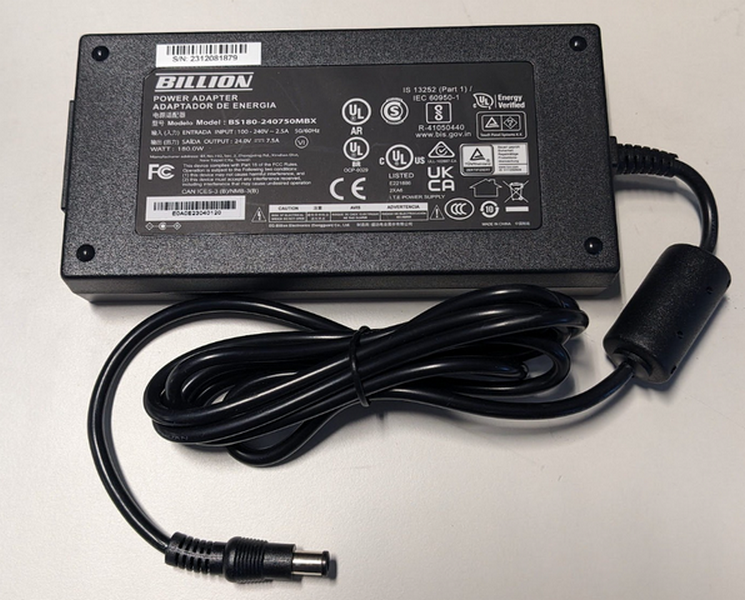

Foto:

Disegno:

Etichetta:

Specifiche:

Dimensione e Configurazione

• Peso: 396g
• Punto di ingresso: Desktop 3PIN / C6
• Dimensioni: 152.3 × 75.6 × 26.4 mm
• Connettore di uscita: Ø 6.5 × 4.3 × 1.4 mm (PIN centrale) × 9.5 mm, 180°
• Colore unità: Nero
• Polarità: Centro "+"
• Classificazione plastica: 94V-0
• Cavo: UL11352/1866, 16AWG/1C, Lunghezza: 1.8M
• Core EMI: 14.2 × 28.5 × 6.35 mm

Requisiti di Ingresso

• Tensione di Ingresso

  • Intervallo di Operatività: 100.0 - 240.0 VAC
  • Intervallo di Progettazione: 90.0 - 264.0 VAC

• Frequenza della Linea di Ingresso

  • Intervallo di Operatività: 50.0 - 60.0 Hz
  • Intervallo di Progettazione: 47.0 - 63.0 Hz

• Corrente di Ingresso

  • La corrente di ingresso massima è misurata a pieno carico (2.5 A) sotto condizioni di tensione di 100.0 VAC.

• Corrente di Avvio

  • <29% 230="230" i²t="I²T" fusibile="Fuse" &="&" bd,="BD," con="with" meno="less" sotto="under" vac="VAC" condizioni="conditions"></29%>
  • Pieno carico, avvio a freddo a 25°C corrente di avvio ≤120A/8.3ms

• Consumo di Energia

  • Il consumo dell'alimentatore è inferiore a 0.21 watt alle condizioni di tensione di ingresso nominali 115.0/230.0 VAC.

• Efficienza

  • Deve fornire un'efficienza media quando misurata a 25%, 50%, 75% e 100% carico sotto condizioni di 115.0/230.0 VAC (60/50Hz) dopo un periodo di 30 minuti di burn-in.

Tensione di Uscita Nominale

• Voltaggio di Uscita DC: 24.0V
• Intervallo di Regolazione della Tensione: 22.8V - 25.2V
• Carico (A):
  • Minimo: 0.0A
  • Massimo: 7.5A
  • Picco: 20A
