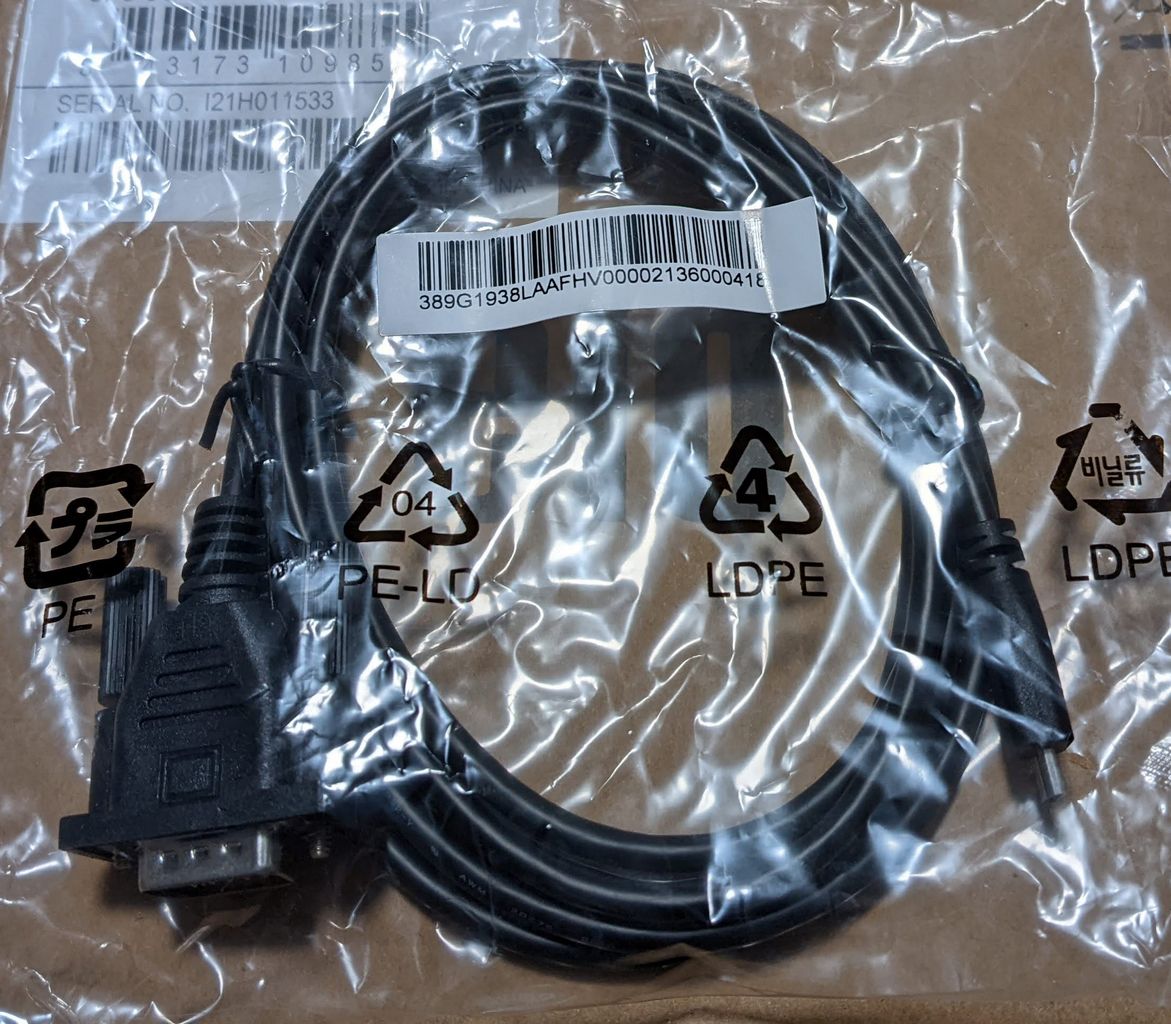

この記事では、Elo P/N: E710549、VGA-DB15からMicroケーブルキットに関する詳細情報を提供します。

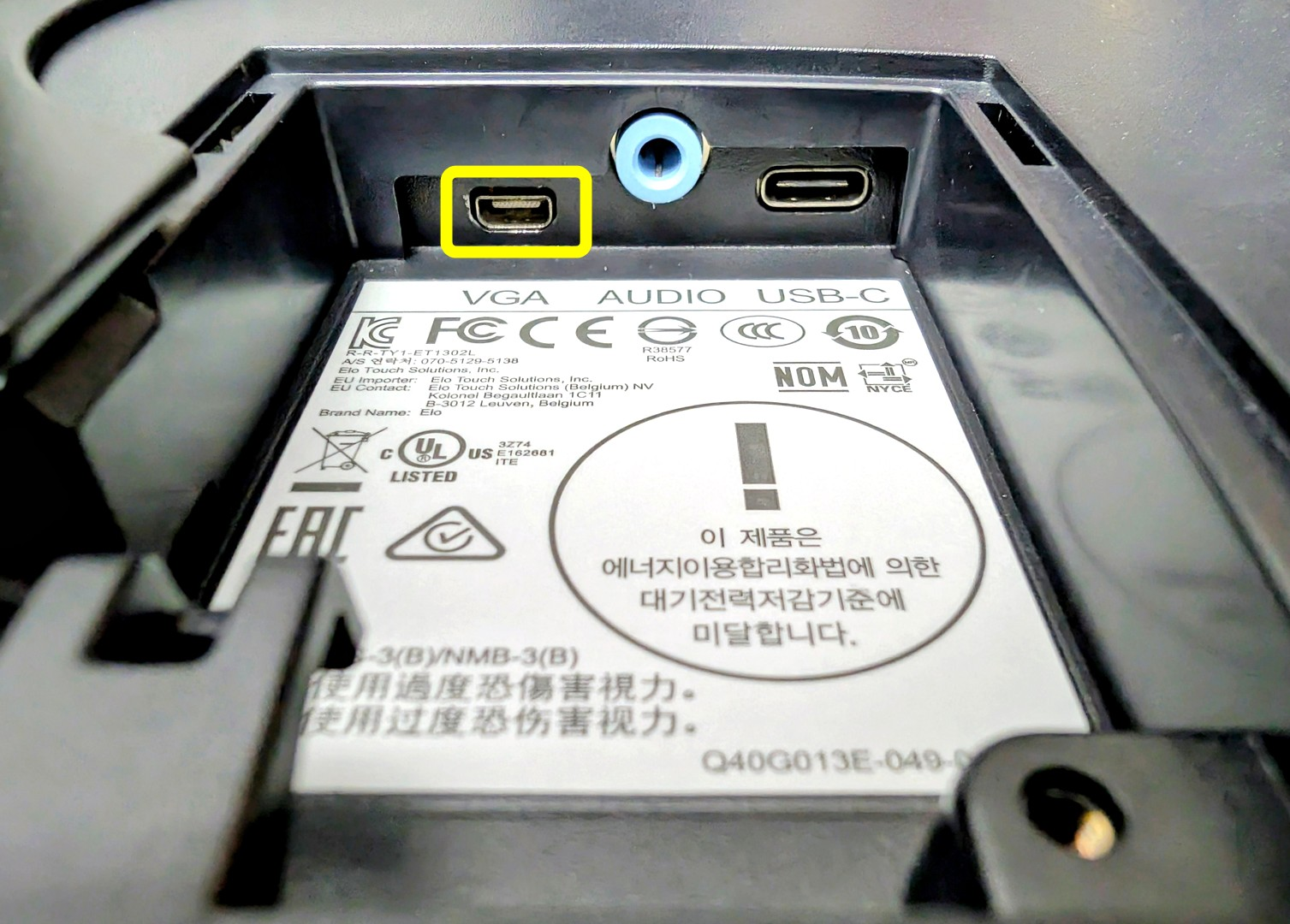

Elo P/N: E710549、VGA-DB15からMicroケーブルキットは、Micro-HDMIフォームファクタVGA入力を備えたElo 1002L、1302L、および1502Lモニターで使用することを目的としています。このケーブルは、標準的な15ピンVGA出力を持つコンピュータを、VGA入力を備えたMicro-HDMIフォームファクタのEloモニターに接続するためのものです。

このケーブルはElo Touch Solutionsの専用であり、特別なMicro-HDMIフォームファクタVGA入力を装備した当社のモニターのためにのみ製造されています。サードパーティの代替品はありません。このケーブルはアナログ信号のみを通過させ、HDMI信号は通過しません。標準のmicro-HDMIケーブルをEloモニターのVGAポートに接続しても機能しません。また、単純なHDMIからVGAへの変換器を使用することはできません。これらはHDMIソース信号をアナログVGA入力に渡すように設計されているため、そのタイプのアダプターは後方互換性がありません。詳細情報はこちらを参照してください。

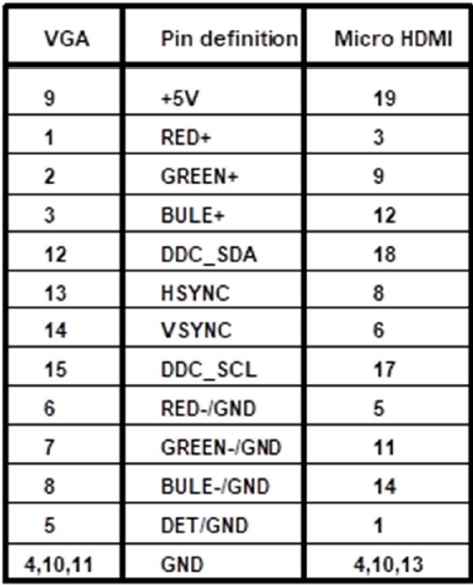

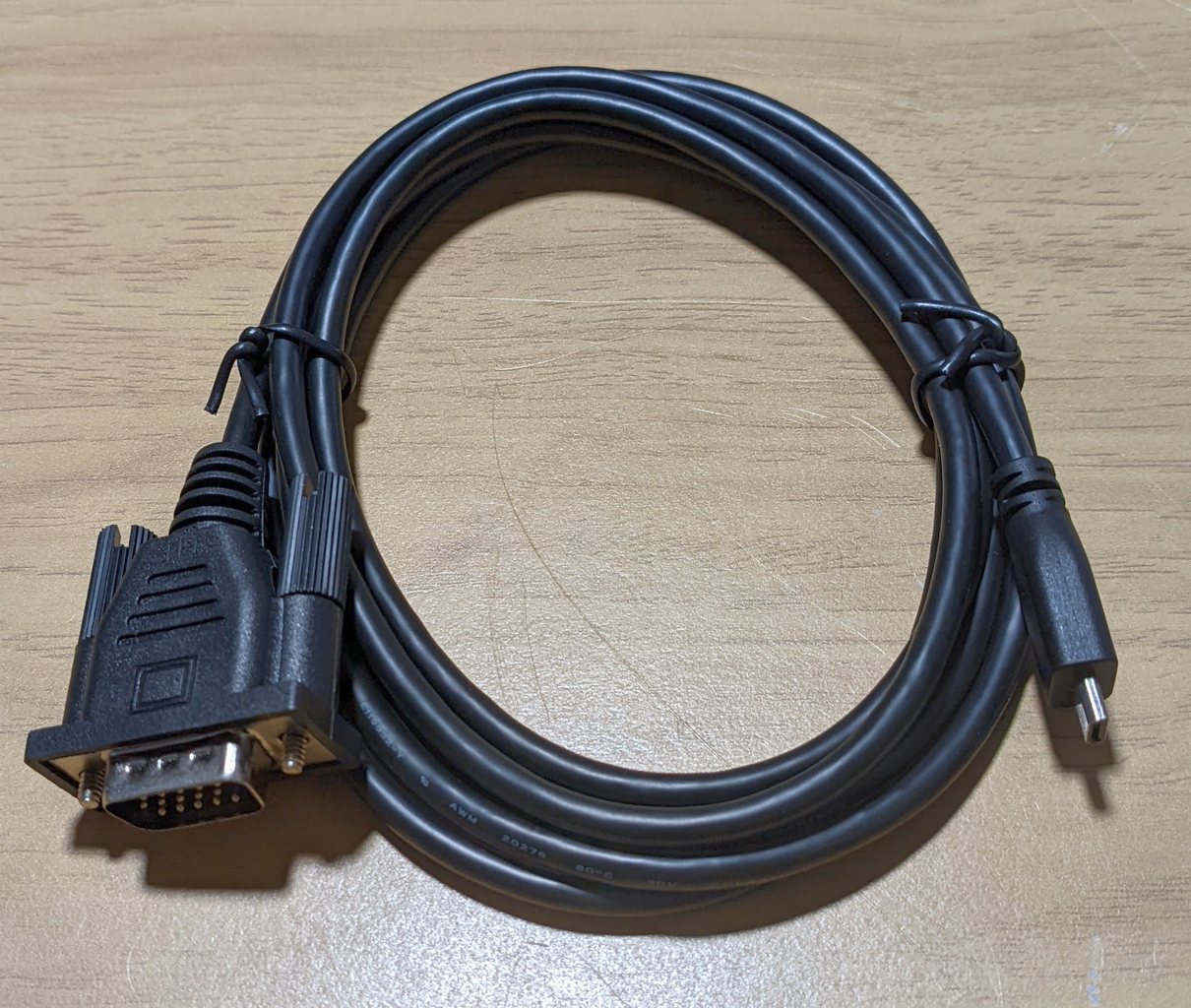

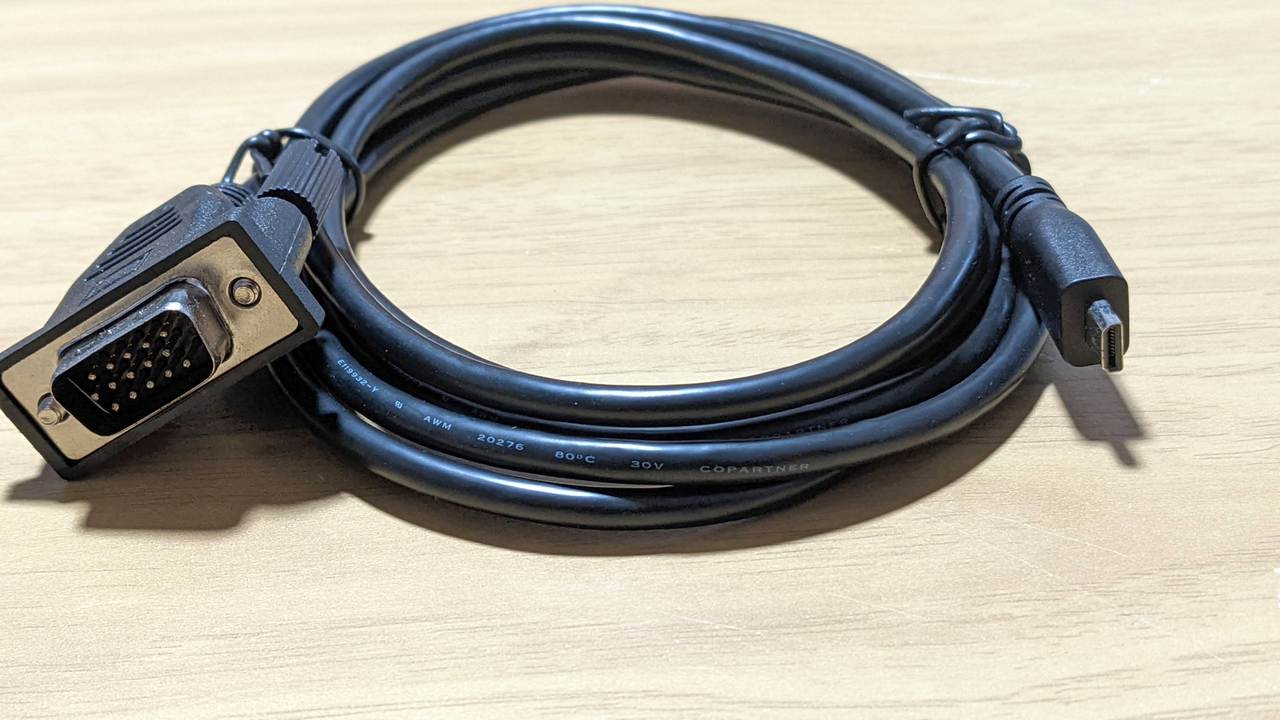

標準VGAからMicro-HDMIケーブルは、ケーブル上に1種類のプラグを含む必要があります。片側(P1)は標準VGAオスプラグ、もう一方(P2)はMicro-HDMIでなければなりません。ケーブルの長さは1.8m、色は黒である必要があります。

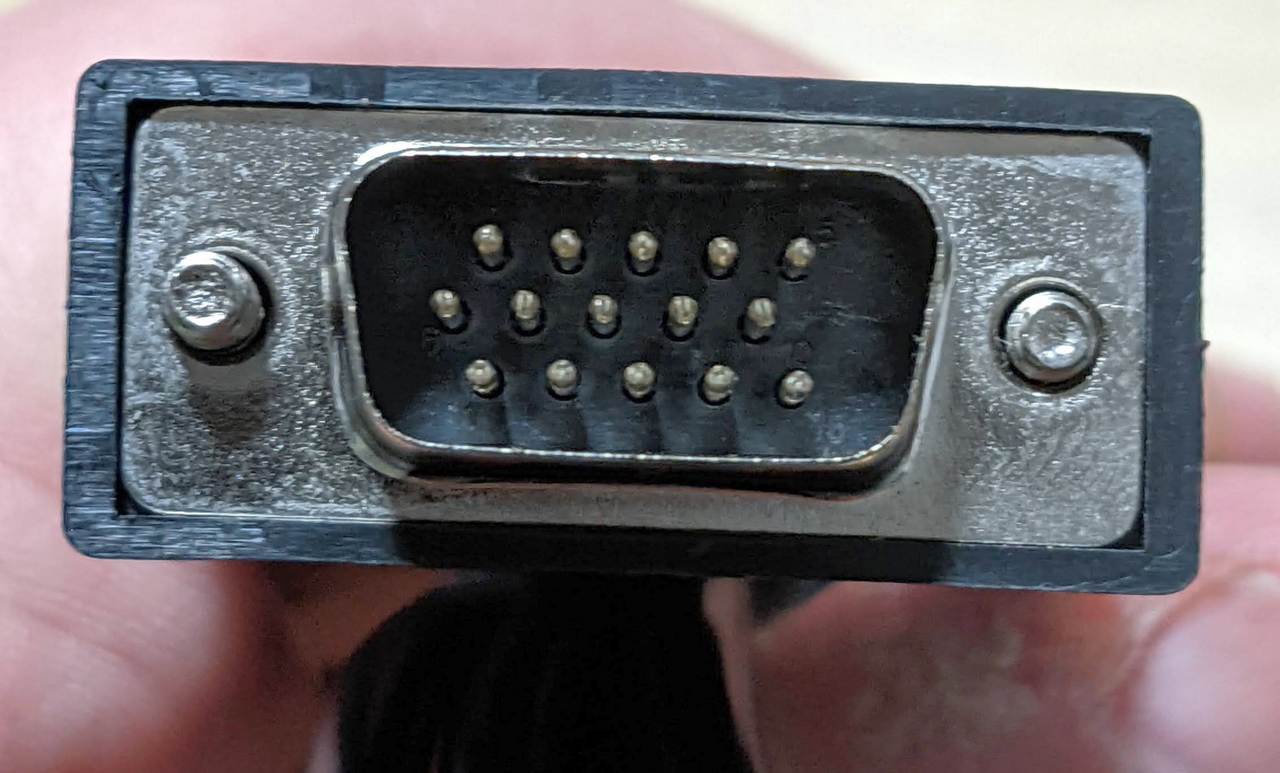

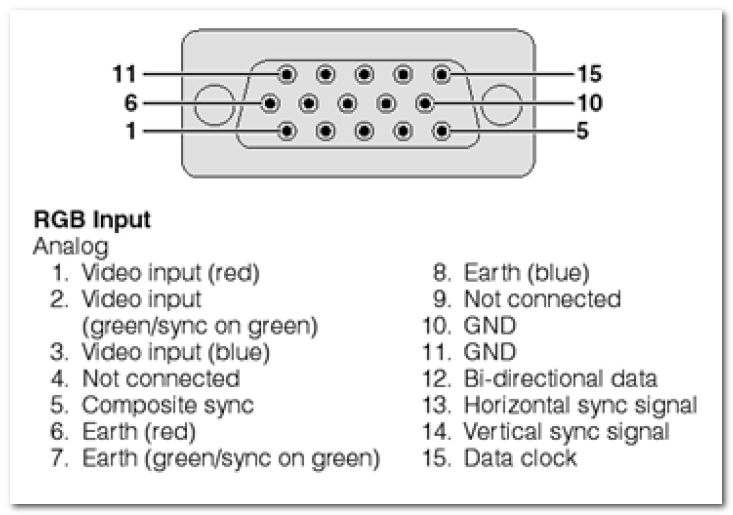

• 標準VGAオスコネクタの配線図は次のとおりです：

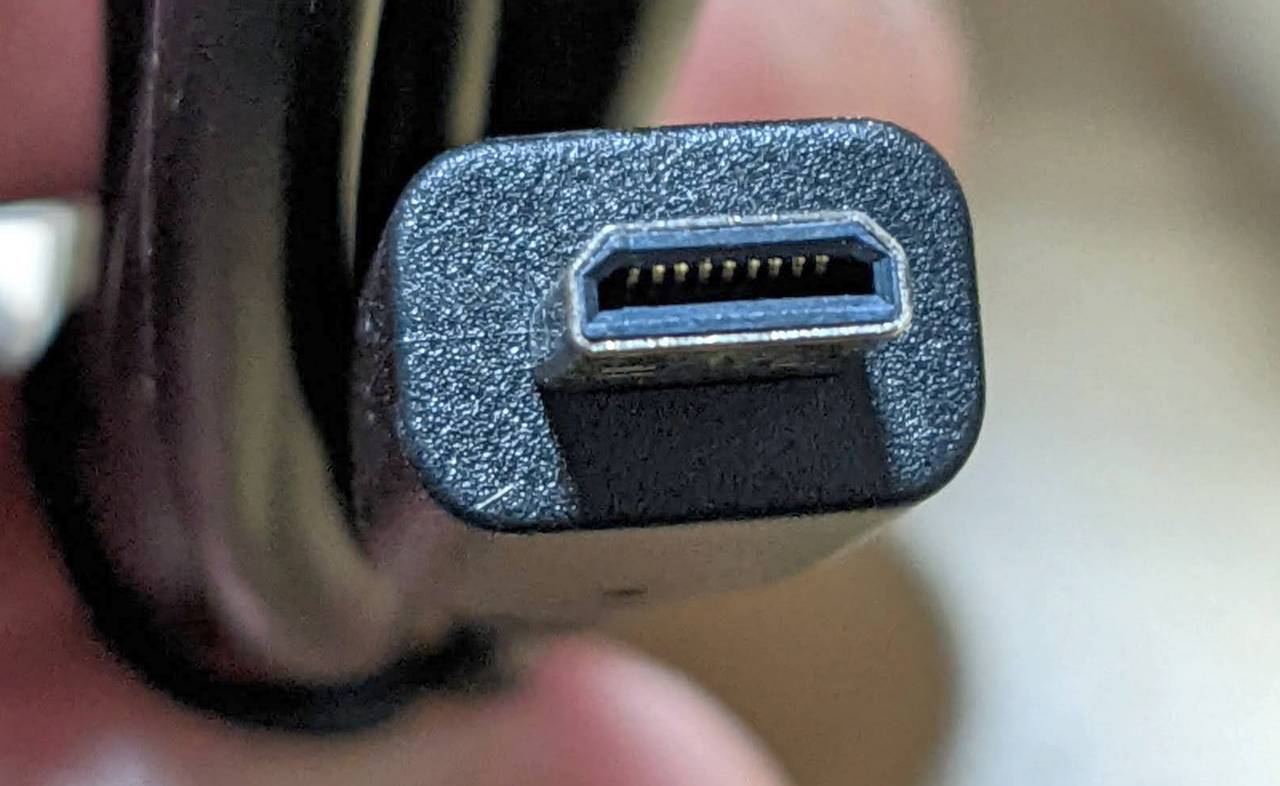

• 標準Micro-HDMIの配線図は次のとおりです：
