この記事では、P/N: E571601、ヨーロッパおよび韓国用パワーブリックキットに関する情報の見つけ方を説明します

以下の情報は、ヨーロッパおよび/または韓国で使用されるEloオープンフレームモニター用に販売されている50Wのパワーブリックに関するものです。

• Eloパワーブリックキット、P/N: E571601
• UPCコード: 741149326070
• Elo P/N 説明: ELO-PWR-BRICKCAB-LVL6-EU-KR-12V, 50W-R
• 対象地域: ヨーロッパまたは韓国
• パワーアダプターベースP/N: E217485

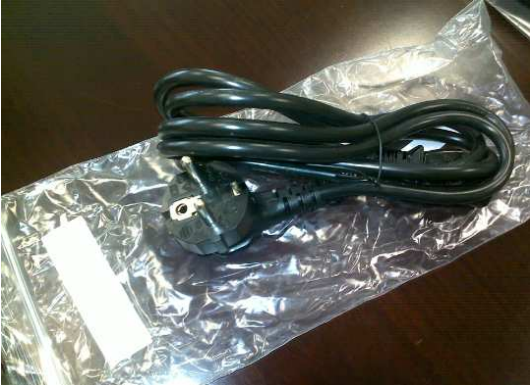

• ACパワーケーブル説明: ブラック, 1.8m, EU/KRプラグからIEC 60320-C13

仕様:

1. 範囲
•    この文書は、Delta ADP-50YHパワーブリックの仕様を定義します。

2. 一般説明
•    50W外部パワーブリック ・レベルVI ・LPS ・RoHS準拠

3. 一般仕様
•    Deltaパワーブリック
•    寸法 120mm (L) × 52.5mm (W) × 32.5mm (H) または 110mm (L) × 62.0mm (W) × 31.5mm (H) (突起部およびケーブルを除く)
•    重量 - 約284g
•    プラグ - 3ピン (IEC60320-1 C14)
•    色 - ブラック
•    出力 - DCケーブル


4. 環境仕様
•    動作温度 0～40℃
•    動作湿度 Delta: 8～95%RH (結露なし）
•    保管温度 Delta: -20～95℃
•    保管湿度 10～90%RH (結露なし）5～95%RH (結露なし）

5. 入力仕様
•    電圧

•    周波数

•    AC入力電流 - Delta: 最大1.7A

6. 出力仕様 (パワーブリック）
•    定格電圧 - DC12V
•    出力電流 - 最大4.16A
•    リップル電圧 - 300mVp-p未満 (通常のAC電源入力の下で）

7. 安全仕様
•    漏れ電流 - Delta: 0.60mA未満
•    耐電圧 - 3000VAC, 10mA未満, 1秒
•    絶縁抵抗 - DC500V, 20MΩ以上, 1秒
•    その他


8. 規制
•    パワーブリック


9. 信頼性
•    MTBF - Delta: 100,000時間 (25℃未満）

10. 注意事項およびその他
•    パワーブリックのみ
•    顧客による改造で保証無効。
•    仕様変更 - この仕様は予告なく更新されます。

写真





図面
