この記事では、電源アダプタ P/N: E611640 の仕様を提供します。

Delta ADP-90LD H は、ノートパソコン、産業用コントローラー、およびその他の I.T.E. アプリケーション向けに設計された 90W の汎用 AC-DC 電源アダプタです。19.5V DC 出力を高効率で提供し、完全な保護機能と国際安全基準への適合を備えています。

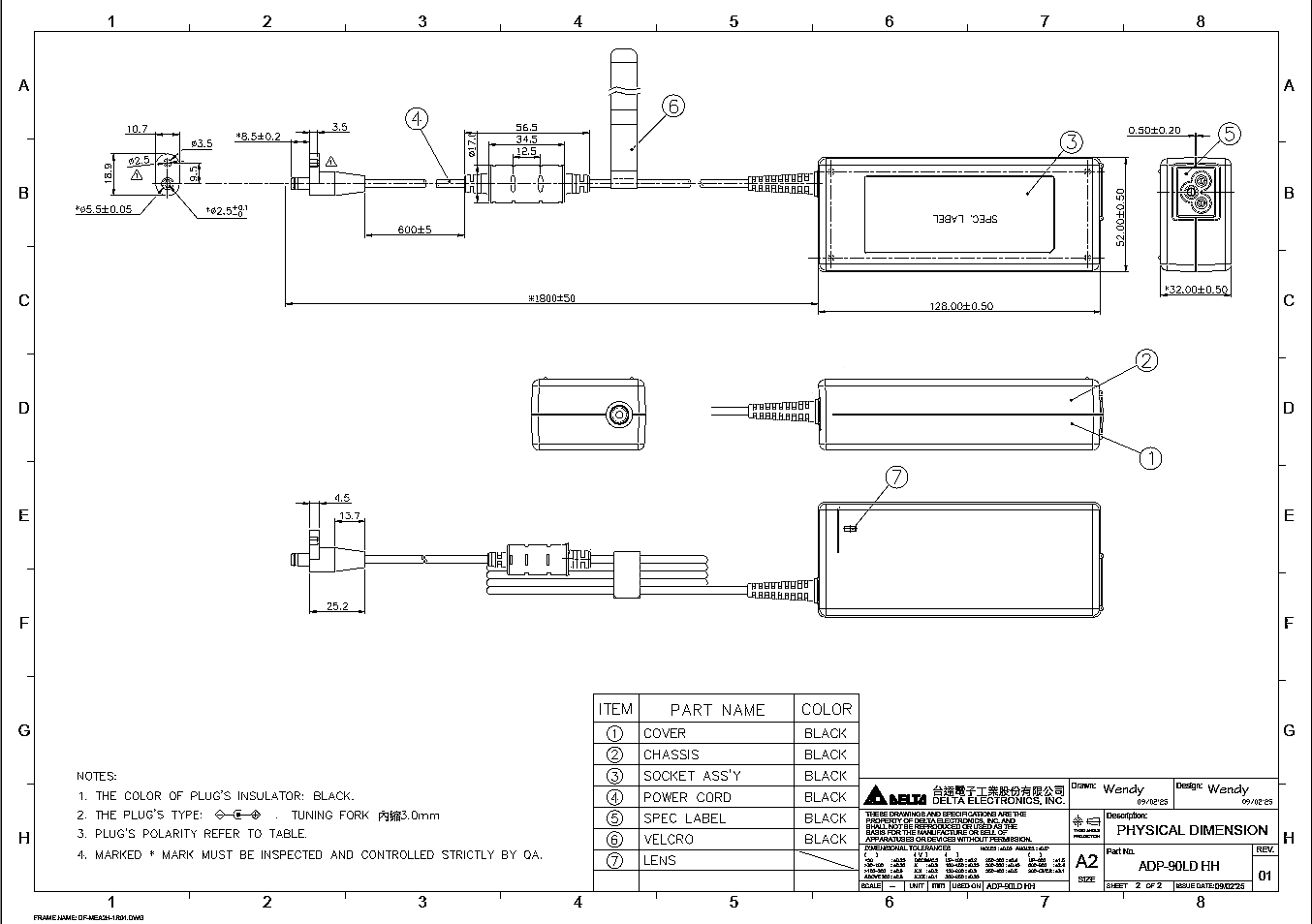

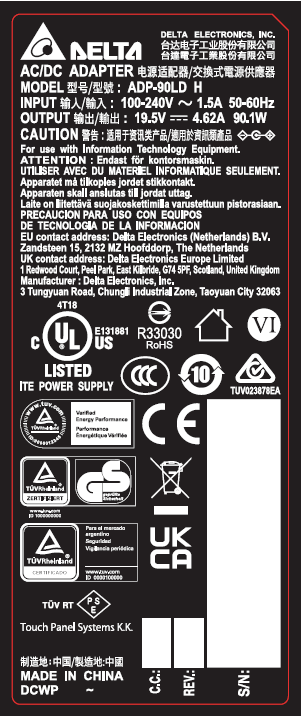

1. 電気的仕様

1.1 入力特性

• 定格電圧: 120 ~ 240 VAC
• 入力電圧範囲: 90 ~ 264 VAC
• 定格周波数: 50 ~ 60 Hz
• 周波数範囲: 47 ~ 63 Hz
• 電流: 最大 1.5 A RMS （90 VAC 時); 180 VAC、最大負荷で 0.8 A RMS
• 突入電流 (コールドスタート): <150 a="A" at="at" vin="115/230" vac="VAC">
• AC 入力電力: <160 90="90" w="W" at="at" max="max" load="load">
• 無負荷電力消費: 最大 150 mW
• 平均効率: ≥ 89%（25%、50%、75%、100% 負荷、115 & 230 VAC）
• アクティブPFC: PF ≥ 0.90、フル負荷時（115/230 VAC、60 Hz）

1.2 出力特性

• 定格電圧: 19.5 V DC
• 電圧範囲: 18.5 ~ 20.5 V （0 ~ 4.62 A）
• 電流: 0 ~ 4.62 A
• ピーク負荷電流: 4.62 A（90% デューティ、36 秒）から 5.64 A（10% デューティ、4 秒）
• 出力リップル & ノイズ: <600 10="10" 20="20" mvp-p="mVp-p" with="with" mhz="MHz" caps="caps" at="at">
• オン時間: <3 90="90" s="s" at="at" max="max" load="load" and="and" vac="VAC" input="input">
• 立ち上がり時間: 2 ~ 100 ms（10% → 90% 出力電圧、最大負荷、90 VAC）
• 立ち下がり時間: 0 ~ 400 ms（90% → 10% 出力電圧、最大負荷、90 VAC）
• 保護:
  • 過電圧保護 (OVP): 21.6 ~ 25 V でロック
  • 短絡保護 (SCP): ロックするが、損傷なし
  • 過電流保護 (OCP): 5.7 ~ 9 A に制限
  • 過熱保護 (OTP): ロック; AC によってリセット、トリップポイント 110 ~ 120°C
• 動的負荷変化: 0.05 A → 100% 負荷、スルーレート 2.5 A/µs、100 Hz ~ 10 kHz、電圧オーバーシュート/アンダーシュート <1.5 v="V">
• オーバーシュート/アンダーシュート: 電源オン/オフ時に単調; 最大オーバーシュート 21.5 V
• システム容量負荷: 100 μF、ライブプラグイン時にアダプタがシャットダウンしない
• ブラウンアウト: 最大負荷で <40 vac="VAC" at="at" max="max" load="load">

2. 環境仕様

• 動作温度: 0 ~ 40 °C
• 保管温度: -40 ~ 70 °C
• 動作湿度: ≤ 95% RH
• 保管湿度: ≤ 95% RH （非結露）
• 動作高度: 最大 5000 m （16,400 ft）
• 保管高度: 最大 10,700 m （35,000 ft）
• 漏れ電流: <50 50="50" 240="240" hz="Hz">
• 冷却: 自然空気対流

3. 電磁適合性

• 伝導エミッション: CISPR 32 クラス B
• 放射エミッション: CISPR 32 クラス B
• 共通モードノイズ: 10 kHz ~ 400 kHz、<400 mvrms="mVrms">
• 電気的高速過渡: IEC1000-4-4 レベル 3、正常動作、故障なし
• 雷サージ: IEC1000-4-5 レベル 3、正常動作、故障なし
• 静電気放電: IEC1000-4-2、接触 ±8 kV、空気 ±15 kV、基準 C: 一時的な劣化は受け入れ可能、故障なし

4.絶縁および安全試験

• 絶縁抵抗: ≥ 30 MΩ @ 500 VDC、AC 入力と二次間で 1 分間
• 絶縁耐力 (Hi-Pot): AC 3 kV、1 分; カットオフ電流 <10 ma="mA">
• ケース表面温度上昇: ΔT ≤ 50°C、満 load、100/240 VAC 入力、木製表面に置いた場合
