この記事では、Elo P/N: E695712、120W電源アダプタの仕様を提供します。

電気的特性

入力特性

定格電圧

• 定格入力電圧: 100 Vac – 240 Vac。

入力電圧範囲

• アダプタは90 Vacから264 Vacまで動作します。

定格周波数

• 定格周波数: 50 Hz – 60 Hz。

入力周波数

• 入力周波数: 47 Hz – 63 Hz。

入力電流

• <2.0 A rms、100 Vac入力および最大負荷時。

突入電流

• 最大突入電流は264 Vac入力時で150 A未満とし、アダプタに損傷を与えないものとします。

電力効率

• 最低効率は、115 Vacおよび230 Vac入力電圧で、負荷条件25%、50%、75%、100%を含めたDCケーブル損失を考慮して測定し、88%とします。

スタンバイ電力

• 最大スタンバイ電力は115 Vacおよび230 Vac入力時で0.21 W未満とします。

出力特性

定格出力電圧

• 定格出力電圧は24.0 VDCと指定されています。

電圧出力範囲

• 負荷がかかると、出力電圧は22.8 VDCから25.2 VDCの範囲になります。

定格電力

• このアダプタは、すべての指定条件下で120ワットの連続出力をサポートします。

定格電流

• このアダプタは、0 Aから5 Aの範囲で動作し、出力電圧は「電圧出力範囲」セクション内の指定範囲内になります。

出力リップルおよびノイズ（入力AC電圧: 100 V –240 V）

• 出力リップル電圧は240 mVピークツーピーク以下に制限されます。
• 出力ノイズ電圧も240 mVピークツーピーク以下に制限されます。

測定方法:

• T1: 20 MHzバンド幅のオシロスコープを使用して実施。
• T2: 出力コネクタ端子に0.1 µFセラミックコンデンサおよび10 µF電解コンデンサを適用。
• T3: DCケーブルの端で測定。

安定性

アダプタは、通常の動作仕様の範囲内で無条件に安定して動作します。

保護機能

短絡保護

• アダプタは出力端子間の短絡に対して保護し、火災の危険や損傷を引き起こすことなく、短絡が解除されると正常に動作を再開します。

過電流保護

• 過電流が発生した場合（120% < OCP <180%）、入力電力は出力を減少または停止し、損傷を引き起こすことなく、過電流状態が解除されると自動的に回復します。

ピーク負荷

• 100–220 Vacの入力で動作中、出力電圧は18–26 Vの範囲にとどまり、特定のピーク負荷は次のように定義されます：
• 2 msの時間（デューティサイクル約 14, 2 A RMSを仮定）の間、8 Aのピーク。
• 100 µsの時間（デューティサイクル約 40, 2 A RMSを仮定）の間、20 Aのピーク。

コネクタ寸法:

• DCバレルプラグ2.5mm（+/- 0.1mm）ピンID、5.5mm（+/- 0.05mm）バレルOD、8.0mm（+/- 0.3mm）バレル長さ）| センターピンポジティブ

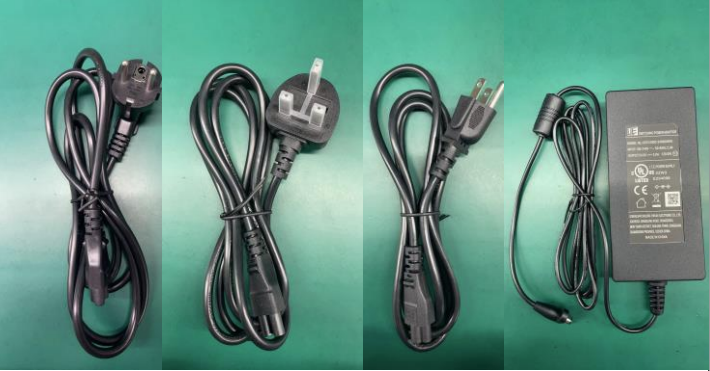

写真:

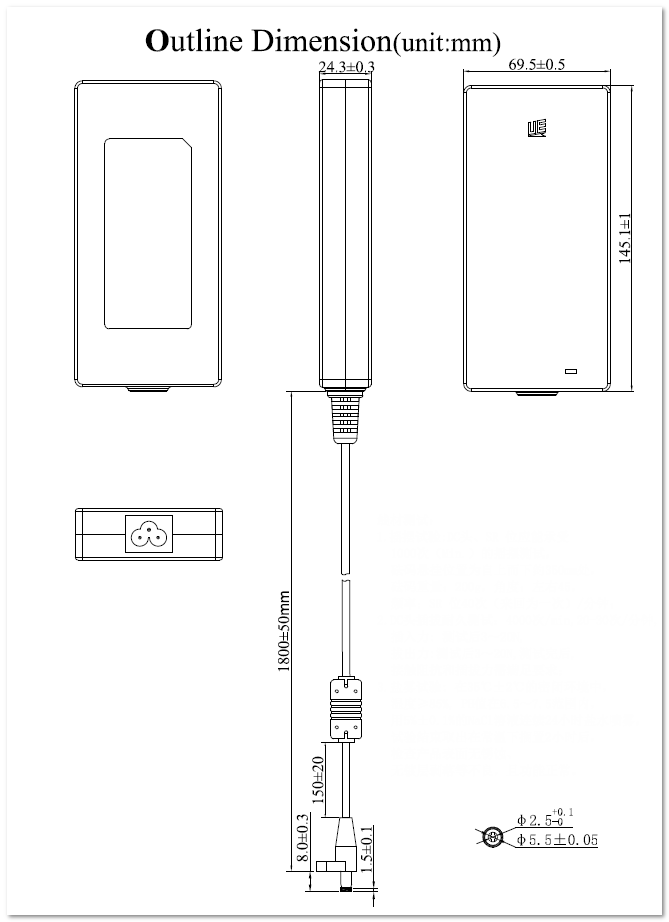

図面:
