この記事は、P/N: E695530、18W USBC PD充電器（US、EU、UK）プラグオプションに関する技術情報を提供します。
この電源アダプタは、Elo Pay 7インチデバイスと共に出荷されます。
電源アダプタの仕様 – Billion Part No. BQ018-090200CXXMEW0
出力電圧レーティング
5V / 3A
9V / 2A
5.9V / 3A
11V / 2A
電気的仕様
入力要件
入力電圧
動作範囲: 100 – 240 VAC
設計範囲: 90 – 264 VAC
入力ライン周波数
動作範囲: 50 – 60 Hz
設計範囲: 47 – 63 Hz
入力電流
最大: 230 VACでフルロード時0.6 A
突入電流
最大: 230 VACで70A（コールドスタート、フルロード、25 ℃）
調整値を下回る入力中断が発生すると、突入制限がリセットされます。
消費電力
< 0.075 W（115/230 VAC入力、5V出力）
効率
15%、50%、75%、100%の負荷で115/230 VAC入力（60/50Hz）で測定、30分のバーナイン後。
| 出力 | DOE VI | CoC V5 Tier II |
|---|---|---|
| 5V / 3A | 81.39% | 81.84% |
| 9V / 2A | 85.00% | 85.45% |
| 5.9V / 3A | 82.39% | 82.92% |
| 11V / 2A（最大18W） | 85.00% | 85.45% |
出力要件
出力定格電圧
PDモード:
| 出力 | 電圧調整 | 負荷範囲 |
|---|---|---|
| 5.0V | 4.75V – 5.25V | 0A – 3A |
| 9.0V | 8.55V – 9.45V | 0A – 2A |
PPSモード:
| 出力 | 電圧調整 | 負荷範囲 |
|---|---|---|
| 3.3V – 5.9V | 3.135V – 6.195V | 0A – 3A ±150mA |
| 3.3V – 11V | 3.135V – 11.55V | 0A – 2A ±150mA（最大18W） |
ピーク負荷
5V出力時: 6.0A / 1ms（115/230 VAC入力条件）

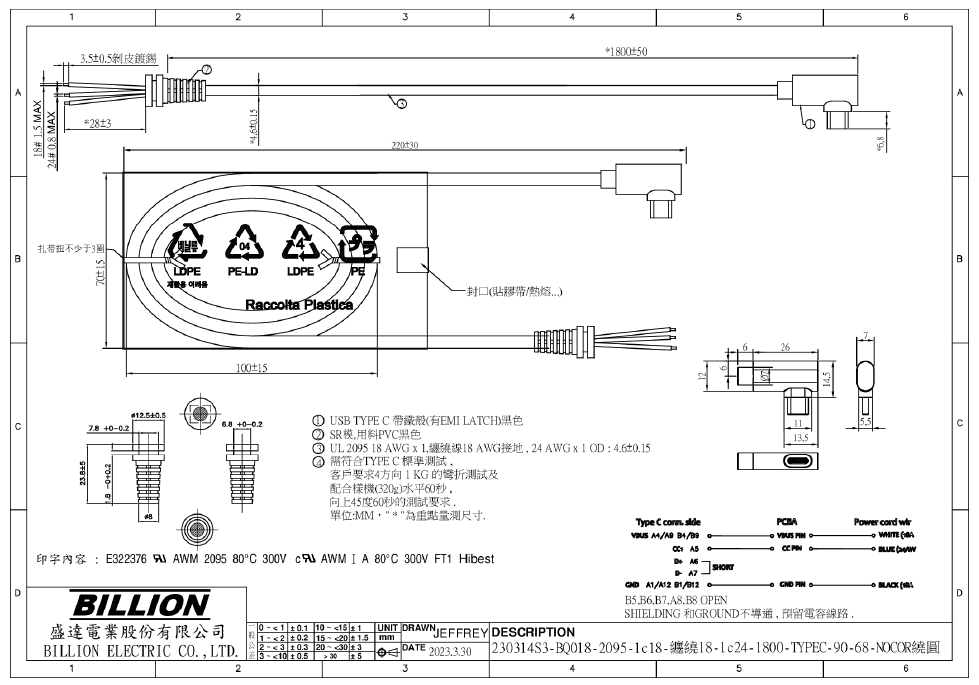

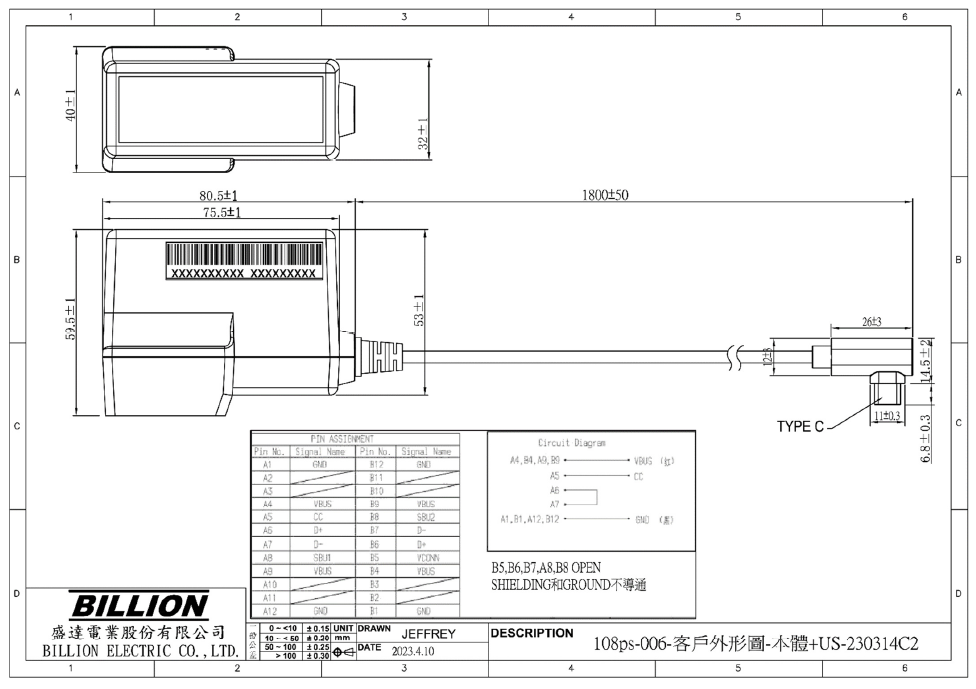

図:

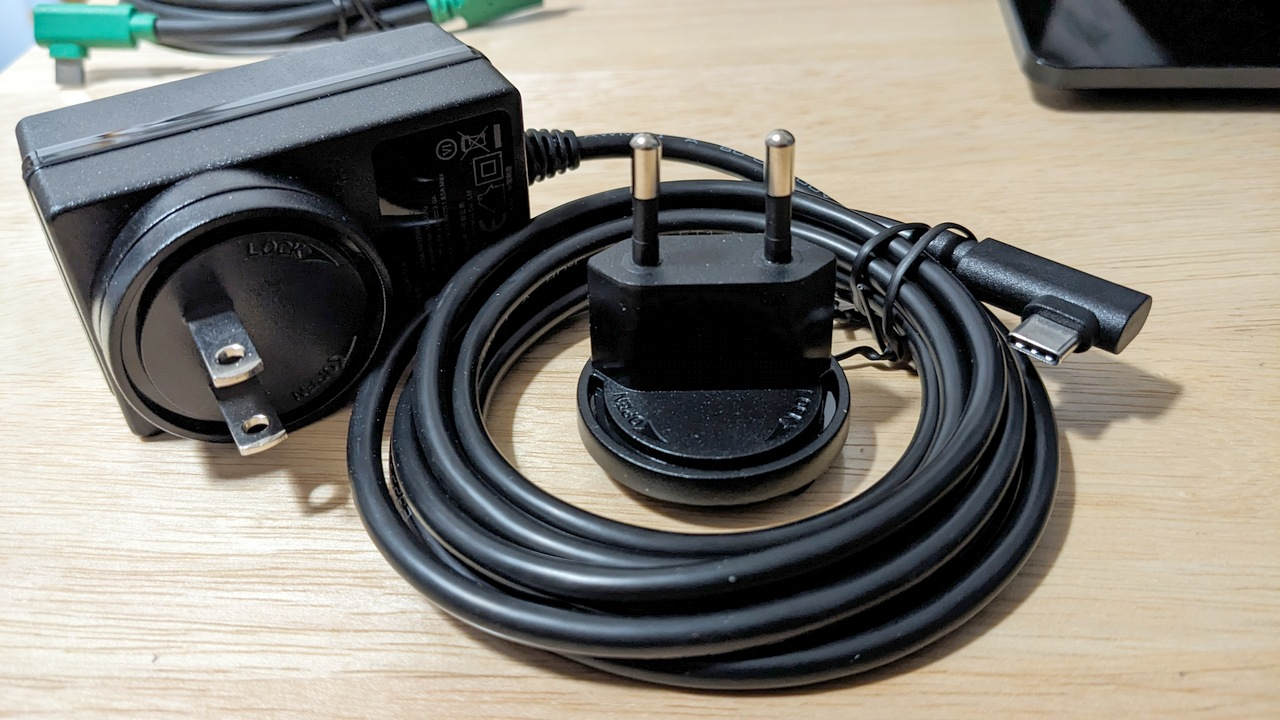

写真:
