この記事では、電源ブリック P/N: E516762 の仕様を提供します。

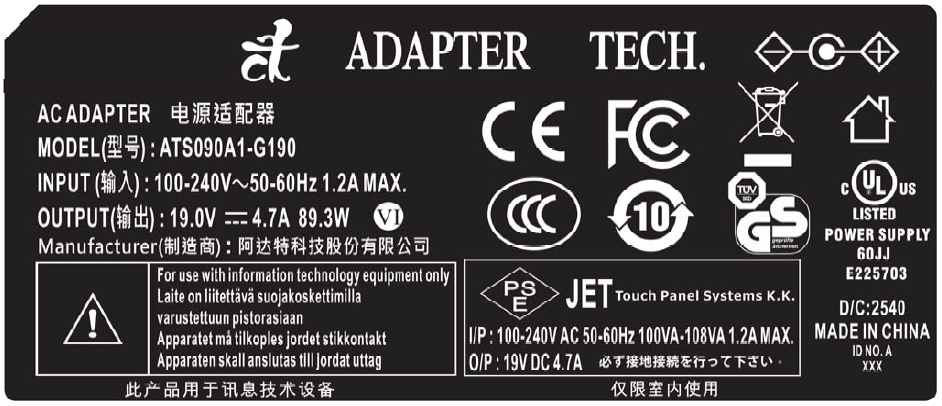

ATS090A1-G190は、工業用コントローラーおよびI.T.E.アプリケーション向けに設計された90W汎用AC-DC電源アダプターです。高効率の19V DC出力と複数の保護機能を備えています。

特徴

• 入力：汎用100～240 VAC / 50～60 Hz、スライドスイッチ不要
• 出力：+19.0 V / 0～4.7 A
• ケース寸法：133.5 (L) × 53.5 (W) × 33.0 (H) ± 1 mm
• 効率：平均≥88%、≥79% @ 10%負荷
• 安全性：CUL / UL / GS / PSE / CCC認証
• EMI：CE / FCCクラスB（導電および放射）
• 保護：OVP、SCP、OCP、OTP
• 適用：I.T.E.および工業用コントローラーの使用に適しています
• 基準：DoEレベルVI / ErP Lot 7準拠

入力仕様

• 電圧：汎用100～240 VAC、単相
• 周波数：50～60 Hz
• 電流：最大1.2 A
• 突入電流：230 VAC時最大80 A（コールドスタート、25°C、フルロード）
• 効率：平均≥88%（115および230 VAC）、≥79% @ 10%負荷
• 電力消費：≤0.21 W（無負荷）
• 力率：フルロード時≥0.9
• 注意：平均効率（Eff_av）は25%、50%、75%、および100%負荷測定から計算される

出力仕様

• DC出力電圧：+19.0 V ± 5%
• 電流：最大4.7 A
• レギュレーション：18.05 V最小～19.0 V典型～19.95 V最大
• リップル＆ノイズ：228 mVp-p最大（20 MHz帯域幅、出力で0.1 μF + 47 μFキャップ）
• 総電力：最大89.3 W

保護機能

• 過電圧保護（OVP）：最大150% Vout、負荷50%でラッチオフ
• 短絡保護（SCP）：自動回復
• 過電流保護（OCP）：最大180% Iout、自動回復
• 過温度保護（OTP）：自動回復

安全要件

• 絶縁耐力：プライマリからセカンダリ3000 VAC RMS、プライマリからフレームアース1770 VAC RMS、1分間ずつ
• 絶縁抵抗：≥ 10 MΩ、500 VDC（プライマリからセカンダリ / プライマリからフレームアース）
• 漏れ電流：<5 ma="mA" rms="RMS">
• 接地テスト：<0.1>

環境および運用性能

• 動作温度：-20°C ～ +40°C
• 保管温度：-20°C ～ +80°C
• 動作湿度：20% ～ 80% RH（非結露）
• 保管湿度：10% ～ 90% RH（非結露）
• 冷却：自然空気対流

信頼性

• MTBF：300,000時間（Telcordia SR-332に基づいて25°Cで計算）

機械仕様

• 重量：292 g（参考値）
• ケーブルタイプ：黒 UL1185 18AWG（ワイヤー + プラグ）

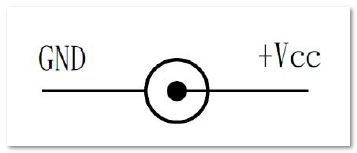

• プラグ：5.5 × 2.5 × 8.5 mm、チューニングフォークおよびキャナリュールピンアサインメント

• ケーブル長：1800 mm
• ケース寸法：133.5 mm (L) × 53.5 mm (W) × 33 mm (H) ± 1 mm
• 材料の可燃性：UL 94V-0

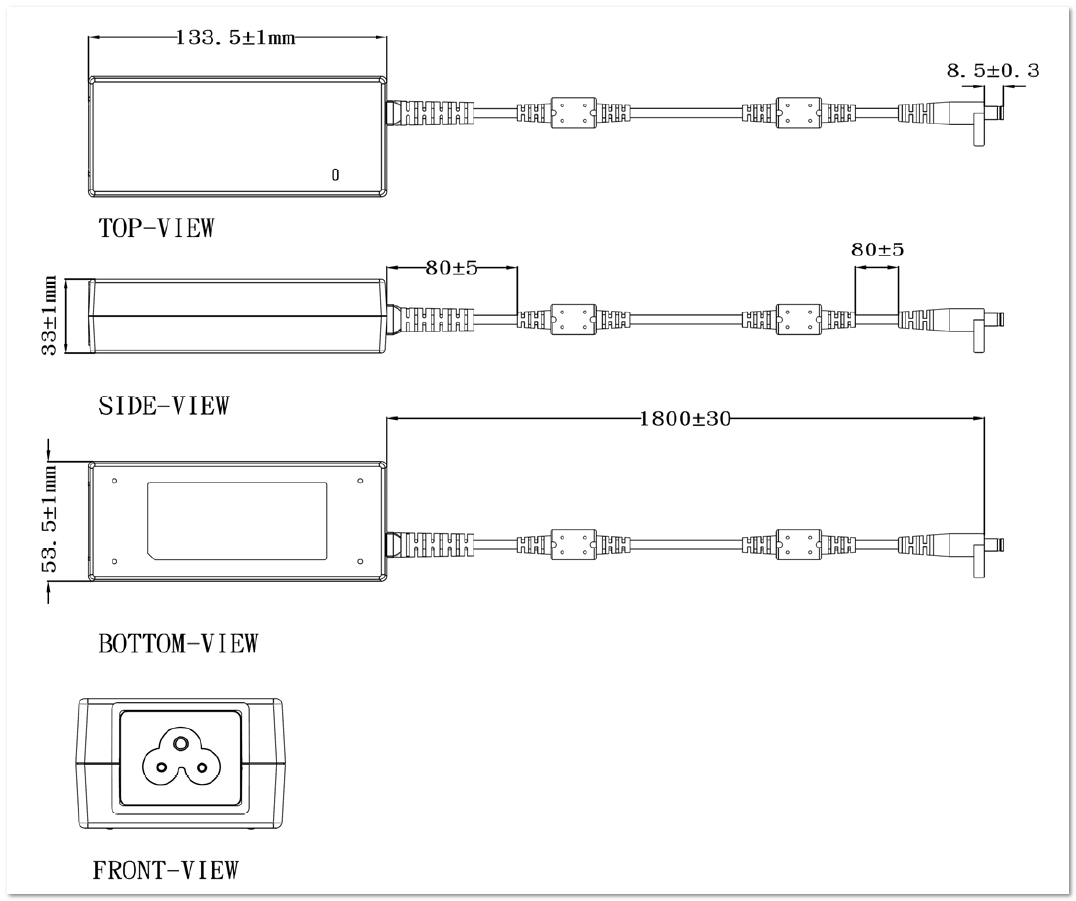

• 外観：下記の設計図に基づく（スケール → mm）
