この記事では、P/N: E180092、イギリスのパワーブリックキットに関する情報の見つけ方について説明します。

以下の情報は、イギリスで使用されるEloオープンフレームモニター用に販売されている50Wパワーブリックに関するものです。

• Eloパワーブリックキット、P/N: E180092
• UPCコード: 741149326087
• Elo P/N説明: ELO-PWR-BRICKCAB- LVL6-UK12V, 4.16A, 50W-R
• 対象地域: イギリス
• 電源アダプタベースP/N: E217485

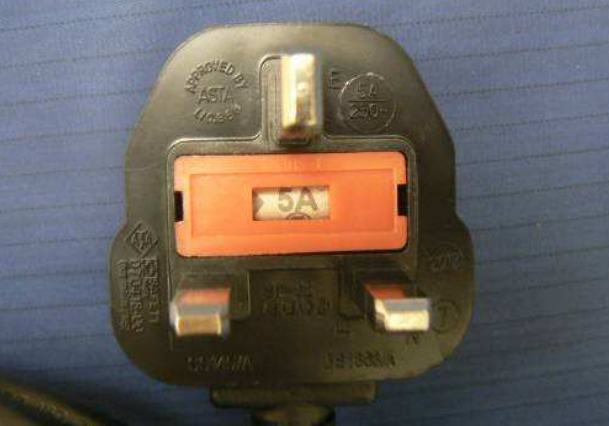

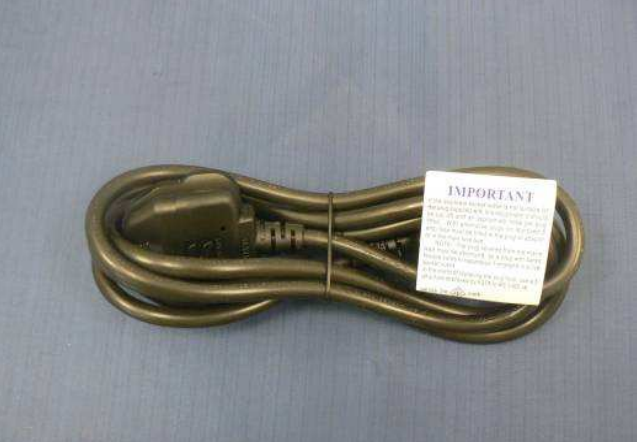

• AC電源ケーブルの説明: 黒、1.8m、UKプラグからIEC 60320-C13

仕様:

1. 範囲
•    この文書はDelta ADP-50YHパワーブリックの仕様を定義します。

2. 一般的な説明
•    50W外部パワーブリック ・レベルVI ・LPS ・RoHS準拠

3. 一般仕様
•    Deltaパワーブリック
•    寸法 120mm (L) × 52.5mm (W) × 32.5mm (H) または 110mm (L) × 62.0mm (W) × 31.5mm (H) (突出部およびケーブルなし)
•    重量 - 約284g
•    プラグ - 3ピン (IEC60320-1 C14)
•    色 - 黒
•    出力 - DCケーブル

4. 環境仕様
•    動作温度 0～40℃
•    動作湿度Delta: 8～95%RH（非結露下）
•    保管温度Delta: -20～95℃
•    保管湿度 10～90%RH（非結露下）5～95%RH（非結露下）

5. 入力仕様
•    電圧

•    周波数

•    AC入力電流 - Delta: 最大1.7A

6. 出力仕様 (パワーブリック）
•    定格電圧 - DC12V
•    出力電流 - 最大 4.16A
•    リップル電圧 - 300mVp-p未満（通常のAC電源入力下）

7. 安全仕様
•    漏れ電流 - Delta: 0.60mA未満
•    耐圧 - 3000VAC、10mA未満、1秒
•    絶縁抵抗 - DC500V、20MΩ以上、1秒
•    その他

8. 規制
•    パワーブリック

9. 信頼性
•    MTBF - Delta: 100,000時間（25℃下）

10. 注意事項およびその他
•    パワーブリック専用
•    顧客による変更で保証が無効になります。
•    仕様変更 - この仕様は予告なしに更新されることがあります。

写真







図面
