この文書では、E005277電源アダプターの図面と仕様を提供します
以下は、E005277パワーブリックキットの仕様と図面です。
E005277電源アダプターキットには、以下のいずれかの電源アダプターが含まれます：
- E217485 PWR-BRICK,12V,50W,LVL VI,2.1D,DELTA
- E757851 PWR-BRICK,12V,50W,LVL VI,2.1D,FSP
このキットには、1本のAC電源ケーブルも含まれています：ブラック、1.8m、NAプラグからIEC 60320-C13へ
仕様：
1. 範囲
• この文書は、Delta ADP-50YHまたはFSP FSP050-DIBAN2パワーブリックの仕様を定義します。
2. 一般的な説明
• 50W外部パワーブリック ・レベルVI ・LPS ・RoHS準拠
3. 一般的な仕様
• Deltaパワーブリック
• 寸法 120mm（L）× 52.5mm（W）× 32.5mm（H）または110mm（L）× 62.0mm（W）× 31.5mm（H）（突出部とケーブルを除く）
• 重量 - 約284g
• プラグ - 3ピン（IEC60320-1 C14）
• 色 - ブラック
• 出力 - DCケーブル
• 寸法 120mm（L）× 52.5mm（W）× 32.5mm（H）または110mm（L）× 62.0mm（W）× 31.5mm（H）（突出部とケーブルを除く）
• 重量 - 約284g
• プラグ - 3ピン（IEC60320-1 C14）
• 色 - ブラック
• 出力 - DCケーブル
o 長さ 約1.8m
o コード 17AWG
o プラグ 外径φ5.5 内径φ2.1
o コード 17AWG
o プラグ 外径φ5.5 内径φ2.1
4. 環境仕様
• 動作温度 0～40℃
• 動作湿度 Delta: 8～95%RH（結露なし）
• 保管温度 Delta: -20～95℃
• 保管湿度 10～90%RH（結露なし）5～95%RH（結露なし）
• 動作湿度 Delta: 8～95%RH（結露なし）
• 保管温度 Delta: -20～95℃
• 保管湿度 10～90%RH（結露なし）5～95%RH（結露なし）
5. 入力仕様
• 電圧
o 定格 AC100-240V
o 動作範囲 AC90-264V
o 動作範囲 AC90-264V
• 周波数
o 定格 50 ／60Hz
o 動作範囲 47-63Hz
o 動作範囲 47-63Hz
• AC入力電流 - Delta: 最大1.7A
6. 出力仕様（パワーブリック）
• 定格電圧 - DC12V
• 出力電流 - 最大4.16A
• リップル電圧 - 300mVp-p未満（通常のAC電源入力下）
• 出力電流 - 最大4.16A
• リップル電圧 - 300mVp-p未満（通常のAC電源入力下）
7. 安全仕様
• 漏れ電流 - Delta: 0.60mA未満
• 耐圧 - 3000VAC、10mA未満、1秒
• 絶縁抵抗 - DC500V、20MΩ以上、1秒
• その他
• 耐圧 - 3000VAC、10mA未満、1秒
• 絶縁抵抗 - DC500V、20MΩ以上、1秒
• その他
o OVP機能
o SCP機能
o SCP機能
8. 規制
• パワーブリック
o 安全：PSE、UL、c-UL、アルゼンチンSマーク、PSB、GOST、NOM、TUV-GS、KC、CCC、BSMI
o EMI：VCCI-B、CE、FCC、C-Tick
o EMI：VCCI-B、CE、FCC、C-Tick
9. 信頼性
• MTBF - Delta: 100,000時間（25℃以下）
10. 保証
• 保証期間は3年です。
• 保証期間内に製品を交換します
• 保証期間後は有料サービスが利用可能です。
• 誤操作による無償サービスは提供されません。
• 保証期間内に製品を交換します
• 保証期間後は有料サービスが利用可能です。
• 誤操作による無償サービスは提供されません。
11. 注意事項およびその他
• パワーブリックのみ対象
• 顧客の改造によって保証が無効になります。
• 仕様変更 - この仕様は通知なしに更新されることがあります。
• 顧客の改造によって保証が無効になります。
• 仕様変更 - この仕様は通知なしに更新されることがあります。

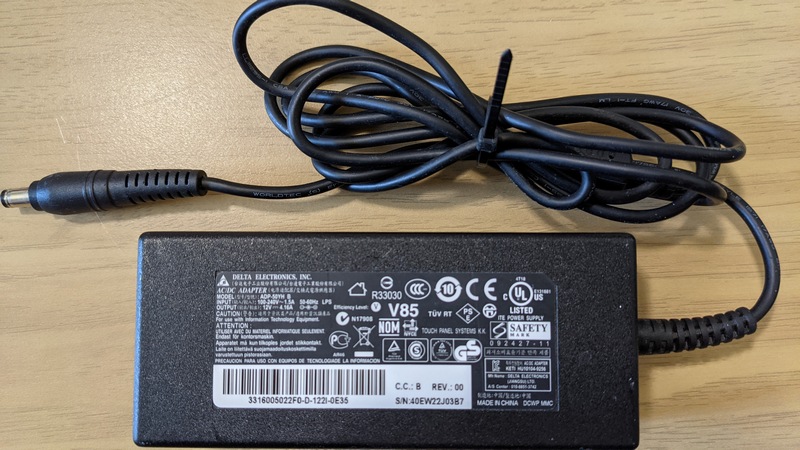

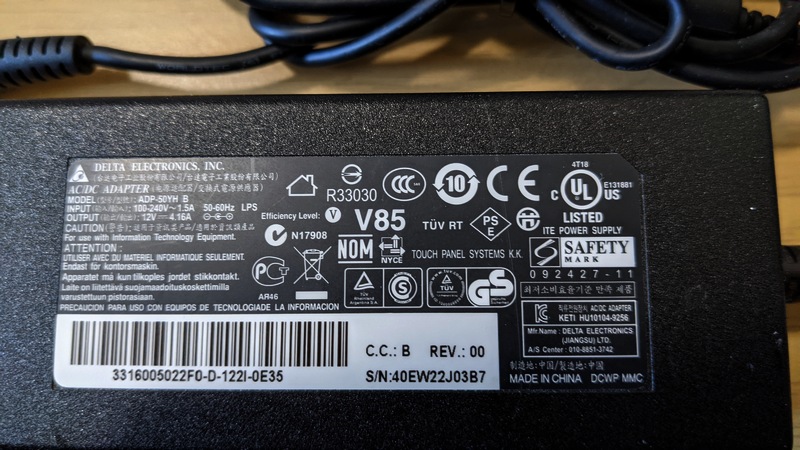

写真

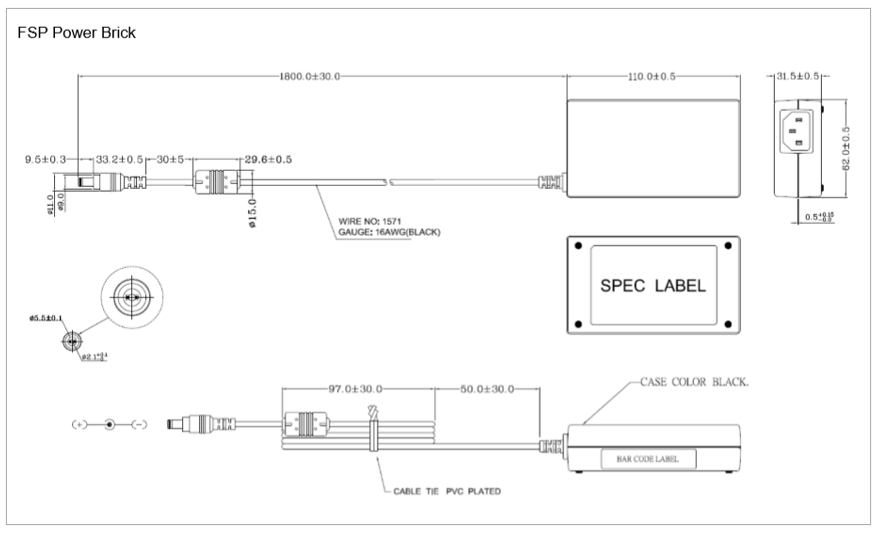

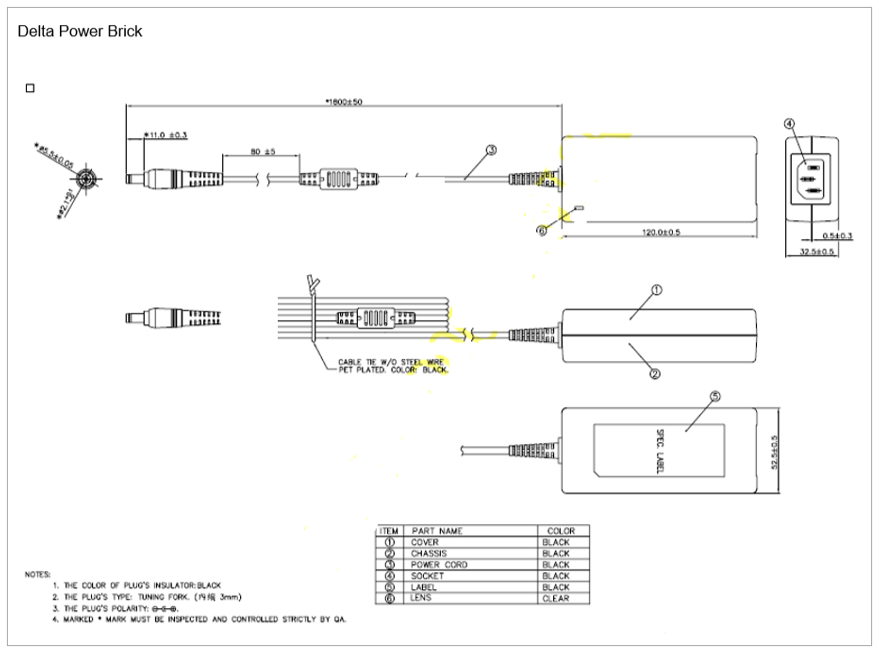

図面
