この記事では、パワーブリックキットP/N: E593661、アダプターのみのパワーブリックキット、02シリーズデスクトップモニターに関する情報を提供します。

これらのパワーブリックは、2202L、2402L、および2702Lのデスクトップタッチモニターで使用されます。

仕様

1. 一般的な説明

2. 一般仕様

• 寸法 120mm (L) × 52.5mm (W) × 32.5mm (H) または 110mm (L) × 62.0mm (W) × 31.5mm (H)（突起及びケーブルなし）
• 重量 約284g
• プラグ 3ピン (IEC60320-1 C14)
• 色 黒
• 出力DCケーブル
  • 長さ 約1.8m
  • コード 17AWG
  • プラグ 外径φ5.5、内径φ2.1

3. 入力仕様

• 電圧
  • 定格 AC100-240V
  • 動作範囲 AC90-264V
• 周波数
  • 定格 50／60Hz
  • 動作範囲 47-63Hz
• AC入力電流 最大1.7A

4. 出力仕様（パワーブリック）

• 定格電圧 DC12V
• 出力電流 最大4.16A
• リップル電圧 300mVp-p未満（通常のAC電源入力下）

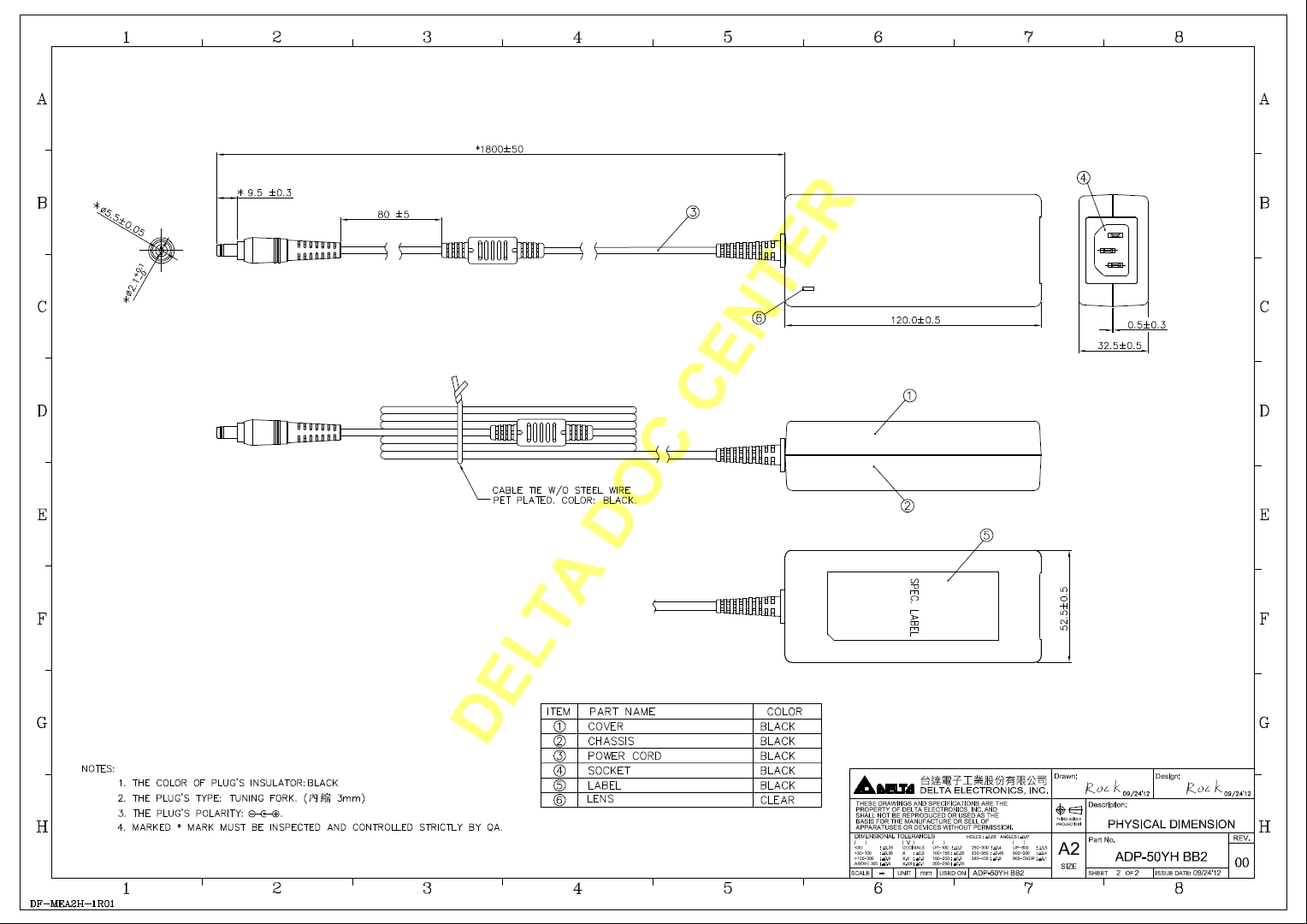

図面

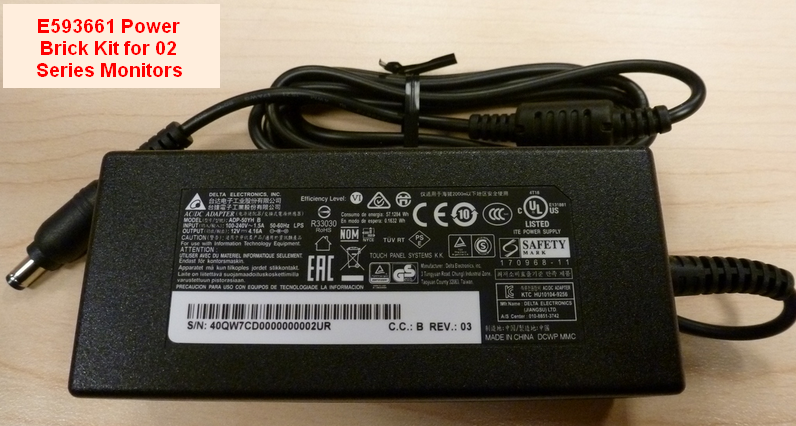

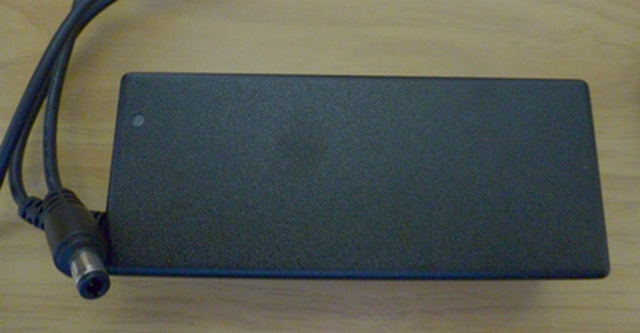

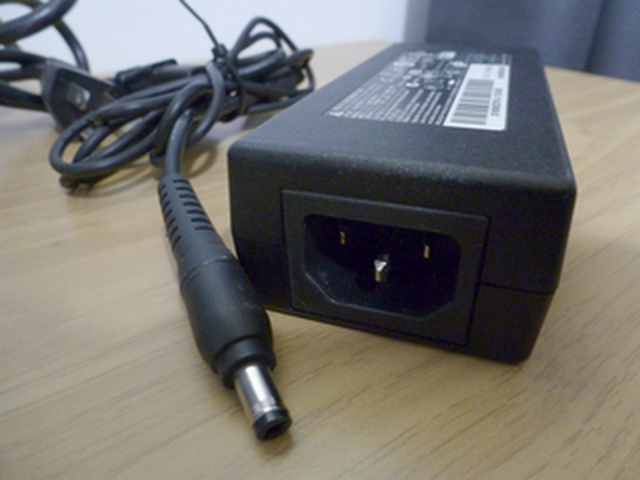

写真
