この記事ではE511572 – Delta Power Brick, 24V 180W (ADP-180WB BC)に関する情報を提供します。

この電源ブリックはElo Power Brick Kit: E845269に含まれており、Elo I-Series 3(インテル搭載)、E-Series 3、およびEloPOSシステムで使用されます。

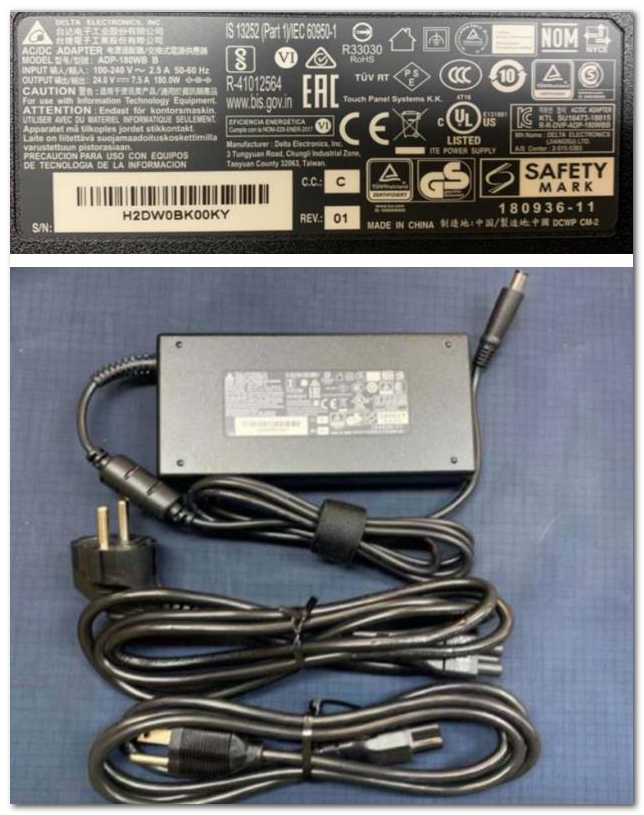

写真:

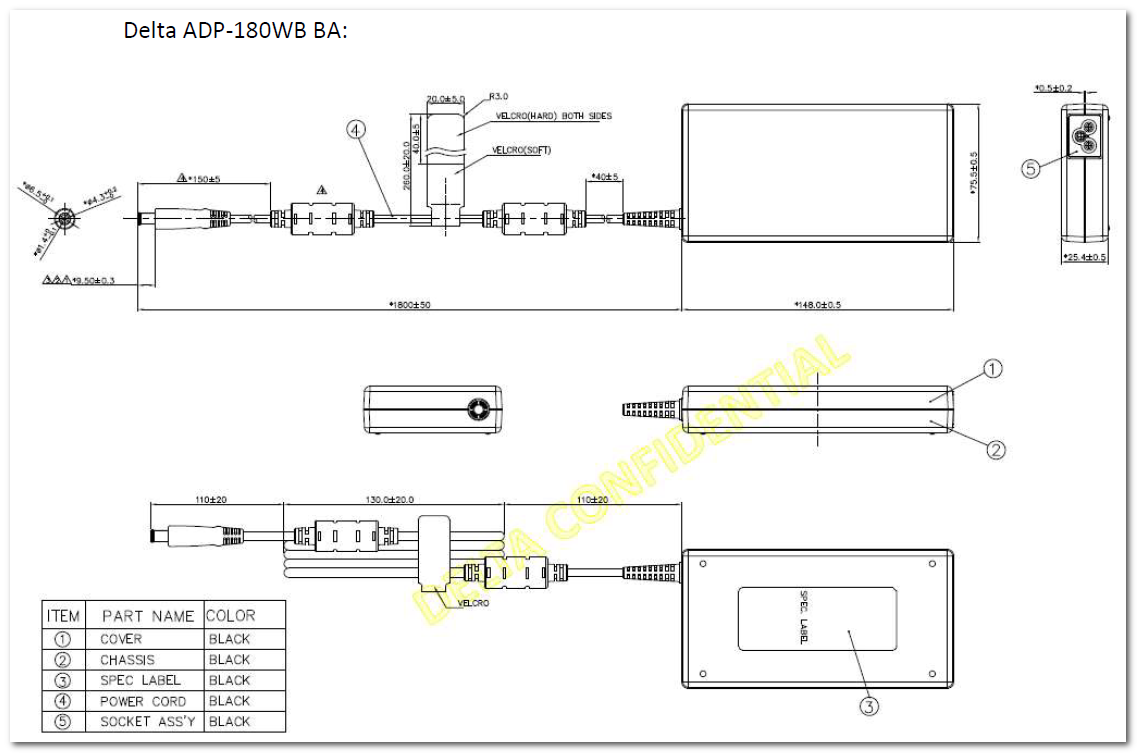

図面:



電源アダプタ仕様

1. AC入力特性:

• 1.1 入力定格電圧 100Vac / 240Vac
• 1.2 入力電圧範囲 連続 90Vacから264Vac
• 1.3 入力周波数範囲 連続 47Hzから63Hz
• 1.4 入力電流 100Vac/50Hz、フルロード  <3a></3a>
• 1.5 突入電流: 突入ピーク電流とジュール積分は、低環境温度で異なるライン電圧にて測定されます。 <29% i2t="I2T" fuse="Fuse" &="&" bd="BD" at="at" 25℃="25℃" cold="cold" start="start"></29%>
• 1.6 効率: 115Vac/60Hz & 230Vac/50Hz時の25-50-75および100%負荷時の平均効率 89%
• 1.7 省電力要件
  • 115Vac/無負荷 <0.15w></0.15w>
  • 230Vac/無負荷 <0.15w></0.15w>
• 1.8 力率(PF) (EN-61000-3-2) 230Vac/50Hz、フルロード 0.9

2. DC出力特性:

• 2.1 出力定格電圧 DCケーブルの端で測定 24V
• 2.2 出力電流 定電圧モードで 0Aから7.5A
• 2.3 出力電圧範囲 DCケーブル端で 0Aから7.5A出力 24V±5%
• 2.4 出力電圧リップルおよびノイズ: (0.1uFセラミックキャパシタと47uFアルミキャパシタが出力ケーブルの端で並行接続)
  • 90Vac / 0~7.5A <380mvp-p></380mvp-p>
  • 264Vac / 0~7.5A <380mvp-p></380mvp-p>
• 2.5 出力/アンダーオーバーシュート電圧: 100Vac/240Vac、0A~7.5A Vo:24V±10%
• 2.6 起動遅延時間: 100Vac/240Vac、0A~7.5A  <3s.></3s.>
• 2.7 ホールドアップ時間 100Vac/240Vac、7.5A ≧10ms
• 2.8 立ち上がり時間 100Vac/240Vac、0A~7.5A Voの10%から90%まで ≦100ms

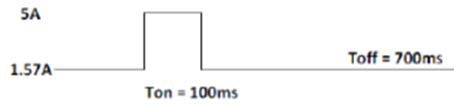

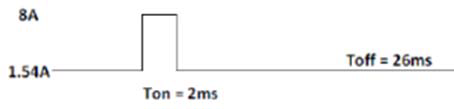

• 2.9 動的負荷変化: スルーレート : 20mA/us Vo:24V±10%




.



AC入力タイプ:

• C6タイプソケット

DCケーブル:

• タイプ: UL 11352 16AWG
• 長さ: 1800 mm

DCコネクタ寸法:

• モデル名: ADP-180WB BA
• プラグタイプ: JEITA RC-5320A タイプB 電圧分類 5: 6.5x1.4x9.5
