この記事は、E167926 – Billion Power Brick, 24V 180W (BS180-240750MBXE0A1) に関する情報を提供します

このパワーブリックはElo Power Brick Kit: E845269で販売されており、Elo I-Series 3 with Intel、E-Series 3、およびEloPOSシステムで使用されます。

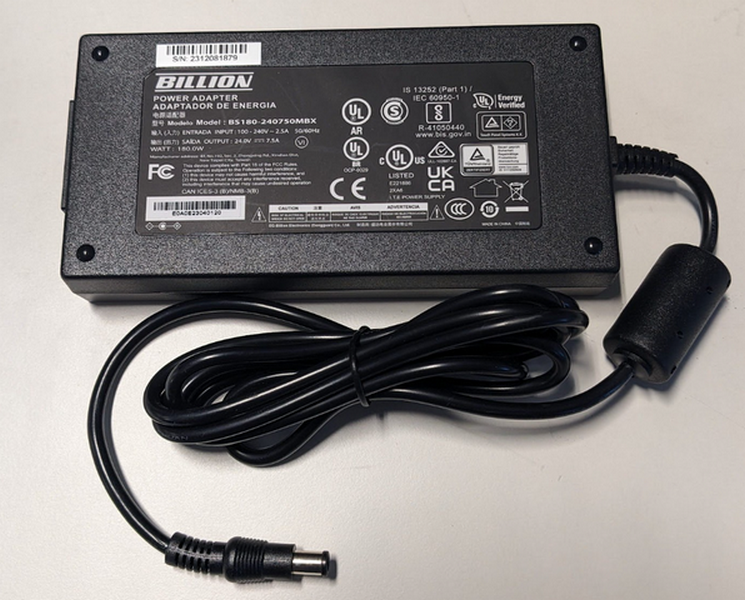

写真:

図面:

ラベル:

仕様:

寸法と構成

• 重量: 396g
• 入力ピン: デスクトップ 3PIN / C6
• 寸法: 152.3 × 75.6 × 26.4 mm
• 出力コネクタ: Ø 6.5 × 4.3 × 1.4 mm (センターピン) × 9.5 mm, 180°
• ユニットカラー: ブラック
• 極性: センター "+"
• プラスチック等級: 94V-0
• ケーブル: UL11352/1866, 16AWG/1C, 長さ: 1.8M
• EMIコア: 14.2 × 28.5 × 6.35 mm

入力要件

• 入力電圧

  • 動作範囲: 100.0 - 240.0 VAC
  • 設計範囲: 90.0 - 264.0 VAC

• 入力ライン周波数

  • 動作範囲: 50.0 - 60.0 Hz
  • 設計範囲: 47.0 - 63.0 Hz

• 入力電流

  • 最大入力電流は、100.0 VAC電圧条件でフルロード（2.5 A）で測定されます。

• 突入電流

  • <29% 230="230" i²t="I²T" fuse="Fuse" &="&" bd,="BD," with="with" less="less" under="under" vac="VAC" conditions="conditions"></29%>
  • フルロード、25°Cコールドスタートの突入電流 ≤120A/8.3ms

• 消費電力

  • 電源の消費は、定格115.0/230.0 VAC入力電圧条件で0.21ワット未満です。

• 効率

  • 30分のバーニン期間後に、115.0/230.0 VAC (60/50Hz) 条件下で25%、50%、75%、100%ロードの平均効率を提供する必要があります。

出力定格電圧

• DC出力電圧: 24.0V
• 電圧調整範囲: 22.8V - 25.2V
• 負荷 (A):
  • 最小: 0.0A
  • 最大: 7.5A
  • ピーク: 20A
