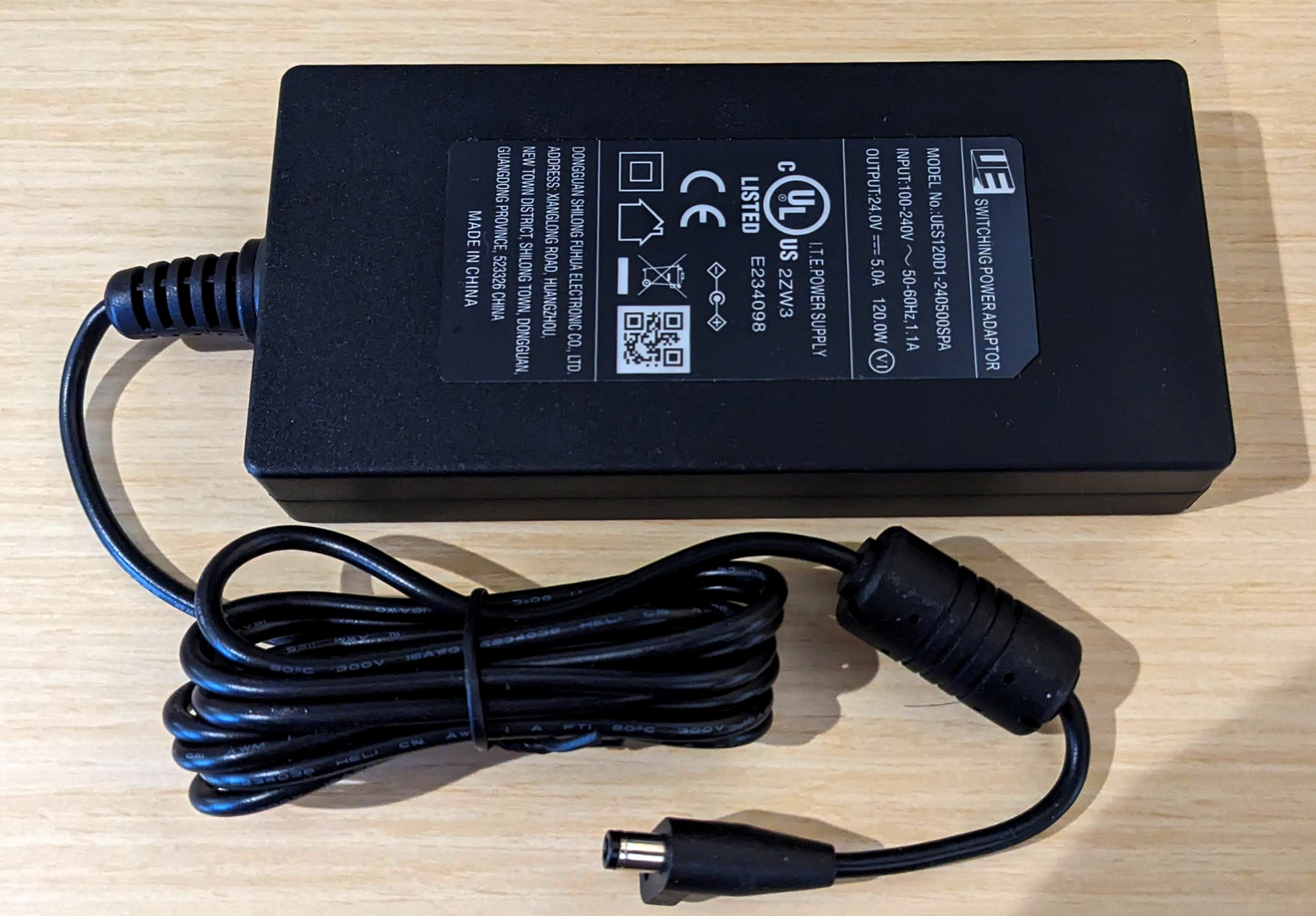

この記事では、E815044、Small I/O Hubに同梱されている電源アダプタの仕様を提供します。

一般技術仕様

• RoHS適合: はい

• 入力電圧範囲: 90Vacから264Vac

• 入力周波数範囲: 47Hzから63Hz

• 入力電流: 100Vac入力および最大負荷で< 2.0Arms

• 効率: 最低88%

  • 115Vac/230Vac入力電圧で測定

  • 定格負荷の25%、50%、および100%でテスト済み

  • DCケーブル損失を含む

• 省電力要件: 115/230Vac、5V出力で< 0.075W（無負荷）

• 出力定格電圧/電流: 24.0VDC / 5.0ADC

• 出力電圧リップルとノイズ: ≤ 240mV ピーク-ツー-ピーク

• ピークロード:

  • 8A、2ms ピーク、デューティサイクル 1/14（2A rms仮定）、R/S: 2.5A/µs

  • 10A、0.1ms ピーク、デューティサイクル 1/40（2A rms仮定）、R/S: 2.5A/µs

• OCP（過電流保護）: 6A < OCP < 9A、t ≥ 50ms

• 温度:

  • 動作: -20°Cから50°C

  • 非動作: -30°Cから70°C

承認された製造業者リスト

• 製造業者: UE Electronics
  部品番号 & 改訂: UE231013DGMG1RI
