이 문서에서는 P/N: E180092, 영국 전원 브릭 키트에 대한 정보를 찾는 방법을 설명합니다.

아래 정보는 영국에서 사용되는 Elo Open Frame 모니터에 판매되는 50W 전원 브릭을 위한 것입니다.

• Elo 전원 브릭 키트, P/N: E180092
• UPC 코드: 741149326087
• Elo P/N 설명: ELO-PWR-BRICKCAB- LVL6-UK12V, 4.16A, 50W-R
• 대상 지역: 영국
• 전원 어댑터 기본 P/N: E217485

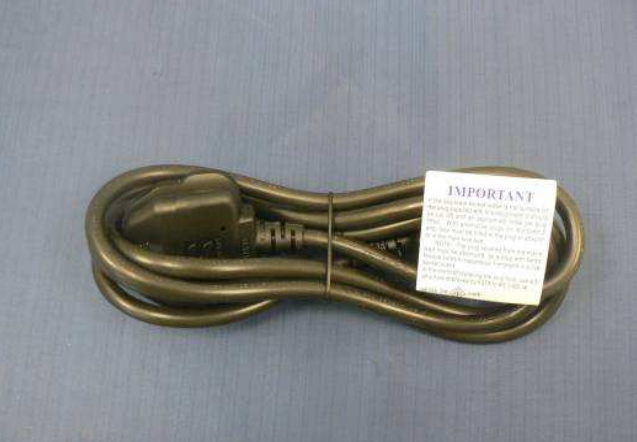

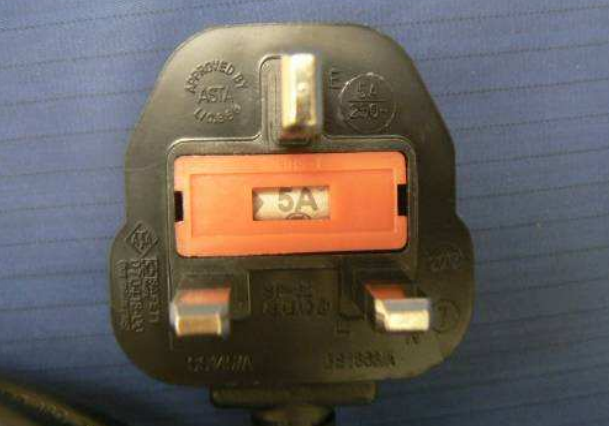

• AC 전원 케이블 설명: 블랙, 1.8m, 영국 플러그에서 IEC 60320-C13

사양:

1. 범위
•    이 문서는 Delta ADP-50YH 전원 브릭의 사양을 정의합니다.

2. 일반 설명
•    50W 외부 전원 브릭 ・레벨 VI ・LPS ・RoHS 준수

3. 일반 사양
•    Delta 전원 브릭
•    치수 120mm (L) × 52.5mm (W) × 32.5mm (H) 또는 110mm (L) × 62.0mm (W) × 31.5mm (H) (돌출 및 케이블 제외)
•    무게 - 약 284g
•    플러그 - 3핀 (IEC60320-1 C14)
•    색상 - 블랙
•    출력 - DC 케이블


4. 환경 사양
•    작동 온도 0～40℃
•    작동 습도 Delta: 8～95%RH (비응축 조건에서)
•    저장 온도 Delta: -20～95℃
•    저장 습도 10～90%RH (비응축 조건에서)5～95%RH (비응축 조건에서)

5. 입력 사양
•    전압

•    주파수

•    AC 입력 전류 - Delta: 최대 1.7A

6. 출력 사양 (전원 브릭）
•    정격 전압 - DC12V
•    출력 전류 - 최대 4.16A
•    리플 전압 - 300mVp-p 미만 (정상 AC 전원 입력에서)

7. 안전 사양
•    누설 전류 - Delta: 0.60mA 미만
•    내전압 - 3000VAC, 10mA 미만, 1초
•    절연 저항 - DC500V, 20MΩ 이상, 1초
•    기타


8. 규정
•    전원 브릭


9. 신뢰성
•    MTBF - Delta: 100,000 시간 (25℃에서)

10. 주의 사항 및 기타
•    전원 브릭 전용
•    고객 수정 시 보증 무효.
•    사양 변경 - 이 사양은 별도의 고지 없이 업데이트됩니다.

사진







도면
