이 문서는 P/N: E695530, 18W USBC PD 충전기 (미국, 유럽, 영국) 플러그 옵션에 대한 기술 정보를 제공합니다.
이 전원 어댑터는 Elo Pay 7인치 장치와 함께 배송됩니다.
전원 어댑터 사양 – Billion 부품 번호 BQ018-090200CXXMEW0
출력 전압 등급
5V / 3A
9V / 2A
5.9V / 3A
11V / 2A
전기 사양
입력 요구 사항
입력 전압
작동 범위: 100 – 240 VAC
설계 범위: 90 – 264 VAC
입력 선 주파수
작동 범위: 50 – 60 Hz
설계 범위: 47 – 63 Hz
입력 전류
최대: 230 VAC에서 전체 부하 시 0.6 A
급전류
최대: 230 VAC에서 70A(콜드 스타트, 전체 부하, 25℃)
규정을 초과하여 입력이 중단되면 급전류 제한이 재설정됩니다.
전력 소모
< 0.075 W (115/230 VAC 입력 시 5V 출력)
효율성
115/230 VAC 입력(60/50Hz)에서 25%, 50%, 75%, 100% 부하로 30분 동안 소모된 후 측정.
| 출력 | DOE VI | CoC V5 Tier II |
|---|---|---|
| 5V / 3A | 81.39% | 81.84% |
| 9V / 2A | 85.00% | 85.45% |
| 5.9V / 3A | 82.39% | 82.92% |
| 11V / 2A (최대 18W) | 85.00% | 85.45% |
출력 요구 사항
출력 정격 전압
PD 모드:
| 출력 | 전압 조절 | 부하 범위 |
|---|---|---|
| 5.0V | 4.75V – 5.25V | 0A – 3A |
| 9.0V | 8.55V – 9.45V | 0A – 2A |
PPS 모드:
| 출력 | 전압 조절 | 부하 범위 |
|---|---|---|
| 3.3V – 5.9V | 3.135V – 6.195V | 0A – 3A ±150mA |
| 3.3V – 11V | 3.135V – 11.55V | 0A – 2A ±150mA (최대 18W) |
최대 부하
5V 출력 시: 6.0A / 1ms (115/230 VAC 입력 조건).

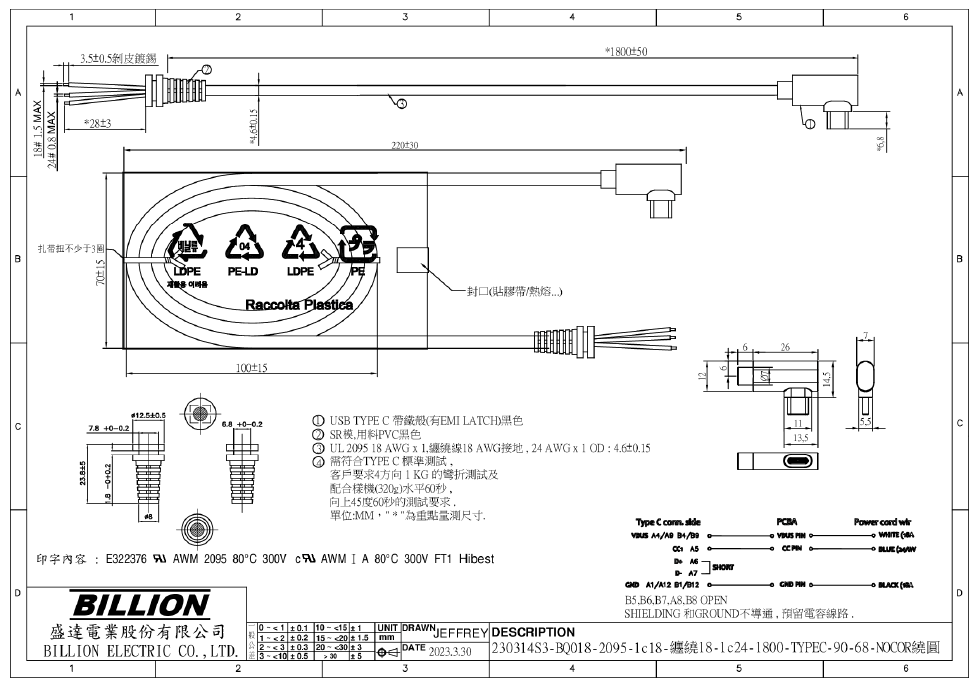

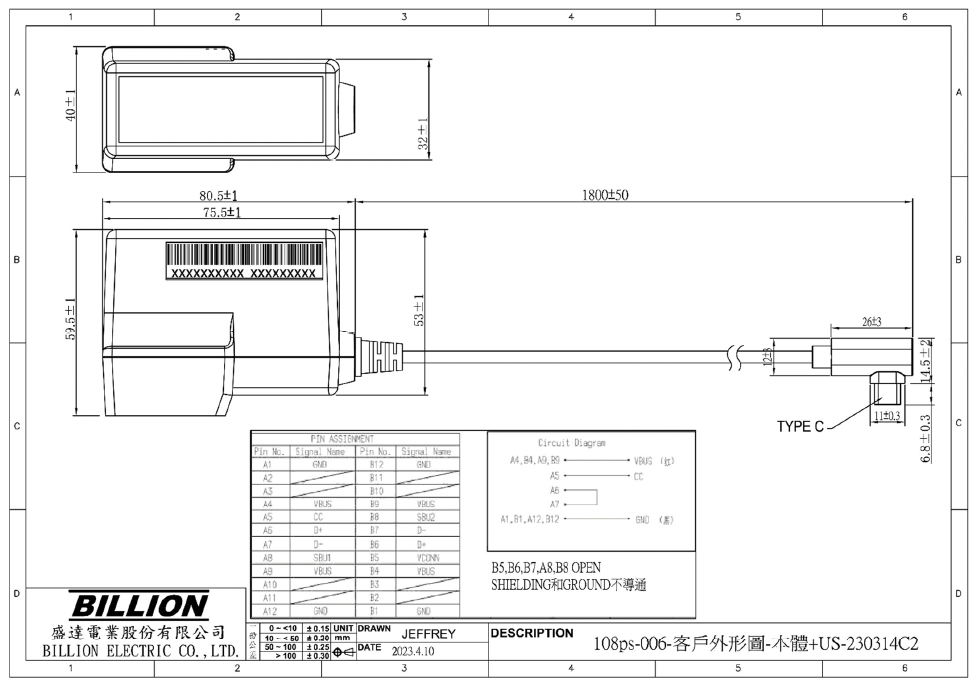

도면:

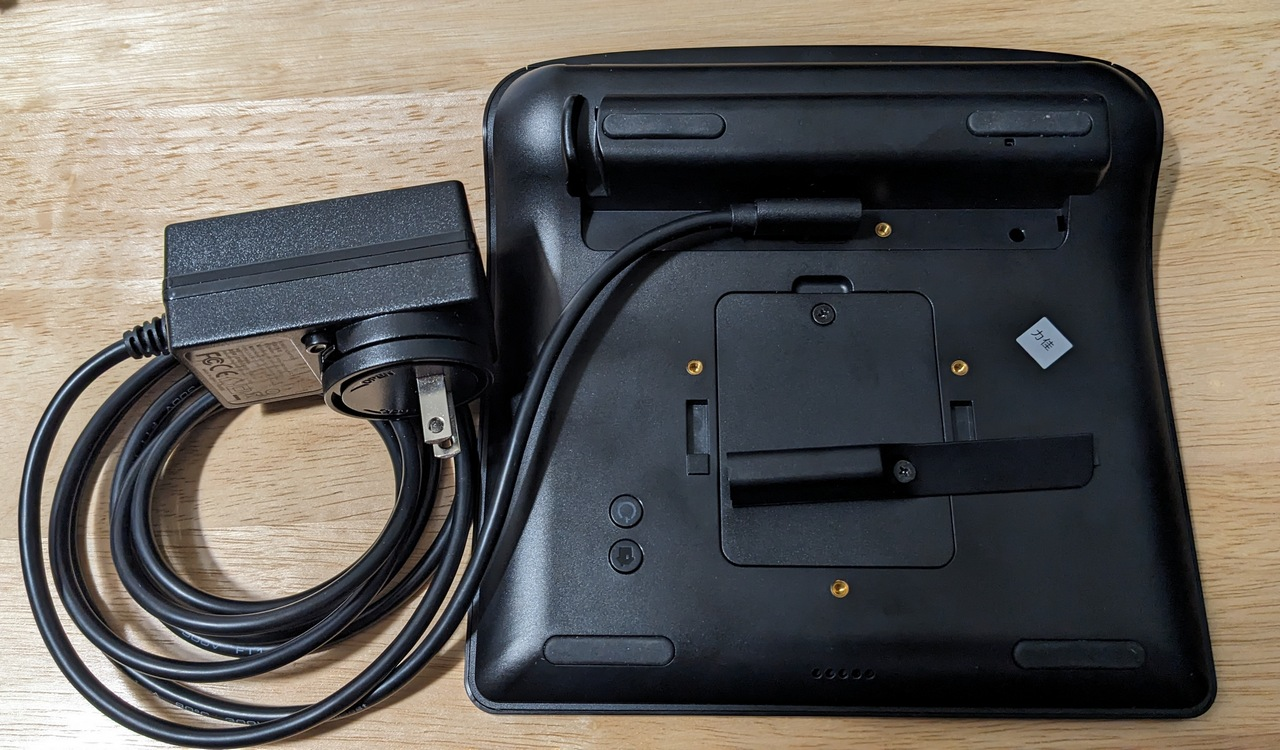

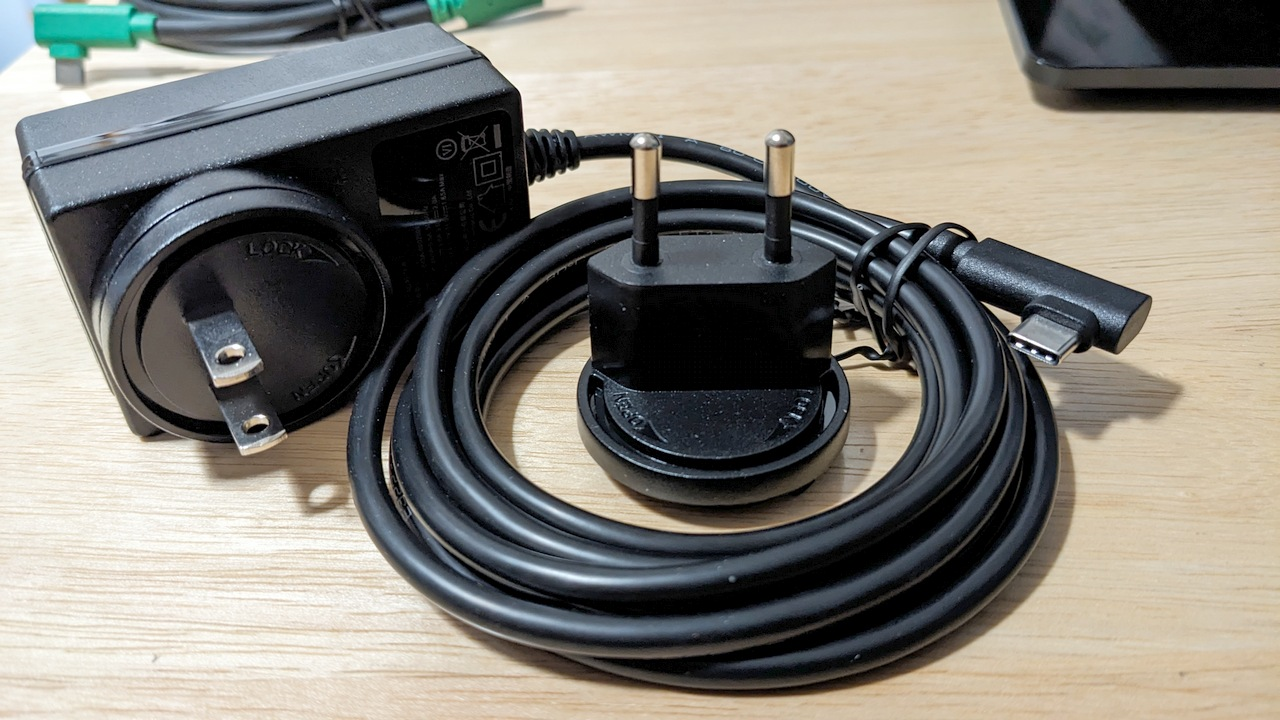

사진:
