이 문서는 전원 브릭의 사양을 제공합니다 P/N: E516762.

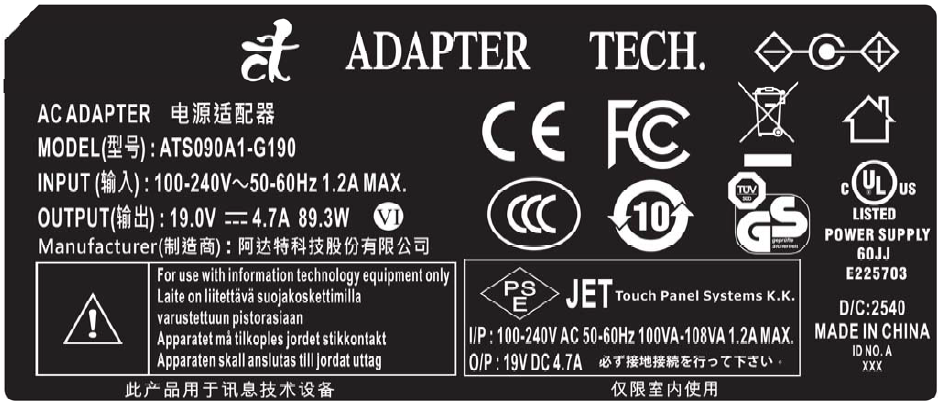

ATS090A1-G190은 산업용 컨트롤러 및 I.T.E. 애플리케이션을 위해 설계된 90W 범용 AC-DC 전원 어댑터입니다. 19V DC 출력을 효율적으로 제공하며 다양한 보호 기능을 갖추고 있습니다.

특징

• 입력: 범용 100 ~ 240 VAC / 50 ~ 60 Hz, 슬라이드 스위치 필요 없음
• 출력: +19.0 V / 0 ~ 4.7 A
• 케이스 치수: 133.5 (L) × 53.5 (W) × 33.0 (H) ± 1 mm
• 효율: 평균 ≥ 88%, ≥ 79% @ 10% 부하
• 안전: CUL / UL / GS / PSE / CCC 인증
• EMI: CE / FCC 클래스 B (전도 & 방사)
• 보호: OVP, SCP, OCP, OTP
• 응용: I.T.E. 및 산업 컨트롤러 사용에 적합
• 표준: DoE 레벨 VI / ErP Lot 7 준수

입력 사양

• 전압: 범용 100 ~ 240 VAC, 단상
• 주파수: 50 ~ 60 Hz
• 전류: 1.2 A 최대.
• 서지 전류: 230 VAC에서 최대 80 A (차가운 시작, 25°C, 풀 부하)
• 효율: 평균 ≥ 88% (115 & 230 VAC), ≥ 79% @ 10% 부하
• 전력 소비: ≤ 0.21 W (무부하)
• 역률: ≥ 0.9 @ 풀 부하
• 참고: 평균 효율 (Eff_av)은 25%, 50%, 75%, 100% 부하 측정에서 계산됨

출력 사양

• DC 출력 전압: +19.0 V ± 5%
• 전류: 4.7 A 최대.
• 조절: 18.05 V 최소 ~ 19.0 V 일반 ~ 19.95 V 최대
• 리플 및 노이즈: 최대 228 mVp-p (20 MHz 대역폭, 출력에서 0.1 μF + 47 μF 커패시터)
• 총 전력: 89.3 W 최대.

보호 기능

• 과전압 보호 (OVP): 150% Vout 최대, 50% 부하에서 잠금 해제
• 단락 회로 보호 (SCP): 자동 회복
• 과전류 보호 (OCP): 180% Iout 최대, 자동 회복
• 과온도 보호 (OTP): 자동 회복

안전 요구 사항

• 절연 강도: 기본에서 2차 3000 VAC RMS, 기본에서 프레임 접지 1770 VAC RMS, 각 1분
• 절연 저항: ≥ 10 MΩ, 500 VDC (기본에서 2차 / 기본에서 프레임 접지)
• 누설 전류: <5 ma="mA" rms="RMS">
• 접지 시험: <0.1>

환경 및 작동 성능

• 작동 온도: -20°C ~ +40°C
• 저장 온도: -20°C ~ +80°C
• 작동 습도: 20% ~ 80% RH (비응축)
• 저장 습도: 10% ~ 90% RH (비응축)
• 냉각: 자연 공기 대류

신뢰성

• MTBF: 300,000 시간 (25°C에서 Telcordia SR-332 사용시 계산)

기계적 사양

• 무게: 292 g (참조)
• 케이블 유형: 검은색 UL1185 18AWG (전선 + 플러그)

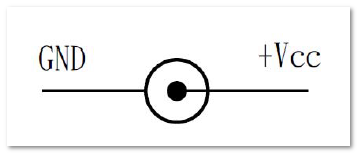

• 플러그: 5.5 × 2.5 × 8.5 mm, 튜닝 포크 및 카느레 핀 배치

• 케이블 길이: 1800 mm
• 케이스 치수: 133.5 mm (L) × 53.5 mm (W) × 33 mm (H) ± 1 mm
• 재질 가연성: UL 94V-0

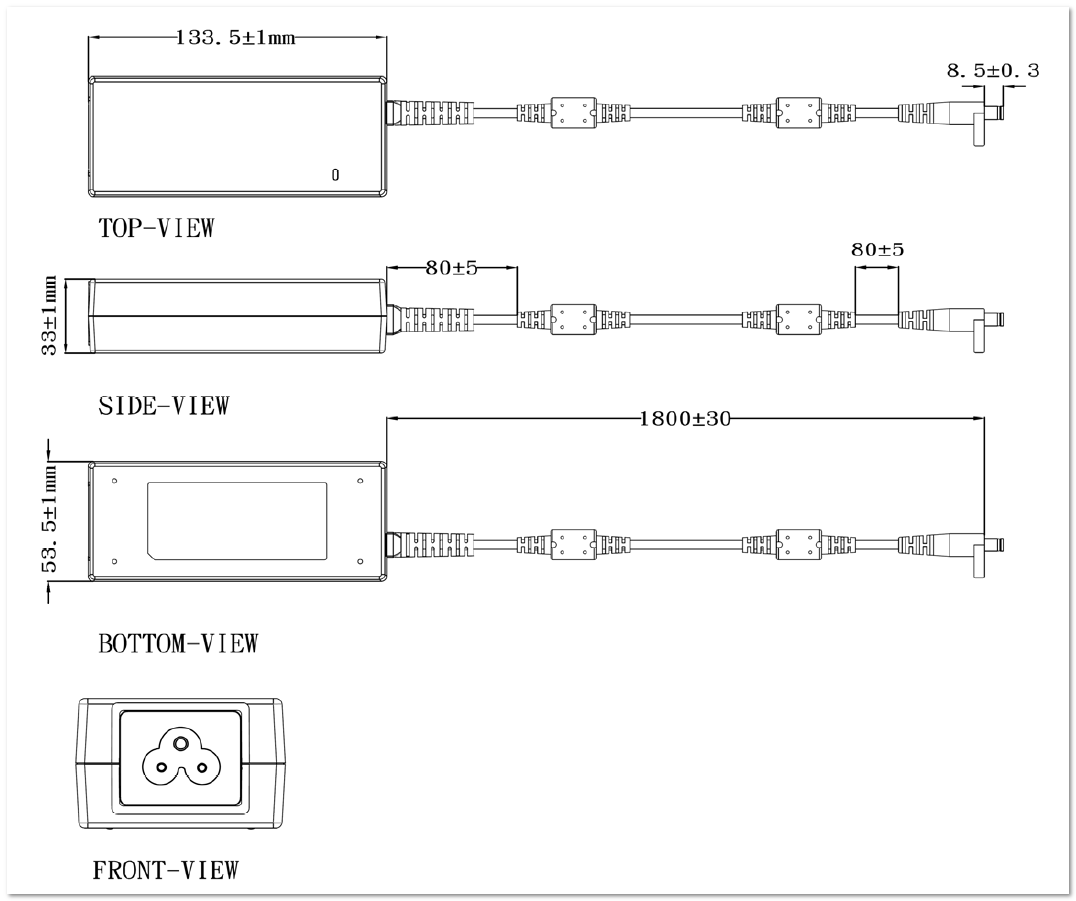

• 외관: 아래 엔지니어링 도면 참조 (스케일 → mm)
