이 문서에서는 전원 어댑터 P/N: E611640의 사양을 제공합니다.

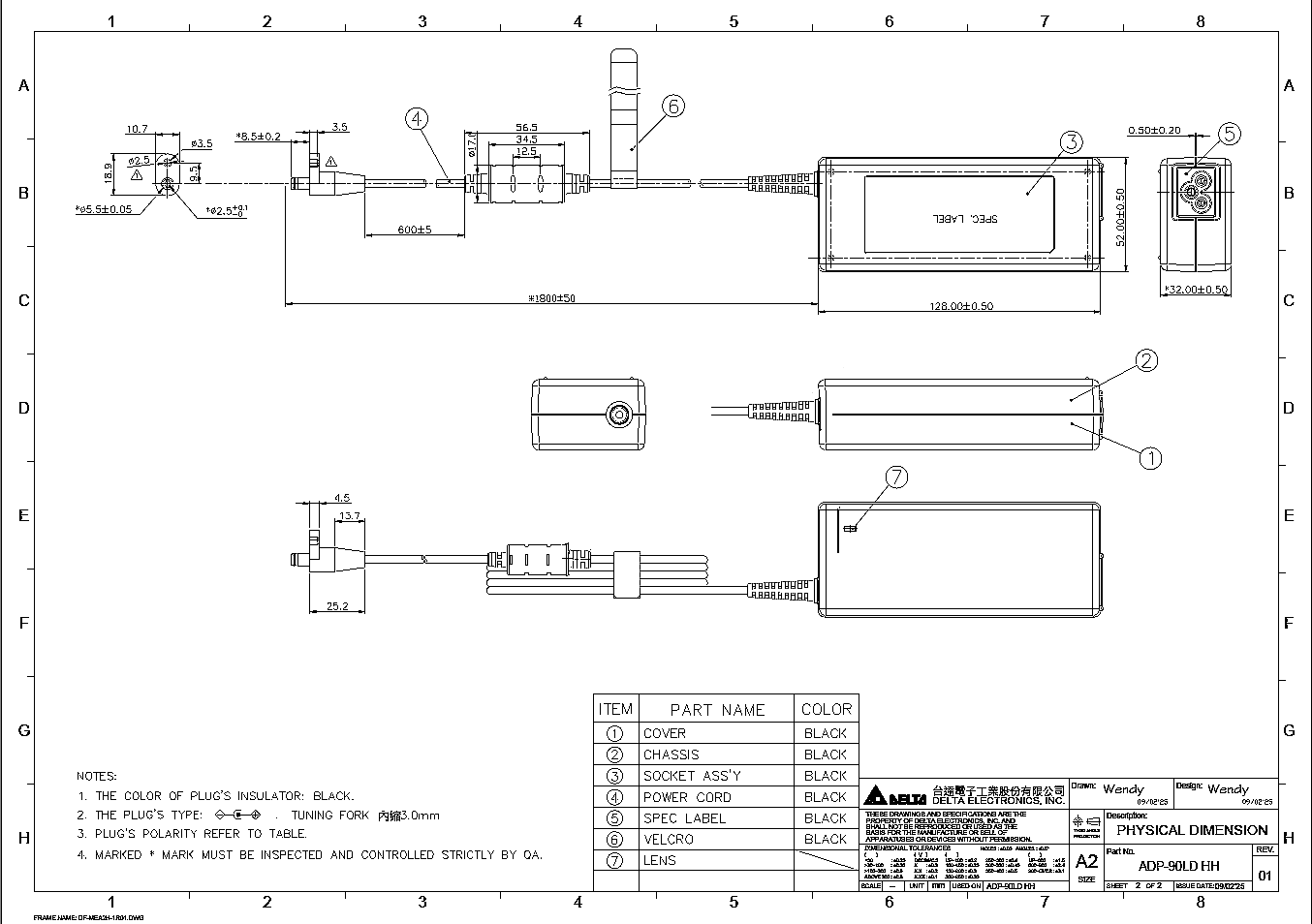

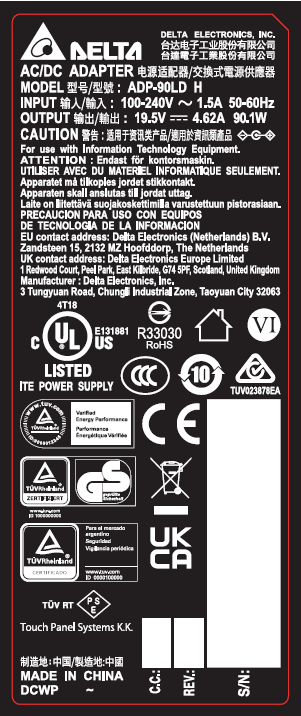

Delta ADP-90LD H는 노트북, 산업 컨트롤러 및 기타 I.T.E. 애플리케이션을 위해 설계된 90W 범용 AC-DC 전원 어댑터입니다. 19.5V DC 출력을 제공하며, 높은 효율성과 전체 보호 기능, 국제 안전 기준 준수를 제공합니다.

1. 전기 사양

1.1 입력 특성

• 정격 전압: 120 ~ 240 VAC
• 입력 전압 범위: 90 ~ 264 VAC
• 정격 주파수: 50 ~ 60 Hz
• 주파수 범위: 47 ~ 63 Hz
• 전류: 최대 1.5 A RMS에서 90 VAC; 최대 부하에서 180 VAC에서 0.8 A RMS
• 돌입 전류 (콜드 스타트): <150 a="A" at="at" vin="115/230" vac="VAC">
• AC 입력 전력: <160 90="90" w="W" at="at" max="max" load="load">
• 무부하 전력 소비: 최대 150 mW
• 평균 효율: ≥ 89% (25%, 50%, 75%, 100% 부하, 115 & 230 VAC)
• 능동 PFC: 전부하에서 PF ≥ 0.90 (115/230 VAC, 60 Hz)

1.2 출력 특성

• 정격 전압: 19.5 V DC
• 전압 범위: 18.5 ~ 20.5 V (0 ~ 4.62 A)
• 전류: 0 ~ 4.62 A
• 피크 부하 전류: 4.62 A (90% 듀티, 36 초)에서 5.64 A (10% 듀티, 4 초)
• 출력 리플 & 노이즈: <600 10="10" 20="20" mvp-p="mVp-p" with="with" mhz="MHz" caps="caps" at="at">
• 스위치 온 시간: <3 90="90" s="s" at="at" max="max" load="load" and="and" vac="VAC" input="input">
• 상승 시간: 2 ~ 100 ms (10% → 90% 출력 전압, 최대 부하, 90 VAC)
• 하강 시간: 0 ~ 400 ms (90% → 10% 출력 전압, 최대 부하, 90 VAC)
• 보호:
  • 과전압 보호 (OVP): 21.6 ~ 25 V에서 래칭
  • 단락 보호 (SCP): 래칭, 손상 없음
  • 과전류 보호 (OCP): 5.7 ~ 9 A로 제한
  • 과열 보호 (OTP): 래칭; AC로 리셋, 차단 지점 110 ~ 120°C
• 동적 부하 변화: 0.05 A → 100% 부하, 슬루율 2.5 A/µs, 100 Hz ~ 10 kHz, 전압 오버슈트/언더슈트 <1.5 v="V">
• 오버슈트/언더슈트: 전원 온/오프 시 단조; 최대 오버슈트 21.5 V
• 시스템 정전용량 부하: 100 μF, 라이브 플러그인 시 어댑터가 종료되지 않음
• 브라운 아웃: 최대 부하 시 <40 vac="VAC" at="at" max="max" load="load">

2. 환경 사양

• 작동 온도: 0 ~ 40 °C
• 저장 온도: -40 ~ 70 °C
• 작동 습도: ≤ 95% RH
• 저장 습도: ≤ 95% RH (비응축)
• 작동 고도: 최대 5000 m (16,400 ft)
• 저장 고도: 최대 10,700 m (35,000 ft)
• 누설 전류: <50 50="50" 240="240" hz="Hz">
• 냉각: 자연 공기 대류

3. 전자기 적합성

• 전도 방출: CISPR 32 클래스 B
• 방사 방출: CISPR 32 클래스 B
• 공통 모드 노이즈: 10 kHz ~ 400 kHz, <400 mvrms="mVrms">
• 전기적 빠른 과도 현상: IEC1000-4-4 레벨 3, 정상 작동, 오류 없음
• 낙뢰 서지: IEC1000-4-5 레벨 3, 정상 작동, 오류 없음
• 정전기 방전: IEC1000-4-2, 접촉 ±8 kV, 공기 ±15 kV, 기준 C: 일시적인 저하 허용, 오류 없음

4. 절연 및 안전 테스트

• 절연 저항: AC 입력과 이차 간의 1분 동안 ≥ 30 MΩ @ 500 VDC
• 내전압 강도 (하이팟): AC 3 kV, 1 분; 컷오프 전류 <10 ma="mA">
• 케이스 표면 온도 상승: 최대 부하에서 ΔT ≤ 50°C, 100/240 VAC 입력, 목재 표면에 배치
