이 문서는 Elo P/N: E695712, 120W 전원 어댑터의 사양을 제공합니다.

전기적 특성

입력 특성

정격 전압

• 정격 입력 전압: 100 Vac – 240 Vac.

입력 전압 범위

• 어댑터는 90 Vac에서 264 Vac까지 작동합니다.

정격 주파수

• 정격 주파수: 50 Hz – 60 Hz.

입력 주파수

• 입력 주파수: 47 Hz – 63 Hz.

입력 전류

• <2.0 A rms, 100 Vac 입력 및 최대 하중에서.

돌입 전류

• 최대 돌입 전류는 264 Vac 입력에서 150 A 미만이어야 하며 어댑터에 손상을 주지 않아야 합니다.

전력 효율

• 최소 효율 88%는 115 Vac와 230 Vac 입력 전압에서 측정되며, 부하 조건은 25%, 50%, 75%, 100%를 포함합니다. DC 케이블 손실을 포함합니다.

대기 전력

• 115 Vac 및 230 Vac 입력에서 최대 대기 전력은 0.21 W 미만입니다.

출력 특성

정격 출력 전압

• 정격 출력 전압은 24.0 VDC로 지정됩니다.

전압 출력 범위

• 부하가 적용될 때 출력 전압은 22.8 VDC에서 25.2 VDC로 범위가 형성됩니다.

정격 전력

• 이 어댑터는 모든 지정된 조건에서 120 Watts의 연속 출력을 지원합니다.

정격 전류

• 이 어댑터는 0 A에서 5 A로 작동할 수 있으며, 출력 전압은 전압 출력 범위 섹션 내의 지정된 범위에 있습니다.

출력 리플 및 노이즈 (입력 AC 전압: 100 V –240 V)

• 출력 리플 전압은 240 mV 피크 투 피크 이하로 제한됩니다.
• 출력 노이즈 전압도 240 mV 피크 투 피크 이하로 제한됩니다.

측정 방법:

• T1: 20 MHz 대역폭 오실로스코프를 사용하여 수행되었습니다.
• T2: 출력 연결 단자에 0.1 µF 세라믹 커패시터와 10 µF 전해 커패시터를 적용하였습니다.
• T3: DC 케이블 끝에서 측정했습니다.

안정성

어댑터는 정상 작동 사양 내에서 무조건적으로 안정적으로 작동합니다.

보호

합선 보호

• 어댑터는 출력 단자 간의 합선으로부터 보호하며, 화재 위험이나 손상을 초래하지 않고, 합선이 제거되면 정상 작동으로 복구됩니다.

과전류 보호

• 과전류 발생 시 (120% < OCP <180%), 입력 전력은 줄어들거나 출력을 중지하며 손상을 주지 않고, 과전류 조건이 제거되면 자동으로 회복됩니다.

피크 부하

• 100–220 Vac 입력으로 작동하는 동안 출력 전압은 18–26 V 범위 내에 유지되며, 특정 피크 부하는 다음과 같이 정의됩니다:
• 8 A 피크는 2 ms 동안 지속됩니다 (작업 주기 약 14, 2 A RMS 가정), 상승/하강율: 2 .5 A/µs.
• 20 A 피크는 100 µs 동안 지속됩니다 (작업 주기 약 40, 2 A RMS 가정), 상승/하강율: 2 .5 A/µs.

커넥터 치수:

• DC 배럴 플러그 2.5mm (+/- 0.1mm) 핀 ID, 5.5mm (+/- 0.05mm) 배럴 OD, 8.0mm (+/- 0.3mm) 배럴 길이) | 중앙 핀 양극

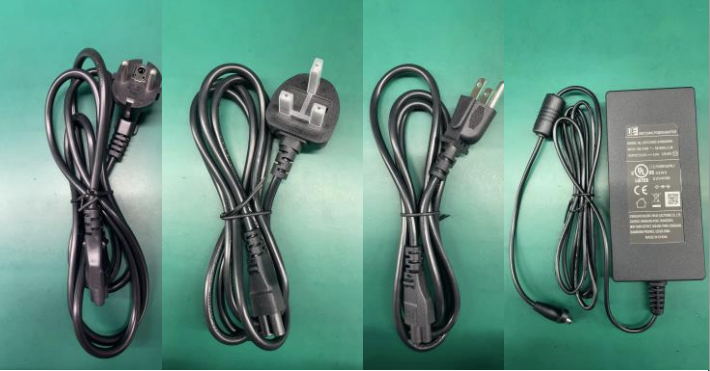

사진:

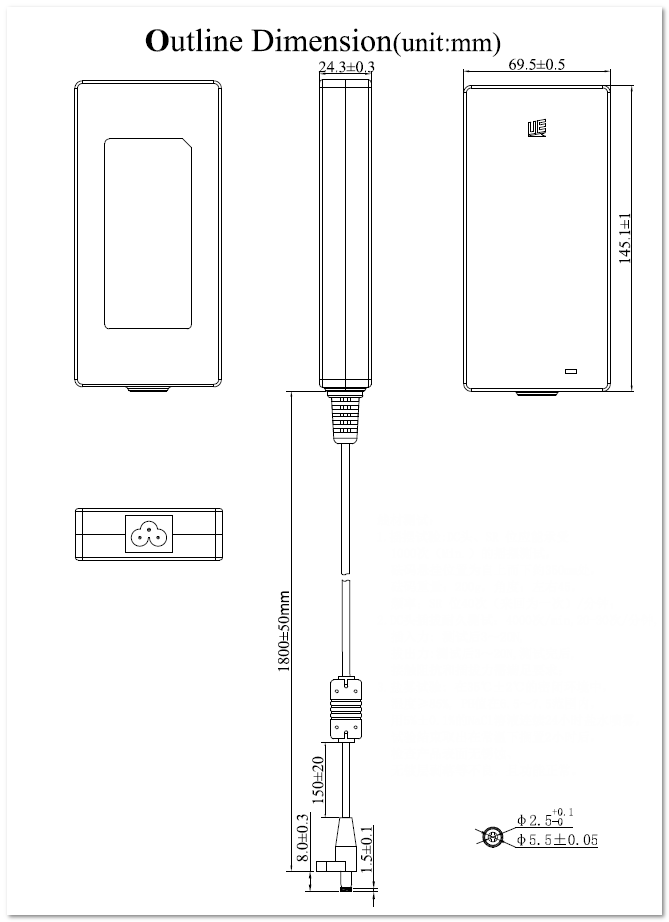

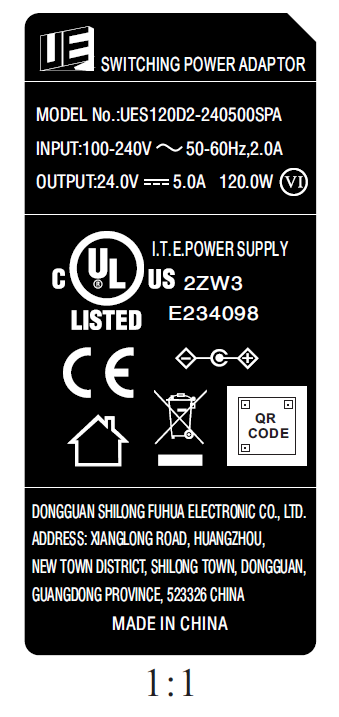

도면:
