E005277 외부 50W 전원 브릭 및 케이블 LVL 6 미국의 도면 및 사양은 어디에서 찾을 수 있나요?

이 문서는 E005277 전원 어댑터의 도면 및 사양을 제공합니다

아래는 E005277 전원 블릭 키트의 사양 및 도면입니다.

E005277 전원 어댑터 키트에는 아래 전원 어댑터 중 하나가 포함됩니다:

E217485 PWR-BRICK,12V,50W,LVL VI,2.1D,DELTA
E757851 PWR-BRICK,12V,50W,LVL VI,2.1D,FSP

이 키트에는 다음과 같은 AC 전원 케이블이 포함되어 있습니다: 검정색, 1.8m, NA 플러그에서 IEC 60320-C13까지

사양:

1. 범위

• 이 문서는 Delta ADP-50YH 또는 FSP FSP050-DIBAN2 전원 블릭에 대한 사양을 정의합니다.

2. 일반 설명

• 50W 외부 전원 블릭 ・레벨 VI ・LPS ・RoHS 준수

3. 일반 사양

•   Delta 전원 블릭
•   크기 120mm (L) × 52.5mm (W) × 32.5mm (H) 또는 110mm (L) × 62.0mm (W) × 31.5mm (H) (돌출부 및 케이블 제외)
•   무게 - 약 284g
•   플러그 - 3핀 (IEC60320-1 C14)
•   색상 - 검정색
•   출력 - DC 케이블

o   길이 약 1.8m
o   코드 17AWG
o   플러그 외경 φ5.5 내경 φ2.1

4. 환경 사양

•   작동 온도 0～40℃
•   작동 습도 Delta: 8～95%RH (비응축 조건 하)
•   보관 온도 Delta: -20～95℃
•   보관 습도 10～90%RH (비응축 조건 하) 5～95%RH (비응축 조건 하)

5. 입력 사양

• 전압

o 정격 AC100-240V
o 작동 범위 AC90-264V

• 주파수

o 정격 50 ／60Hz
o 작동 범위 47-63Hz

• AC 입력 전류 - Delta: 최대 1.7A

6. 출력 사양 (전원 블릭）

•   정격 전압 - DC12V
•   출력 전류 - 최대 4.16A
•   리플 전압 - 300mVp-p 이하 (정상 AC 전원 입력 하)

7. 안전 사양

•   누설 전류 - Delta: 0.60mA 이하
•   내전압 - 3000VAC, 10mA 이하, 1초
•   절연 저항 - DC500V, 20MΩ 이상, 1초
•   기타

o OVP 기능
o SCP 기능

8. 규정

• 전원 블릭

o 안전: PSE, UL, c-UL, 아르헨티나 S-Mark, PSB, GOST, NOM, TUV-GS, KC, CCC, BSMI
o EMI: VCCI-B, CE, FCC, C-Tick

9. 신뢰성

• MTBF - Delta: 100,000시간 (25℃ 이하）

10. 보증

•   보증 기간은 3년입니다.
•   보증 기간 내에 생산품을 교체합니다.
•   보증 기간 이후에는 유료 서비스가 제공됩니다.
•   보증 기간 내 잘못된 조작으로 인한 무료 서비스는 제공되지 않습니다.

11. 주의 사항 및 기타

•   전원 블릭 전용
•   고객 수정 시 보증이 무효화됩니다.
•   사양 변경 - 이 사양은 사전 통지 없이 업데이트될 수 있습니다.

사진

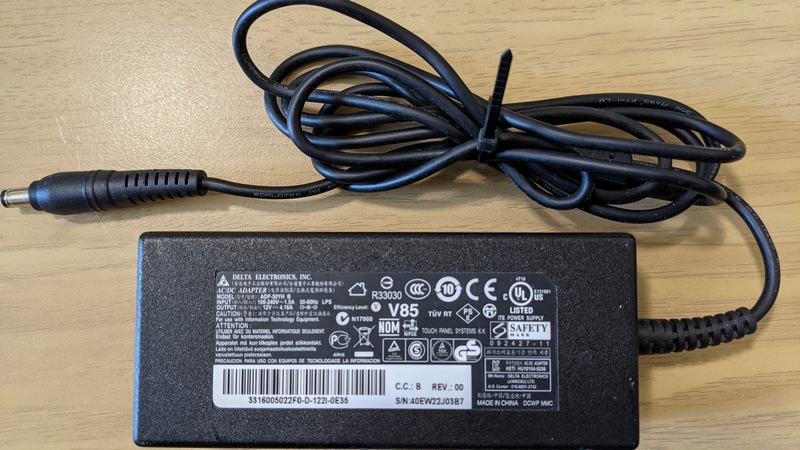

E005277 photo1.jpg

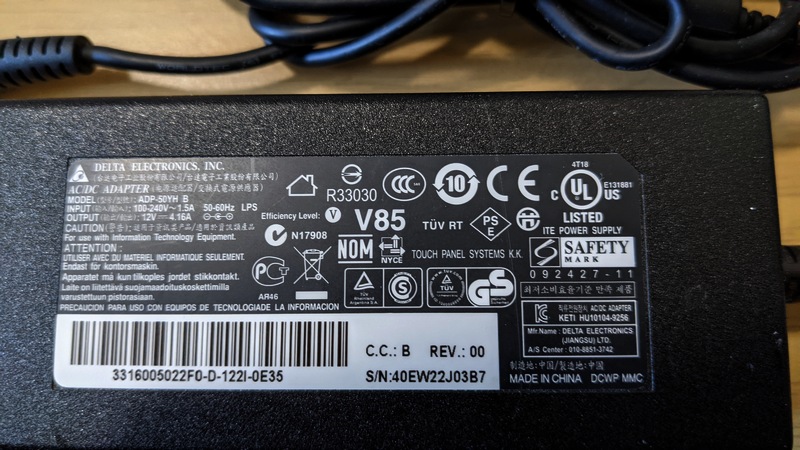

E005277 photo2.jpg

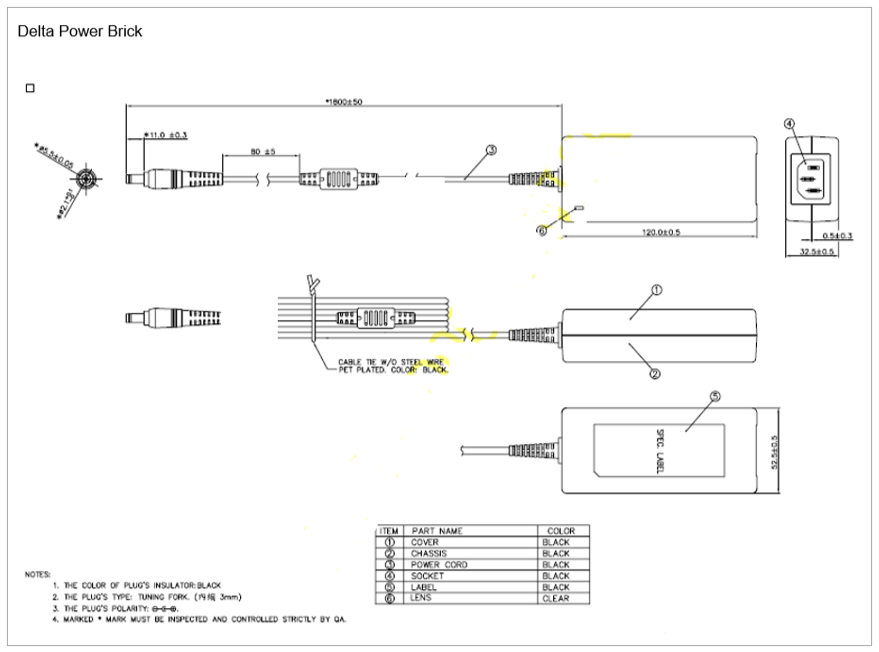

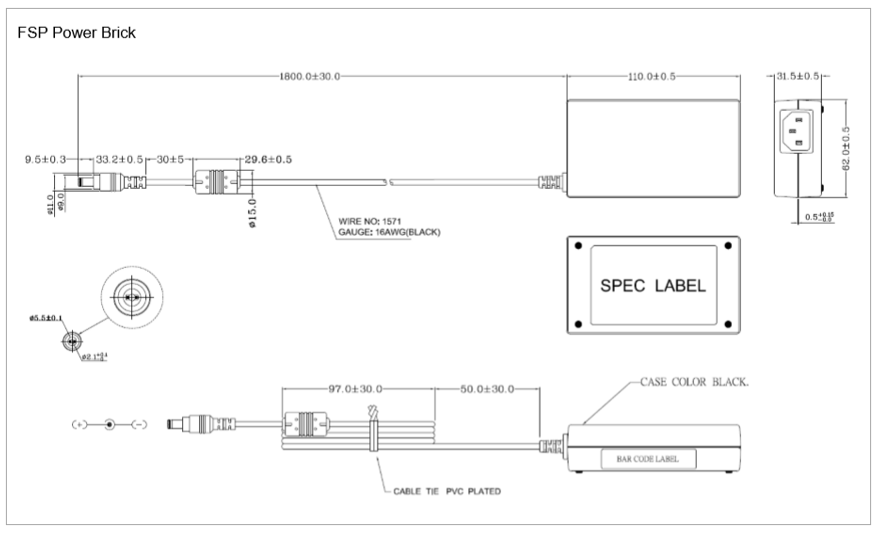

도면
