이 문서는 P/N: E593661, 전원 브릭 킷 - 어댑터 전용, 02 시리즈 데스크탑 모니터에 대한 정보를 제공합니다.

이 전원 브릭은 2202L, 2402L 및 2702L 데스크탑 터치 모니터와 함께 사용됩니다.

사양

1. 일반 설명

2. 일반 사양

• 치수 120mm (L) × 52.5mm (W) × 32.5mm (H) 또는 110mm (L) × 62.0mm (W) × 31.5mm (H)(돌출부 및 케이블 제외）
• 무게 약 284g
• 플러그 3핀 (IEC60320-1 C14)
• 색상 검정
• 출력 DC 케이블
  • 길이 약 1.8m
  • 전선 17AWG
  • 플러그 외부 φ5.5, 내부 φ2.1

3. 입력 사양

• 전압
  • 정격 AC100-240V
  • 작동 범위 AC90-264V
• 주파수
  • 정격 50／60Hz
  • 작동 범위 47-63Hz
• AC 입력 전류  최대 1.7A

4. 출력 사양 (전원 브릭）

• 정격 전압 DC12V
• 출력 전류 최대 4.16A
• 리플 전압 300mVp-p 이하 (정상 AC 전원 입력 시）

도면

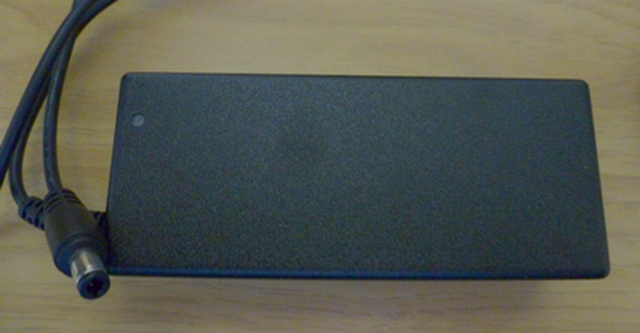

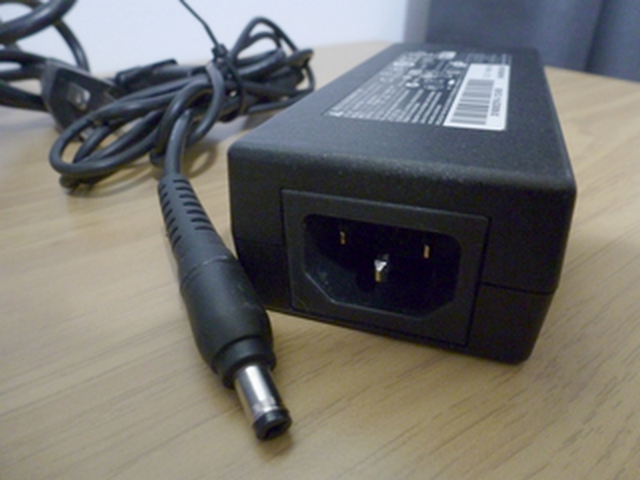

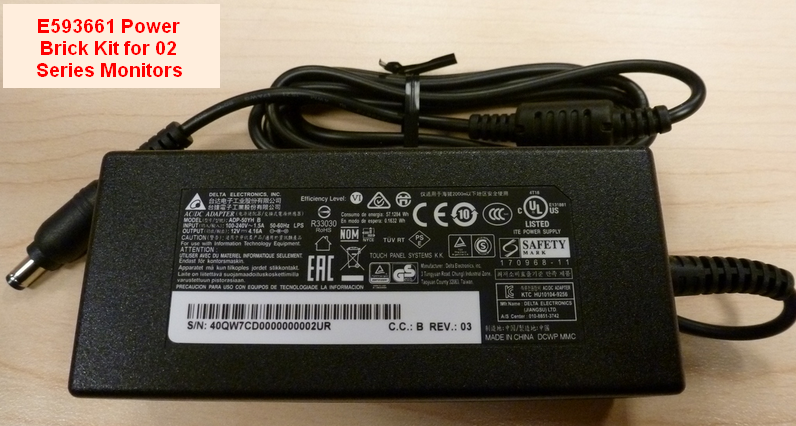

사진
