이 문서에서는 E511572 – Delta Power Brick, 24V 180W (ADP-180WB BC)에 대한 정보를 제공합니다.

이 파워 브릭은 Elo Power Brick Kit: E845269에서 판매되며 Elo I-Series 3(인텔 탑재), E-Series 3 및 EloPOS 시스템에서 사용됩니다.

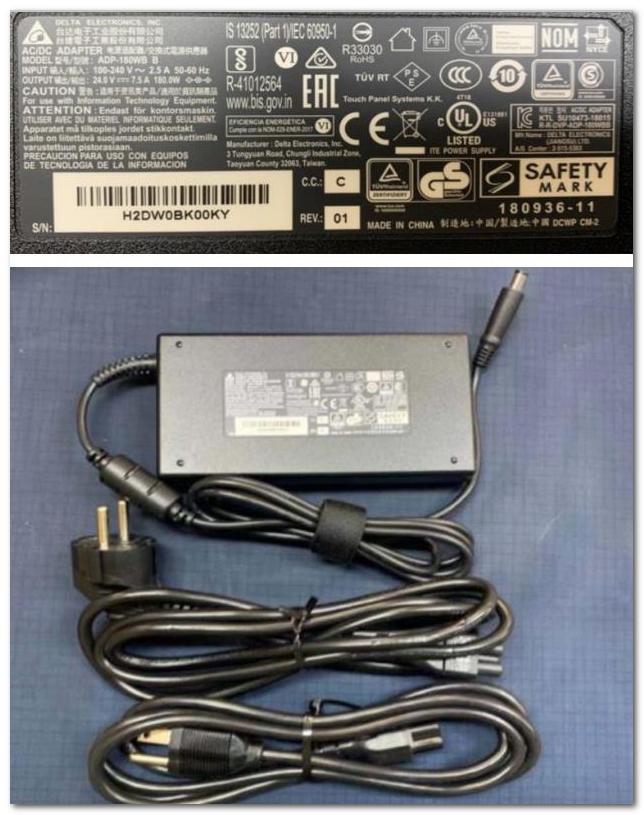

사진:

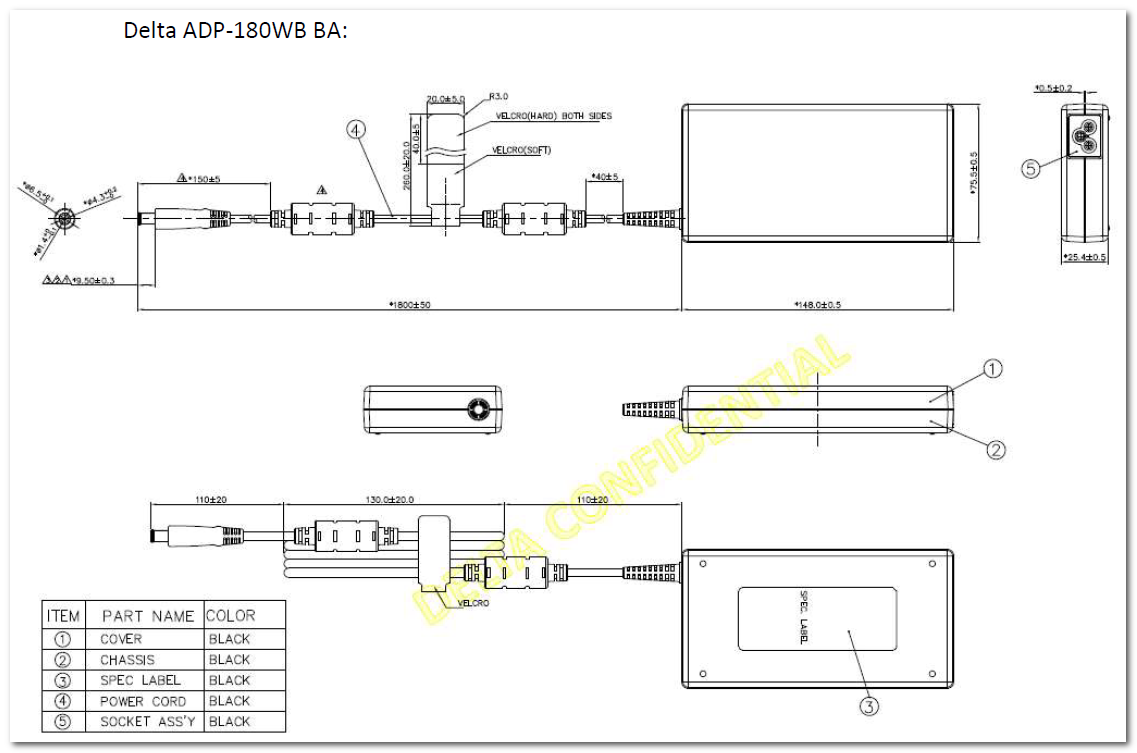

도면:



전원 어댑터 사양

1. AC 입력 특성:

• 1.1 입력 정격 전압 100Vac / 240Vac
• 1.2 입력 전압 범위 90Vac에서 264Vac까지 지속적
• 1.3 입력 주파수 범위 47Hz에서 63Hz까지 지속적
• 1.4 입력 전류 100Vac/50Hz, 풀 로드  <3a></3a>
• 1.5 돌입 전류: 저온에서 서로 다른 선 전압으로 돌입 피크 전류 및 줄 통합이 측정됩니다. <29% i2t="I2T" fuse="Fuse" &="&" bd="BD" at="at" 25℃="25℃" cold="cold" start="start"></29%>
• 1.6 효율: 115Vac/60Hz 및 230Vac/50Hz에서 25-50-75 및 100% 부하 시 평균 효율 89%
• 1.7 전력 절약 요구 사항
  • 115Vac/무부하 <0.15w></0.15w>
  • 230Vac/무부하 <0.15w></0.15w>
• 1.8 역률(PF) (EN-61000-3-2) 230Vac/50Hz, 풀 로드 0.9

2. DC 출력 특성:

• 2.1 출력 정격 전압 DC 케이블 끝에서 측정 24V
• 2.2 출력 전류 일정한 전압 모드 0A에서 7.5A
• 2.3 출력 전압 범위 DC 케이블 끝에서 0A에서 7.5A 출력 24V±5%
• 2.4 출력 전압 리플 및 노이즈: (0.1uF 세라믹 커패시터 및 47uF 알루미늄 커패시터가 출력 케이블 끝에 병렬 연결됨)
  • 90Vac / 0~7.5A <380mvp-p></380mvp-p>
  • 264Vac / 0~7.5A <380mvp-p></380mvp-p>
• 2.5 출력/언더 오버슈트 전압: 100Vac/240Vac, 0A~7.5A Vo:24V±10%
• 2.6 켜짐 지연 시간: 100Vac/240Vac, 0A~7.5A  <3s.></3s.>
• 2.7 유지 시간 100Vac/240Vac, 7.5A ≧10ms
• 2.8 상승 시간 100Vac/240Vac, 0A~7.5A에서 Vo의 10%에서 90%까지 ≦100ms

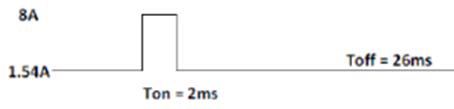

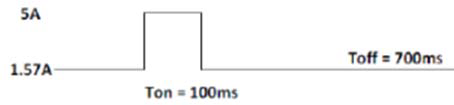

• 2.9 동적 부하 변화: 슬루율: 20mA/us Vo:24V±10%




.



AC 인렛 유형:

• C6 타입 소켓

DC 케이블:

• 유형: UL 11352 16AWG
• 길이: 1800 mm

DC 커넥터 치수:

• 모델명: ADP-180WB BA
• 플러그 유형: JEITA RC-5320A TYPE B 전압 등급 5: 6.5x1.4x9.5
