이 문서에서는 E167926 – 빌리언 전원 브릭, 24V 180W (BS180-240750MBXE0A1)에 대한 정보를 제공합니다.

이 전원 브릭은 Elo 전원 브릭 키트: E845269에 포함되어 있으며, Elo I-Series 3 인텔, E-Series 3, 및 EloPOS 시스템에서 사용됩니다.

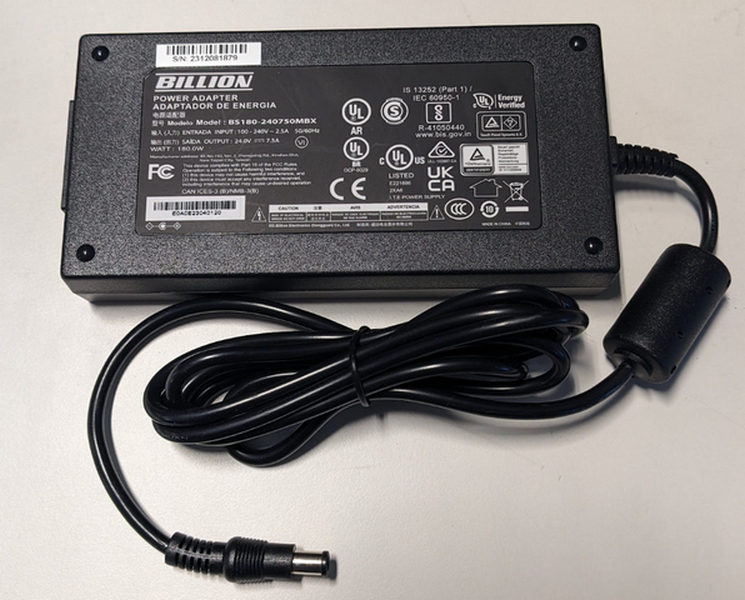

사진:

도면:

라벨:

사양:

치수 및 구성

• 무게: 396g
• 입력 핀: 데스크탑 3PIN / C6
• 치수: 152.3 × 75.6 × 26.4 mm
• 출력 커넥터: Ø 6.5 × 4.3 × 1.4 mm (센터 핀) × 9.5 mm, 180°
• 유닛 색상: 블랙
• 극성: 센터 "+"
• 플라스틱 등급: 94V-0
• 케이블: UL11352/1866, 16AWG/1C, 길이: 1.8M
• EMI 코어: 14.2 × 28.5 × 6.35 mm

입력 요구 사항

• 입력 전압

  • 작동 범위: 100.0 - 240.0 VAC
  • 설계 범위: 90.0 - 264.0 VAC

• 입력 라인 주파수

  • 작동 범위: 50.0 - 60.0 Hz
  • 설계 범위: 47.0 - 63.0 Hz

• 입력 전류

  • 최대 입력 전류는 100.0 VAC 전압 조건에서 정격 부하(2.5 A)에서 측정됩니다.

• 점전히 전류

  • <29% 230="230" i²t="I²T" fuse="Fuse" &="&" bd,="BD," with="with" less="less" under="under" vac="VAC" conditions="conditions"></29%>
  • 정격 부하, 25°C 냉각 시작 점진적인 전류 ≤120A/8.3ms

• 전력 소모

  • 전원 공급 장치의 소비 전력은 정격 115.0/230.0 VAC 입력 전압 조건에서 0.21와트 이하입니다.

• 효율성

  • 25%, 50%, 75%, 및 100% 부하에서 115.0/230.0 VAC (60/50Hz) 조건 하에 30분 번인 기간 후 평균 효율을 제공해야 합니다.

출력 정격 전압

• DC 출력 전압: 24.0V
• 전압 조정 범위: 22.8V - 25.2V
• 부하 (A):
  • 최소: 0.0A
  • 최대: 7.5A
  • 피크: 20A
