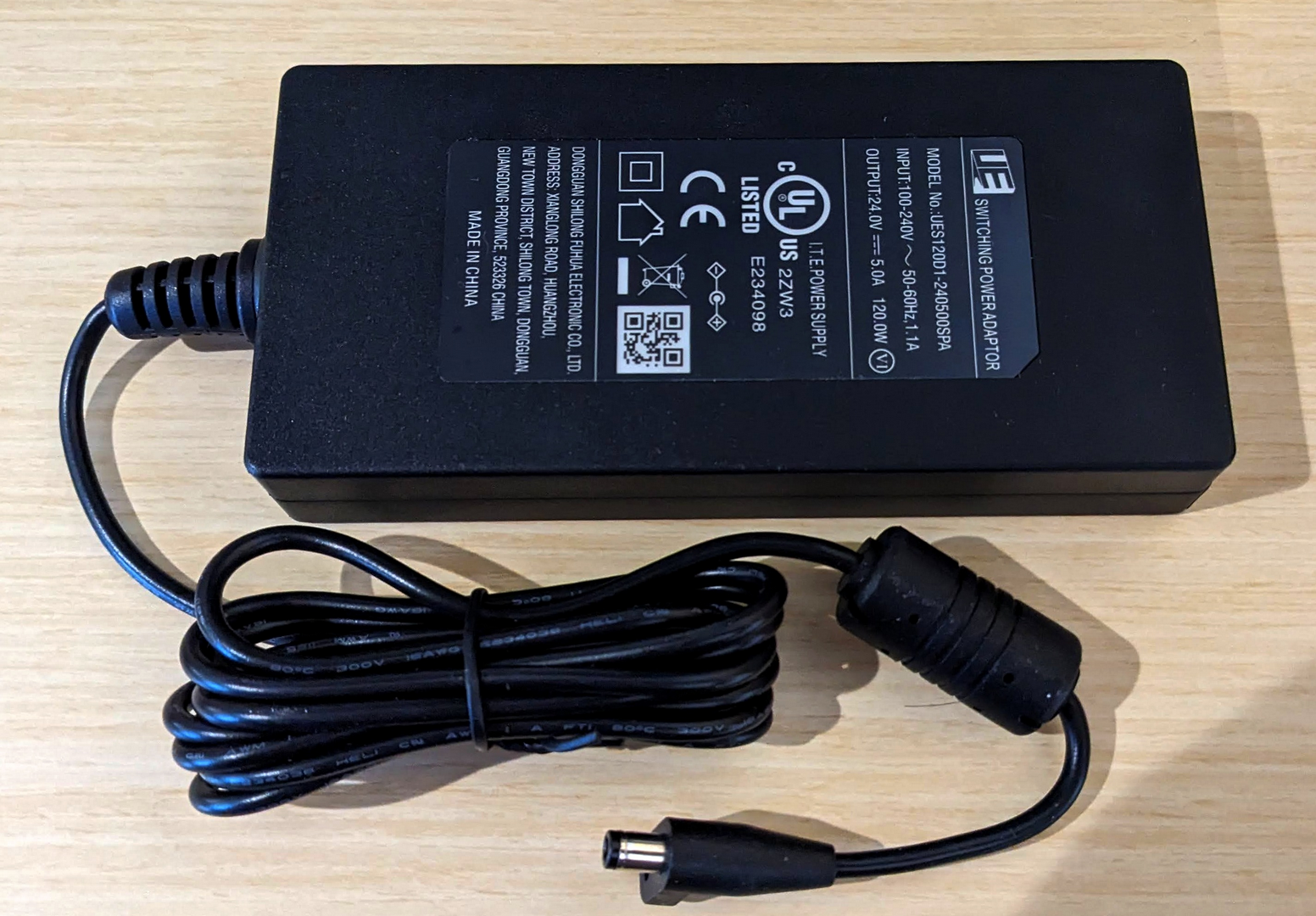

이 문서는 E815044, Small I/O Hub와 함께 제공되는 전원 어댑터의 사양을 제공합니다.

일반 기술 사양

• RoHS 준수: 예

• 입력 전압 범위: 90Vac ~ 264Vac

• 입력 주파수 범위: 47Hz ~ 63Hz

• 입력 전류: < 2.0Arms (100Vac 입력 및 최대 부하 시)

• 효율성: 88% 이상.

  • 115Vac/230Vac 입력 전압에서 측정됨

  • 정격 부하의 25%, 50%, 100%에서 테스트됨

  • DC 케이블 손실 포함

• 전력 절약 요건: < 0.075W (무부하) @ 115/230Vac, 5V 출력

• 출력 정격 전압/전류: 24.0VDC / 5.0ADC

• 출력 전압 리플 및 노이즈: ≤ 240mV 피크-투-피크

• 피크 부하:

  • 8A, 2ms 피크, 듀티 사이클 1/14 (2A rms 가정), R/S: 2.5A/µs

  • 10A, 0.1ms 피크, 듀티 사이클 1/40 (2A rms 가정), R/S: 2.5A/µs

• OCP (과전류 보호): 6A < OCP < 9A, t ≥ 50ms

• 온도:

  • 작동: -20°C ~ 50°C

  • 비작동: -30°C ~ 70°C

승인된 제조업체 목록

• 제조업체: UE Electronic
  부품 번호 및 개정: UE231013DGMG1RI
