Dit artikel beschrijft de vereisten voor seriële verbindingspinnen

Vereisten voor seriële verbindingspinnen

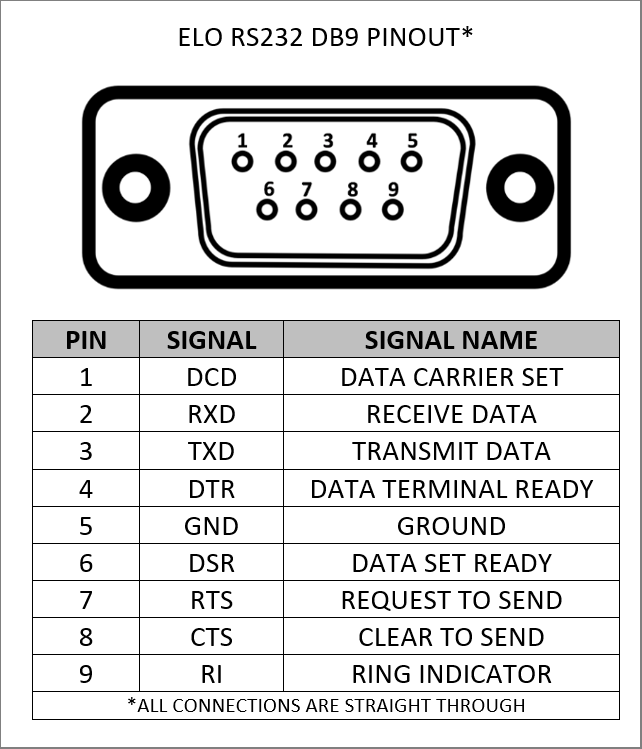

Voor touchverbindingen is een rechtstreekse pin-naar-pin male naar female seriële DB9 9-pins kabel de standaard (zoals pin 1 aan het ene uiteinde verbonden met pin 1 aan het andere uiteinde, pin 2 met pin 2, enz.).

Null-modem seriële kabels (die pinnen 2 en 3 kruisverbinden) werken niet.

De minimale verbinding voor serieel bij gebruik van de multi-touch Windows driver is pinnen 2 en 5, rechtstreekse verbinding.

De minimale verbinding voor serieel bij gebruik van de single-touch 5-series Windows driver is pinnen 2, 3, 5, 6 en 8, allemaal rechtstreekse verbinding. De vereiste kan worden verminderd tot alleen pinnen 2 en 5 door de driver te installeren met stille installatie en de optie /NoHandshake op te nemen. Zie de gebruikershandleiding in de Gemeenschappelijke sectie van de uitgepakte bestanden voor meer details.

Wanneer de single-touch driver laadt, verzendt deze een commando (op pin 2) naar de controller voor identificatie. De controller verzendt een antwoord op pin 3. Pin 5 is aarde, die nodig is om elk circuit/signaalpad te voltooien. Wanneer de controller is ingeschakeld, bevestigt deze pin 6 (DSR). Wanneer de controller zijn zelftest voltooit, bevestigt deze pin 6 (CTS). Standaard zal de single-touch driver niet laden tenzij die pinnen hoog (+ 5 vdc) zijn bevestigd.
