Dit artikel biedt de stappen om de firmwareversie op IDS 02 serie Elo aanraakschermen bij te werken

Zie onderstaande informatie over hoe je de firmware op een IDS 02 Serie Elo Monitor kunt bijwerken.

• Windows XP of Windows 7 hostcomputer
• Videokabel (VGA, HDMI of DisplayPort)
• USB-kabel (type A naar type B)
• CDM v2.12.06 WHQL Certified.zip
• CP210x_Windows_Drivers
• ISP_Tool V4.5.183.exe

Stappen voor het upgraden van de firmware op IDS 01/02 Serie:

Sluit de videokabel en de USB-kabel van de host-PC aan op de monitor. Zet de monitor en de host-PC aan.

1. Kopieer de inhoud van de CDM v2.12.06 WHQL Certified.zip map naar het bureaublad.

2. Installeer de dpinst-amd64.exe toepassing. (Gebruik dpinst-x86.exe voor 32-bit machines)

3. Installeer de CP210x_Windows_Drivers op de Windows-machine in het systeem.

4. Open de tool ISP_Tool V4.5.183.exe (er verschijnt een venster)

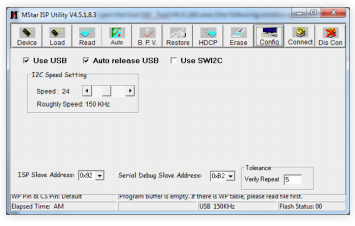

a. Klik op het CONFIG-tabblad

b. Vink de selectievakjes “Gebruik USB en de Auto release USB” aan. Stel de I2C-snelheid in op 24 (snelheden hoger dan 24 worden niet

 aangeraden).

5. Klik op het Connect-tabblad.

Er verschijnt een pop-up die het apparaattype aangeeft (zoals het venster hieronder). Druk op OK.

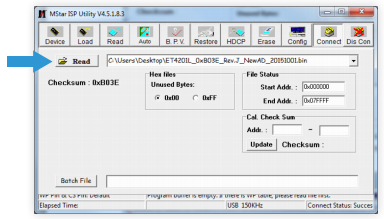

6. Klik op het Read-tabblad

                a. Selecteer de Lees-knop en kies het firmwarebestand dat moet worden gebruikt.

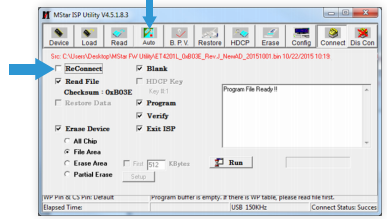

7. Selecteer het Auto-tabblad en schakel het ReConnect-vakje uit.

8. Selecteer Uitvoeren. Dit begint het proces van het bijwerken van de firmware. Houd er rekening mee dat dit proces

 enkele minuten zal duren. Zorg ervoor dat je geen kabels loskoppelt of het display aanraakt terwijl de

 firmware wordt bijgewerkt.

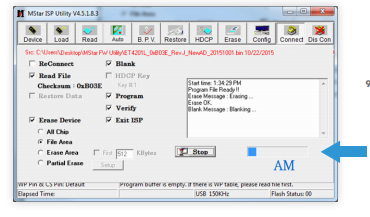

9. Je ziet de Statusbalk die de voortgang toont

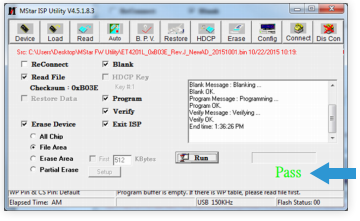

10. Wanneer het proces is voltooid, zal de monitor opnieuw opstarten. Na een monitorherstart,

 zie je PASS in het groen onder de statusbalk. De firmware zal nu zijn

 bijgewerkt naar de laatste firmware.
