Dit artikel legt uit hoe je de firmware op Elo IDS Touchmonitors kunt bijwerken.

I. Vereiste materialen:

* Windows XP of Windows 7 hostcomputer
* Videokabel (VGA, HDMI of DisplayPort)
* USB-kabel (type A naar type B)
* CDM v2.12.06 WHQL Geverifieerd.zip
* CP210x_Windows_Drivers
* ISP_Tool V4.5.183.exe

2. Stappen voor het upgraden van de firmware op IDS 01/02 Series:
Verbind de videokabel en de USB-kabel van de host-PC met de monitor. Zet de monitor en de host-PC aan.

1. Kopieer de inhoud van de map CDM v2.12.06 WHQL Geverifieerd.zip naar het bureaublad.
2. Installeer de dpinst-amd64.exe toepassing. (Gebruik dpinst-x86.exe voor 32-bit computers)
3. Installeer de CP210x_Windows_Drivers voor de Windows-machine op het systeem.

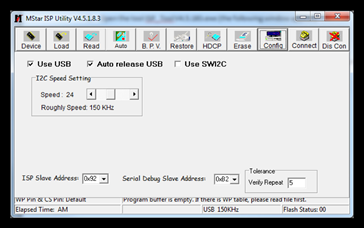

4. Open het hulpmiddel ISP_Tool V4.5.183.exe (het volgende venster verschijnt) a. Klik op het CONFIG-tabblad



b. Selecteer de selectievakjes “Gebruik USB en de Auto release USB”. Stel de I2C-snelheid in op 24 (snelheden hoger dan 24 worden niet aanbevolen).

5. Klik op het Connect-tabblad.
Een pop-up met het apparaattype verschijnt (zoals het onderstaande venster). Druk op OK.

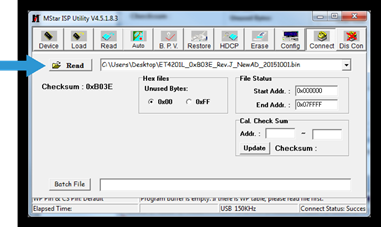

6. Klik op het Read-tabblad
a. Selecteer de Read-knop en kies het firmwarebestand dat moet worden gebruikt.

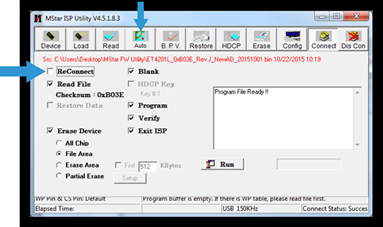

7. Selecteer het Auto-tabblad en deselecteer het ReConnect-vakje.



8. Selecteer Uitvoeren. Dit start het proces van het bijwerken van de firmware. Houd er rekening mee dat dit proces enkele minuten kan duren. Zorg ervoor dat je geen kabels loskoppelt of het scherm aanraakt terwijl de firmware wordt bijgewerkt.

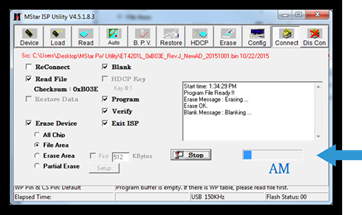

9. Je ziet de Statusbalk die de voortgang aangeeft

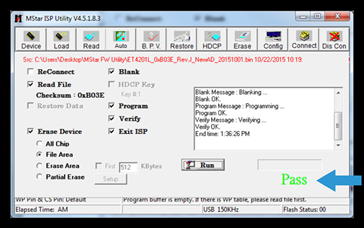

10. Wanneer het proces is voltooid, wordt de monitor opnieuw opgestart. Na een herstart van de monitor zie je PASS in het groen onder de statusbalk. De firmware is nu bijgewerkt naar de nieuwste firmware.
