Zie hieronder de stappen om de firmware op een IDS 02-monitor met een "nieuwe" AD-kaart bij te werken.

Benodigdheden

1.     USB A-B Kabel

2.     Stroomkabel

3.     Video Kabel (VGA, HDMI of DisplayPort)

4.     Windows 7/8/8.1/10 Computer (externe pc, NIET ECM)

5.     Firmware updatebestanden Rev. D: https://tinyurl.com/w4yaq4h

6.     Firmware Upgrade Tool V00.07: https://tinyurl.com/u45z8ch

Stappen

1. Sluit USB-, Video- en stroomkabels aan tussen de host-pc en de IDS-02-monitor. Voer dit proces niet op afstand uit.

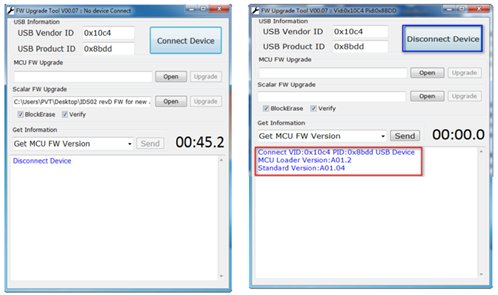

2. Open F/W Upgrade Tool V00.07 op de pc en klik op de Connect Device knop.

a.     Je zou een bericht moeten ontvangen zoals hieronder weergegeven.

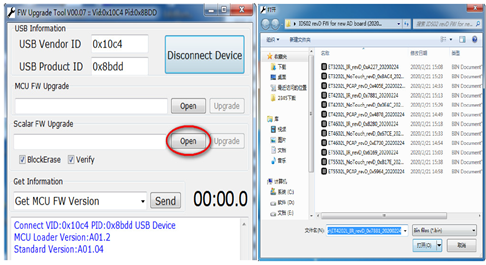

3. Klik Open en selecteer het juiste firmwarebestand om te uploaden.

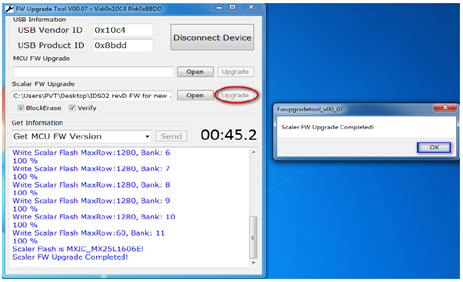

 4. Klik Upgrade om het programma te starten. Wanneer de upgrade is voltooid, verschijnt er een bericht met de tekst: "Scaler FW Upgrade Completed", klik op de "OK" knop.




5.     Na het updaten van de firmware, open een zwart scherm (black.jpg)

a.     Als sneeuw of witte pixels worden gezien (snow_example.png), is ECMG3 een probleem en moet deze worden opgestuurd voor RMA.

b.     Als continue aan of uit wordt gezien, moet het volledige systeem (monitor + ecm) voor RMA worden opgestuurd.

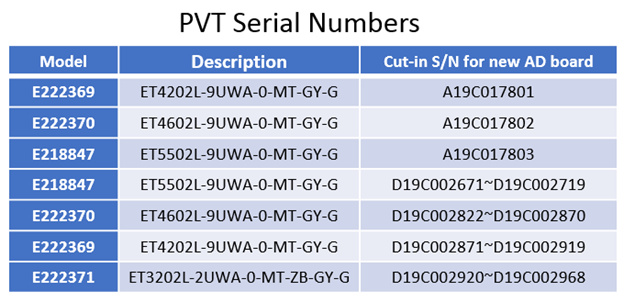

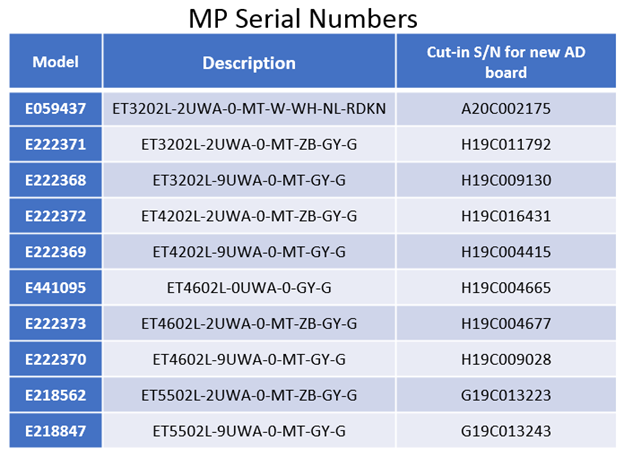

Nieuw AD Bord Serienummer Invoer

Zie .PDF op gerelateerd tabblad.
