Dit artikel biedt het seriële protocol en de pin-layout voor de RS232 TRS-jack voor de Elo 5553L-monitor

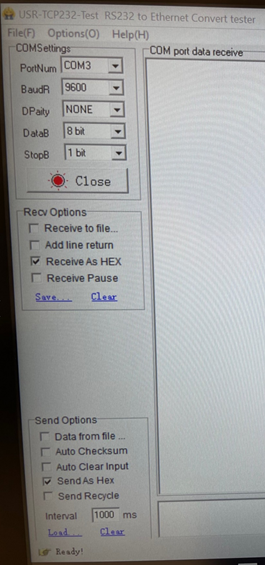

Het RS232 seriële protocol dat wordt gebruikt op de Elo 5553L/6553L IDS-monitoren is hieronder gegeven.
- BUAD-snelheid = 9600
- Pariteit = GEEN
- Gegevensbits = 8
- Stopbits = 1

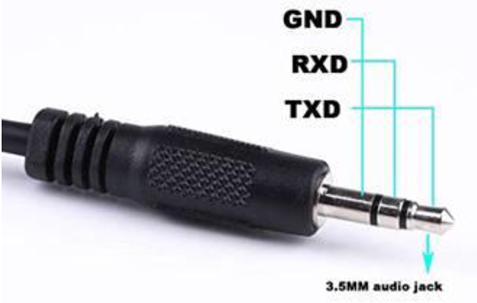

De pin-layout en het diagram van de 3,5 mm TRS-jack voor seriële RS232 zijn hieronder weergegeven.
