Dit artikel legt de montagemogelijkheden uit voor de 63-serie Open Frame Monitors

Algemene montage-informatie

De OSD-tekst kan worden gedraaid tussen portret- en landschapsmodus via het OSD-menu om beter aan uw montageoriëntatie te voldoen.

Portret- en Landschapsmodus

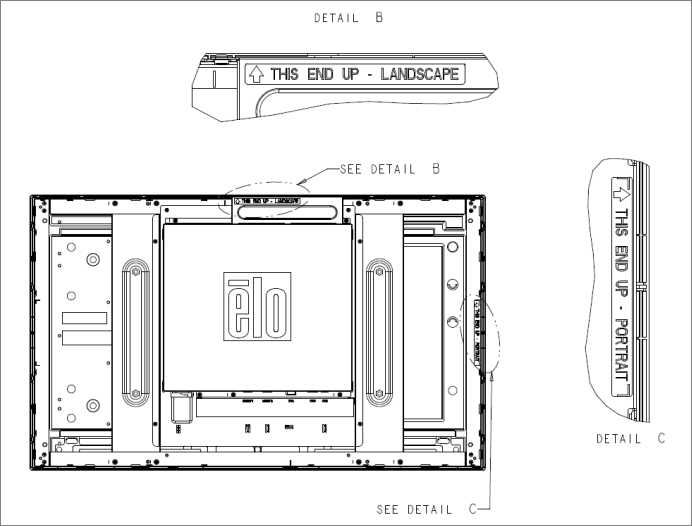

De monitor kan alleen in portret- of landschapsmodus worden geïnstalleerd volgens het onderstaande diagram. De THIS END UP-sticker wijst naar boven.

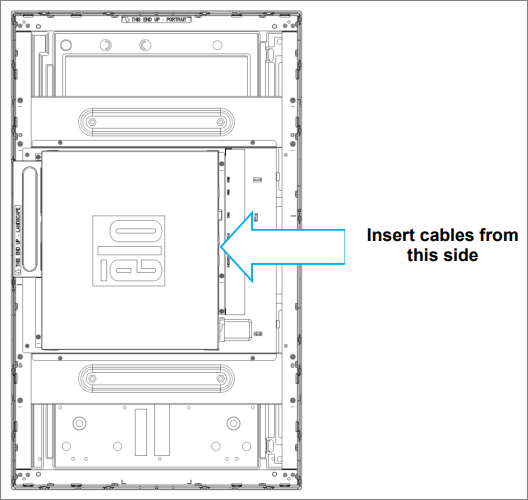

De portretmodus kan alleen worden geïnstalleerd in de 90 graden-oriëntatie zodat het Elo-logo op de achterkant naar links is gedraaid en de kabels van de rechterkant zijn verbonden, zoals de volgende afbeelding toont.

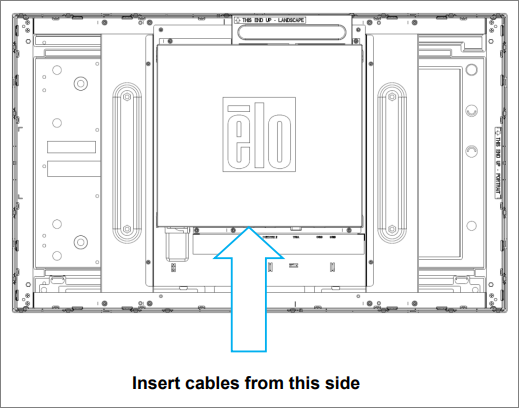

De landschapsmodus kan alleen worden geïnstalleerd in de 0 graden zodat het Elo-logo op de achterkant niet is gedraaid en de kabels van onderen zijn verbonden, zoals de onderstaande afbeelding toont.



Zijmontage

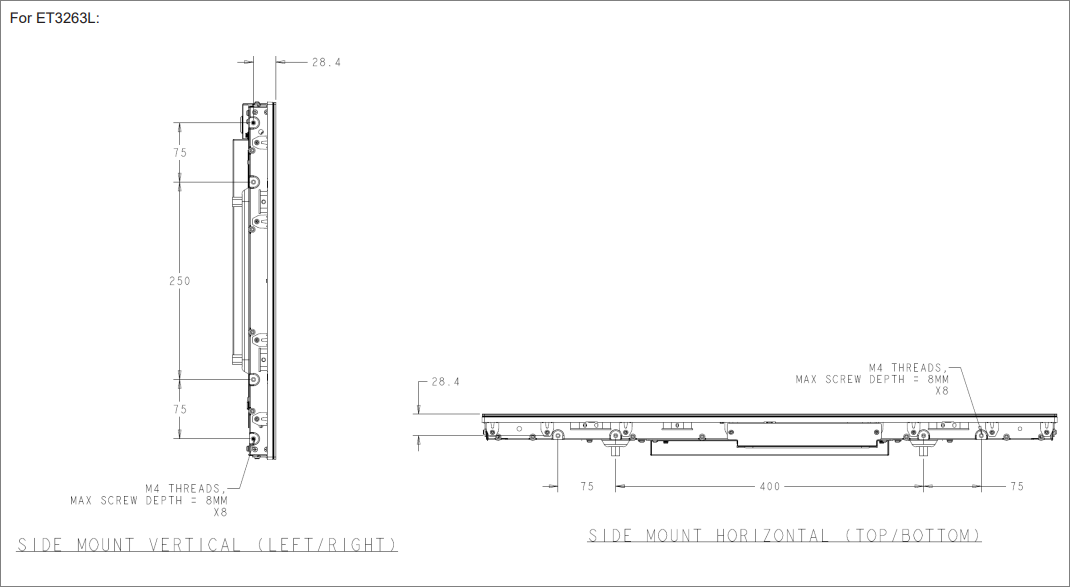

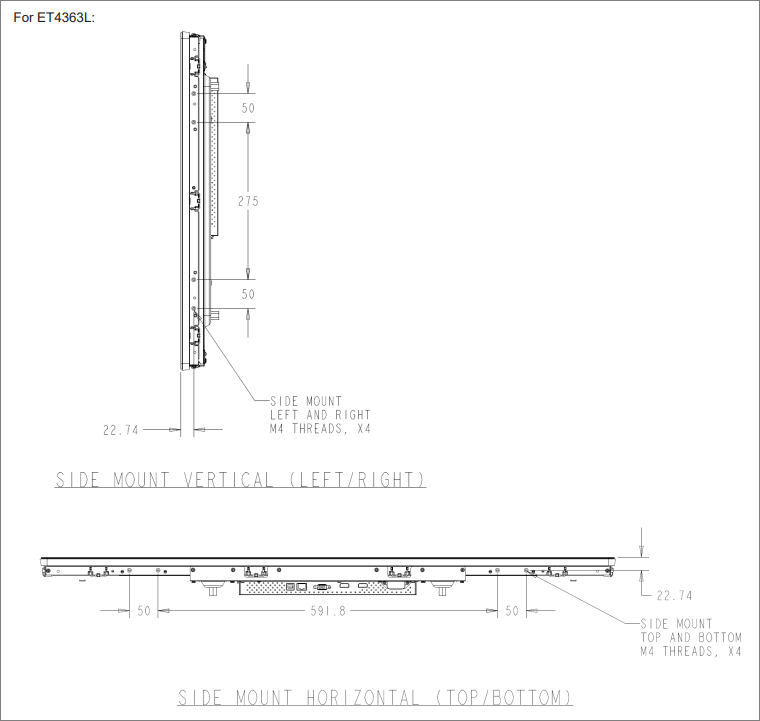

Er zijn schroefdraadgaten aan de zijkanten van de monitor voor montage.




Verzonken montagebeugels
Verzonken montagebeugels zijn inbegrepen in de doos en in een optionele kit voor ET3263L/ET4363L.

Achterste VESA-montage

• Voor ET3263L:

• Voor ET4363L:

Raadpleeg www.elotouch.com voor dimensionale tekeningen.
