Waar kan ik informatie vinden over P/N: E180092, UK Power Brick Kit?

Dit artikel legt uit waar je informatie kunt vinden over P/N: E180092, United Kingdom Power Brick Kit

De onderstaande informatie is voor de 50W Power Brick die verkocht wordt voor Elo Open Frame monitors die in het Verenigd Koninkrijk worden gebruikt.

Elo Power Brick Kit, P/N: E180092
UPC Code: 741149326087
Elo P/N Beschrijving: ELO-PWR-BRICKCAB- LVL6-UK12V, 4.16A, 50W-R
Beoogde Geografie: Verenigd Koninkrijk
Voedingsadapter Basis P/N: E217485

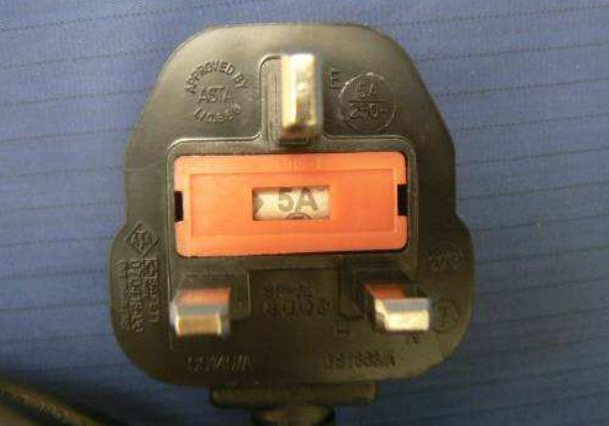

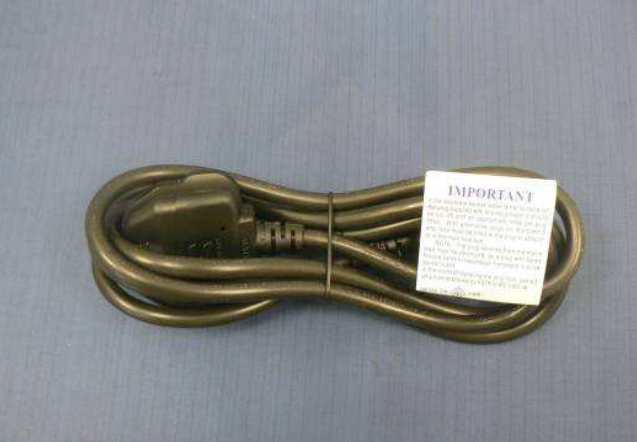

AC Voedingskabel Beschrijving: Zwart, 1.8m, UK stekker naar IEC 60320-C13

Specificaties:

1. TOEPASSING
•   Dit document definieert de specificatie voor de Delta ADP-50YH power brick.

2. ALGEMENE BESCHRIJVING
•   50W Externe Power Brick ・Level VI ・LPS ・RoHS compliant

3. ALGEMENE SPECIFICATIE
•   Delta Power Brick
•   Afmetingen 120mm (L) × 52.5mm (W) × 32.5mm (H) of 110mm (L) × 62.0mm (W) × 31.5mm (H) (zonder uitsteeksels en kabel)
•   Gewicht - Ongeveer 284g
•   Stekker - 3pin (IEC60320-1 C14)
•   Kleur - Zwart
•   Uitgang - DC kabel

o   Lengte Ongeveer 1.8m
o   Kabel 17AWG
o   Stekker Buitenste φ5.5 Binnen φ2.1

4. MILIEUSPECIFICATIE
•   Werk temperatuur 0～40℃
•   Werkvochtigheid Delta: 8～95%RH (Onder geen condensatie）
•   Opslag temperatuur Delta: -20～95℃
•   Opslagvochtigheid 10～90%RH (Onder geen condensatie）5～95%RH (Onder geen condensatie）

5. INVOERSPECIFICATIE
•   Spanning

o Rating AC100-240V
o Werkzaam bereik AC90-264V

• Frequentie

o Rating 50 ／60Hz
o Werkzaam bereik 47-63Hz

•   AC ingangsvermogen - Delta: Max.1.7A

6. UITGANGSPECIFICATIE (POWER BRICK）
•   Rating spanning - DC12V
•   Uitgangsstroom - Max. 4.16A
•   Rimpelspanning - Minder dan 300mVp-p (Onder normale AC voeding invoer）

7. VEILIGHEIDSPECIFICATIE
•   Lekkage stroom - Delta: minder dan 0.60mA
•   Doorlaatspanning - 3000VAC, minder dan 10mA, 1sec
•   Isolatie weerstand - DC500V, groter dan 20MΩ, 1sec
•   Anderen

o OVP functie
o SCP functie

8. REGELGEVING
• Power brick

o Veiligheid: PSE, UL, c-UL, Argentina S-Mark, PSB, GOST, NOM, TUV-GS, KC, CCC, BSMI
o EMI: VCCI-B, CE, FCC, C-Tick

9. BETROUWBAARHEID
•   MTBF - Delta: 100.000 uur (Onder 25℃）

10. VOORZORGSMAATREGELEN EN ANDEREN
•   Voor power brick alleen
•   Garantie vervalt bij klantmodificatie.
•   Spec wijziging - Deze specificatie zal zonder kennisgeving worden bijgewerkt.

Foto's

Tekeningen
