Dit artikel biedt technische informatie over P/N: E695530, 18W USBC PD-lader met (VS, EU, VK) stekkeropties.
Deze voedingsadapter wordt geleverd met het Elo Pay 7-inch apparaat.
Specificaties van de voedingsadapter – Billion onderdeelnummer BQ018-090200CXXMEW0
Spanning Ratings van de Uitgang
5V / 3A
9V / 2A
5.9V / 3A
11V / 2A
Elektrische Specificaties
Ingangseisen
Ingangsspanning
Bedrijfsbereik: 100 – 240 VAC
Ontwerpbereik: 90 – 264 VAC
Ingangsfrequentie
Bedrijfsbereik: 50 – 60 Hz
Ontwerpbereik: 47 – 63 Hz
Ingangsstroom
Maximaal: 0.6 A bij volle belasting met 230 VAC
Inschakelstroom
Maximaal: 70A bij 230 VAC (koude start, volle belasting, 25 ℃)
Ingangsinterruptie voldoende om onder de regulering te vallen, reset inschakelbeperking.
Energieverbruik
< 0.075 W bij 115/230 VAC-ingang met 5V-uitgang
Efficiëntie
Gemeten bij 25%, 50%, 75% en 100% belasting met 115/230 VAC-ingang (60/50Hz), na 30 minuten inwerkperiode.
| Uitgang | DOE VI | CoC V5 Niveau II |
|---|---|---|
| 5V / 3A | 81.39% | 81.84% |
| 9V / 2A | 85.00% | 85.45% |
| 5.9V / 3A | 82.39% | 82.92% |
| 11V / 2A (max 18W) | 85.00% | 85.45% |
Outputvereisten
Uitschakelspanning
PD-modus:
| Uitgang | Spanningsregulering | Belastingsbereik |
|---|---|---|
| 5.0V | 4.75V – 5.25V | 0A – 3A |
| 9.0V | 8.55V – 9.45V | 0A – 2A |
PPS-modus:
| Uitgang | Spanningsregulering | Belastingsbereik |
|---|---|---|
| 3.3V – 5.9V | 3.135V – 6.195V | 0A – 3A ±150mA |
| 3.3V – 11V | 3.135V – 11.55V | 0A – 2A ±150mA (max 18W) |
Piekbelasting
Bij 5V-uitgang: 6.0A / 1ms bij 115/230 VAC-ingangscondities.

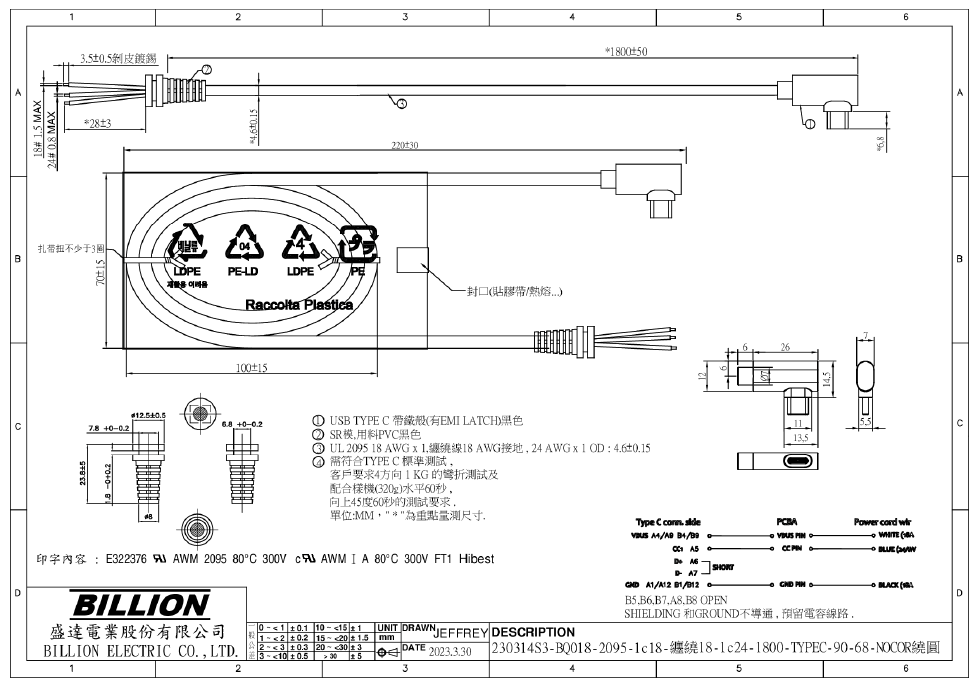

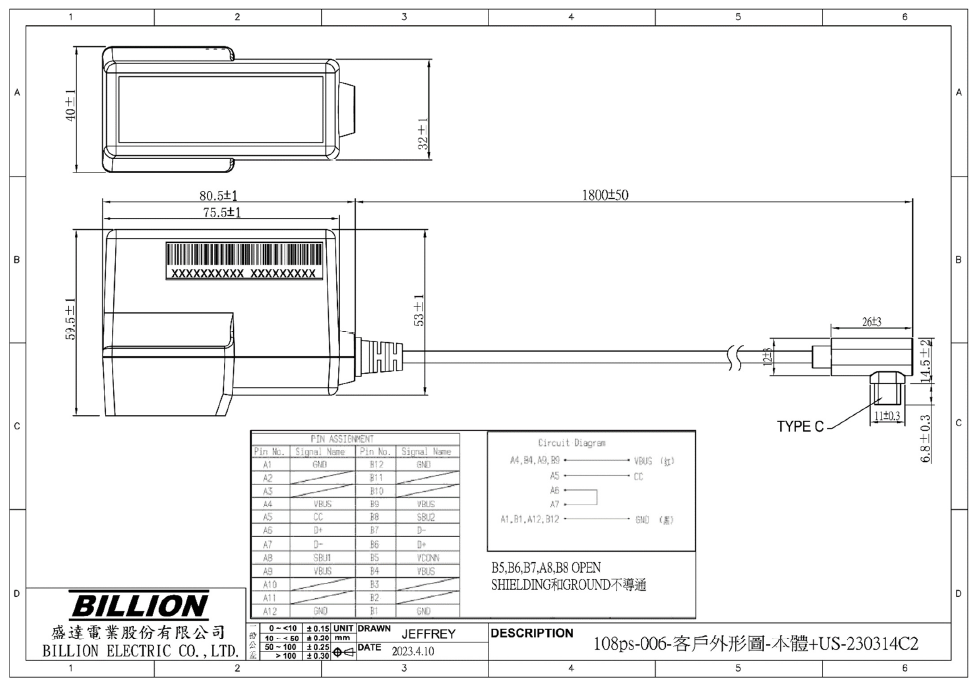

Schema:

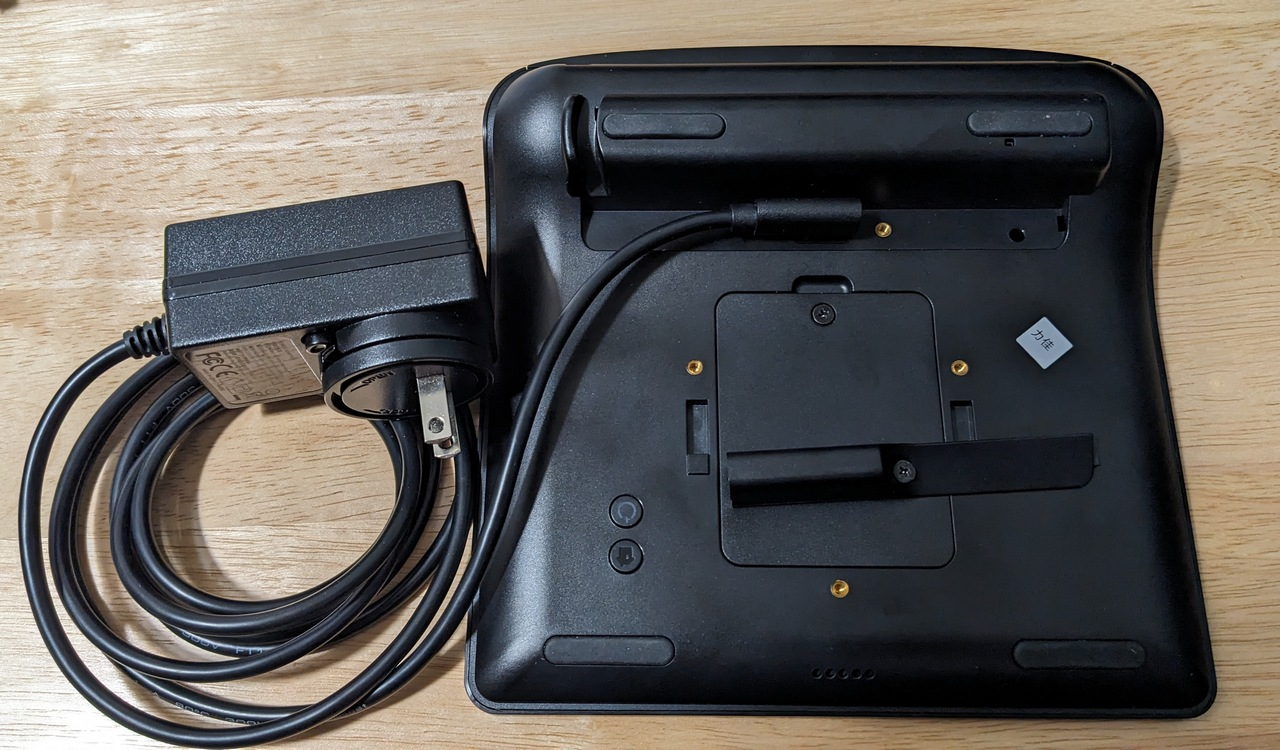

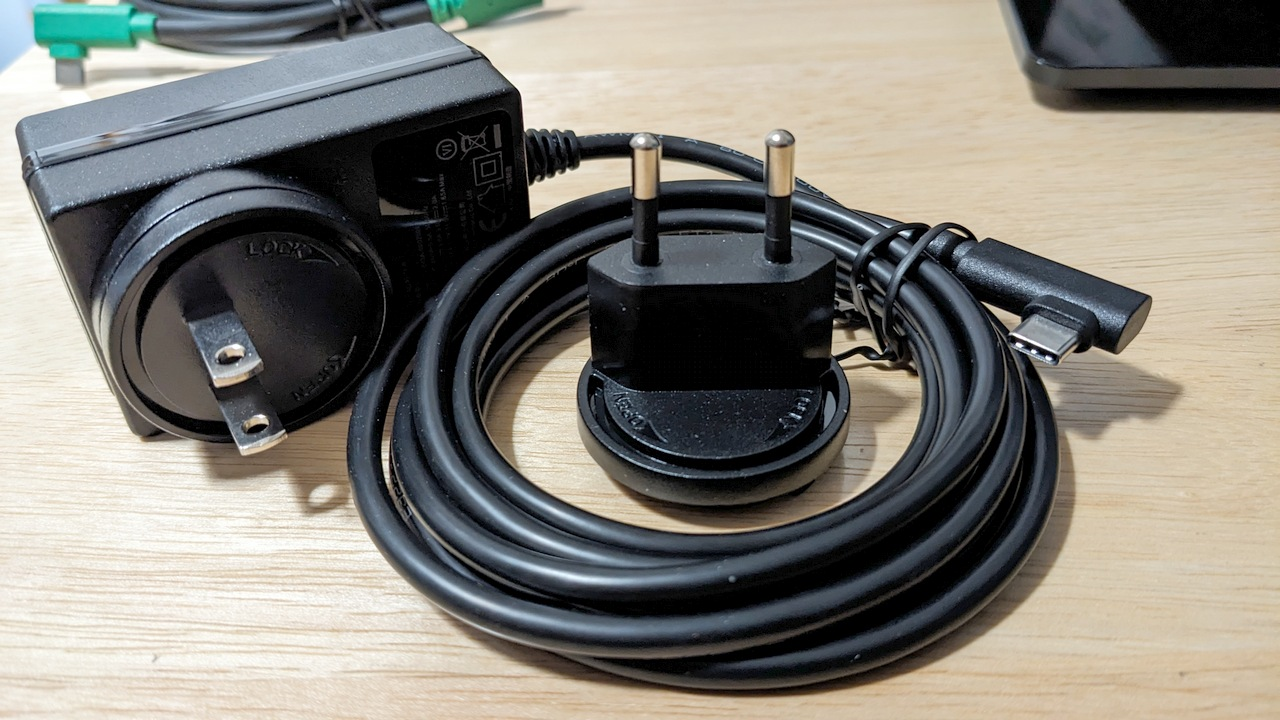

Foto's:
