Waar kan ik specificaties voor de voeding vinden, P/N: E516762?

Dit artikel biedt specificaties voor de power brick P/N: E516762.

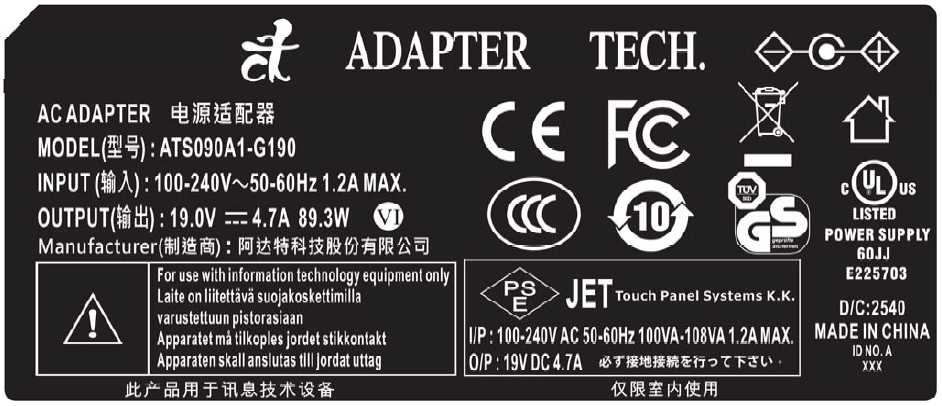

De ATS090A1-G190 is een 90W universele AC-DC voeding ontworpen voor industriële controllers en I.T.E. toepassingen. Het levert een DC-uitgang van 19V met hoge efficiëntie en meerdere beveiligingsfuncties.

Kenmerken

Ingang: Universeel 100 ~ 240 VAC / 50 ~ 60 Hz, geen schuifschakelaar vereist
Uitgang: +19.0 V / 0 ~ 4.7 A

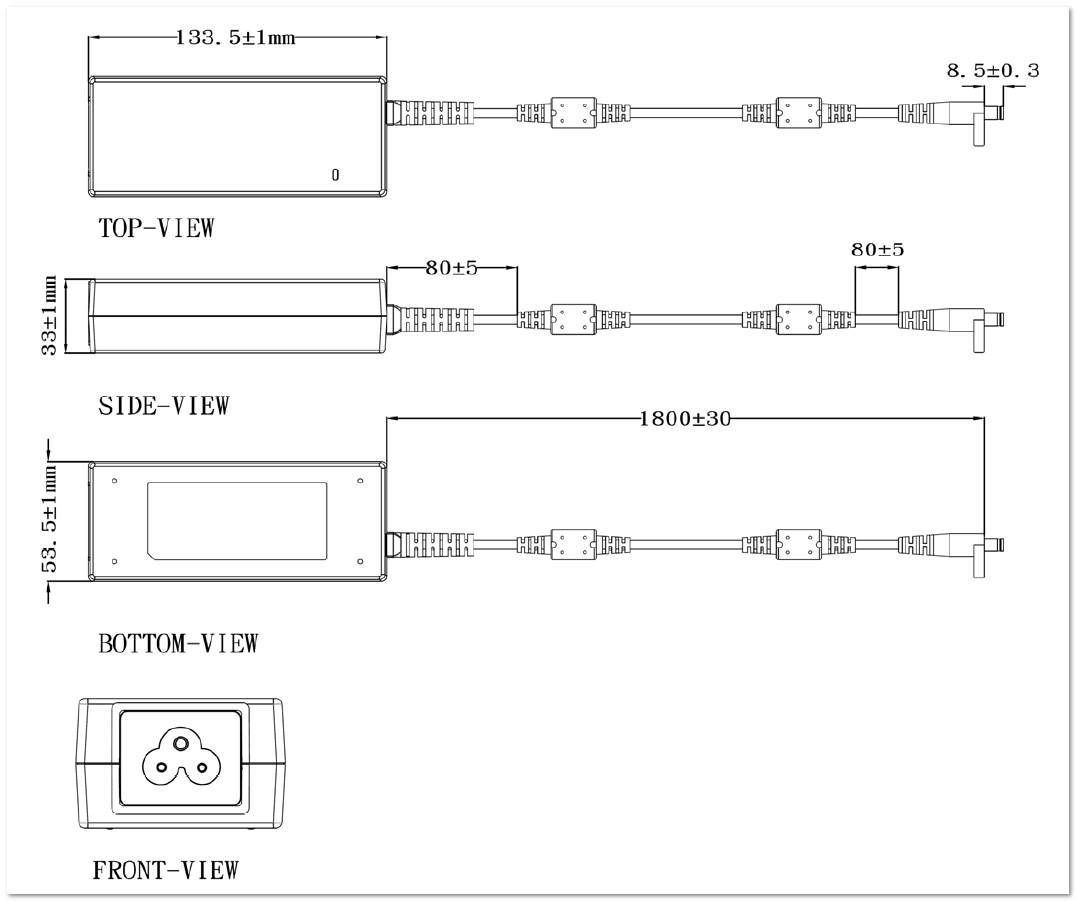

Afmetingen behuizing: 133.5 (L) × 53.5 (B) × 33.0 (H) ± 1 mm
Efficiëntie: Gemiddeld ≥ 88%, ≥ 79% @ 10% belasting
Veiligheid: CUL / UL / GS / PSE / CCC gecertificeerd
EMI: CE / FCC Klasse B (geleiding & straling)
Beveiliging: OVP, SCP, OCP, OTP
Toepassing: Geschikt voor I.T.E. en industrieel controller gebruik
Normen: Voldoet aan DoE Level VI / ErP Lot 7

Ingangspecificaties

Spanning: Universeel 100 ~ 240 VAC, enkel-fase
Frequentie: 50 ~ 60 Hz
Stroom: 1.2 A Max.
Inrushstroom: 80 A max @ 230 VAC (koude start, 25°C, volle belasting)
Efficiëntie: Gemiddeld ≥ 88% (115 & 230 VAC), ≥ 79% @ 10% belasting
Stroomverbruik: ≤ 0.21 W (geen belasting)
Vermogen: ≥ 0.9 @ volle belasting
Opmerking: Gemiddelde efficiëntie (Eff_av) berekend uit 25%, 50%, 75% en 100% belastingmetingen

Uitgangspecificaties

DC-uitgangsspanning: +19.0 V ± 5%
Stroom: 4.7 A Max.
Regulatie: 18.05 V min ~ 19.0 V typ ~ 19.95 V max
Ripple & Ruis: 228 mVp-p Max (20 MHz bandbreedte, 0.1 μF + 47 μF caps aan output)
Totaal vermogen: 89.3 W Max.

Beveiligingsfuncties

Overspanningsbeveiliging (OVP): 150% Vout Max, sluit af bij 50% belasting
Kortsluitbeveiliging (SCP): Autorecovery
Overstroombeveiliging (OCP): 180% Iout Max, autorecovery
Overtemperatuurbeveiliging (OTP): Autorecovery

Veiligheidsvereisten

Dielectriciteitsterkte: Primaire naar secundaire 3000 VAC RMS, Primaire naar aardingskader 1770 VAC RMS, 1 minuut elk
Isolatieweerstand: ≥ 10 MΩ, 500 VDC (Primaire naar Secundaire / Primaire naar Aardingskader)
Leidingstroom: <5 ma="mA" rms="RMS">
Aardtest: <0.1>
