Dit artikel geeft specificaties voor Elo P/N: E695712, 120W voedingsadapter.

Elektrische kenmerken

Ingangskenmerken

Gespannen spanning

• Gespannen invoerspanning: 100 Vac – 240 Vac.

Ingangsspanningsbereik

• De adapter moet werken van 90 Vac tot 264 Vac.

Gespannen frequentie

• Gespannen frequentie: 50 Hz – 60 Hz.

Ingangsfrequentie

• Ingangsfrequentie: 47 Hz – 63 Hz.

Ingangsstroom

• <2.0 A rms bij 100 Vac invoer en maximale belasting.

Inschakelstroom

• De maximale inschakelstroom mag minder dan 150 A zijn bij 264 Vac invoer en mag geen schade aan de adapter veroorzaken.

Energie-efficiëntie

• Minimale efficiëntie van 88% gemeten bij zowel 115 Vac als 230 Vac invoerspanning, bij belastingstoestanden van 25%, 50%, 75% en 100%, inclusief DC-kabelverliezen.

Standbyvermogen

• Maximaal standbyvermogen van minder dan 0.21 W bij zowel 115 Vac als 230 Vac invoer.

Uitgangskenmerken

Gespannen uitgangsspanning

• De gespannen uitgangsspanning is gespecificeerd op 24.0 VDC.

Spanningsuitgangsbereik

• De uitgangsspanning zal variëren van 22.8 VDC tot 25.2 VDC wanneer de belasting wordt toegepast.

Gespannen vermogen

• Deze adapter ondersteunt een continue uitgang van 120 Watt onder alle opgegeven omstandigheden.

Gespannen stroom

• Deze adapter kan werken van 0 A tot 5 A, met de uitgangsspanning binnen het gespecificeerde bereik in sectie Spanningsuitgangsbereik.

Uitgangsruis en -golf (Ingangs AC-spanning: 100 V –240 V)

• De uitgangsgolfspanning is beperkt tot 240 mV piek-tot-piek of minder.
• De uitgangsruis spanning is ook beperkt tot 240 mV piek-tot-piek of minder.

Gemeten methoden:

• T1: Uitgevoerd met een 20 MHz bandbreedte oscilloscoop.
• T2: Een 0.1 µF keramische condensator en een 10 µF elektolytische condensator toegepast over de uitgangsaansluitterminals.
• T3: Metingen genomen aan het einde van de DC-kabel.

Stabiliteit

De adapter werkt onvoorwaardelijk stabiel binnen zijn normale bedrijfsspecificaties.

Bescherming

Kortsluitbescherming

• De adapter beschermt tegen kortsluiten tussen uitgangsterminals zonder brandgevaar of schade te veroorzaken en hervat de normale werking zodra de kortsluiting is verwijderd.

Overstroombeveiliging

• Wanneer overstroom optreedt (120% < OCP <180%), vermindert de ingangsvermogen of stopt de uitgang zonder schade te veroorzaken, met automatische herstel na verwijdering van de overstroomtoestand.

Piekbelasting

• Bij werking met een invoer van 100–220 Vac, blijft de uitgangsspanning binnen 18–26 V, met specifieke pieklasten gedefinieerd als volgt:
• 8 A piek gedurende een periode van 2 ms (duty cycle ongeveer 14, aangenomen 2 A RMS), op- en afschakel snelheid: 2 .5 A/µs.
• 20 A piek gedurende een periode van 100 µs (duty cycle ongeveer 40, aangenomen 2 A RMS), op- en afschakel snelheid: 2 .5 A/µs.

Aansluitdimensies:

• DC barrel plug 2.5mm (+/- 0.1mm) pin ID, 5.5mm (+/- 0.05mm) barrel OD, 8.0mm (+/- 0.3mm) Barrel lengte) | Middenpin positief

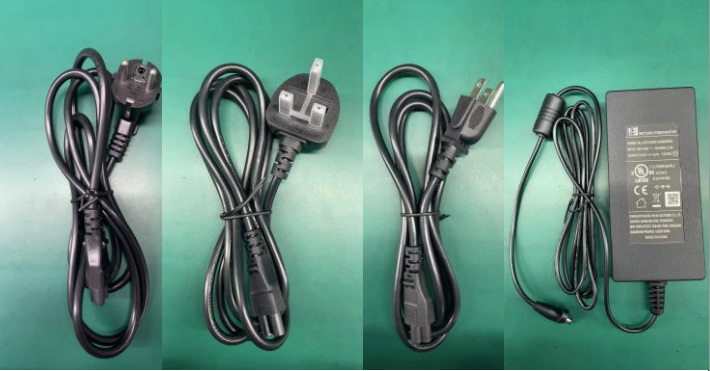

Foto:

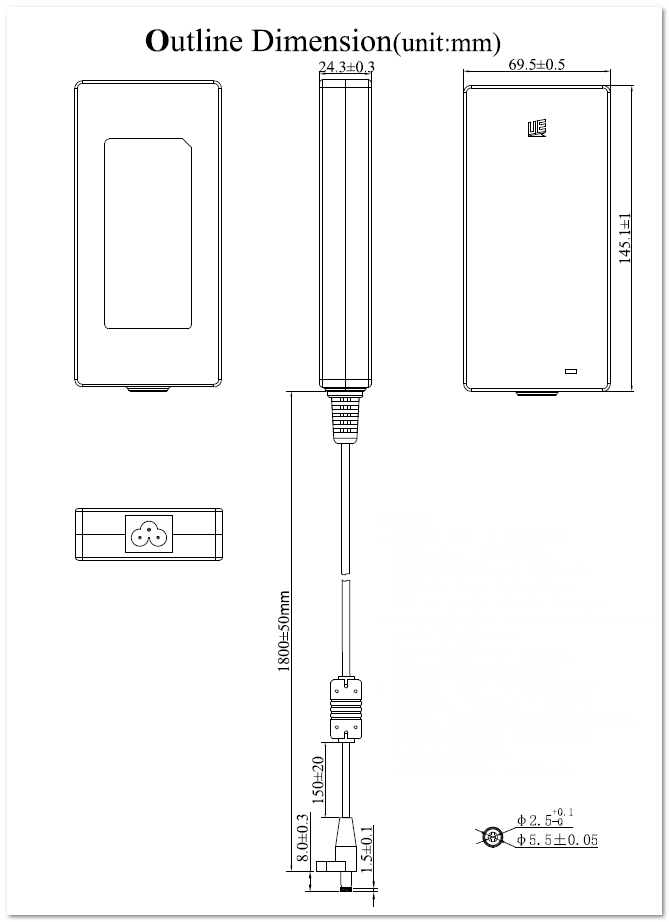

Tekening:
