Dit artikel biedt de tekeningen en specificaties voor de E005277 voeding adapter
Hieronder staan specificaties en tekeningen voor de E005277 voeding brick kit.
De E005277 voeding adapter kit omvat een van de onderstaande voeding adapters:
- E217485 PWR-BRICK,12V,50W,LVL VI,2.1D,DELTA
- E757851 PWR-BRICK,12V,50W,LVL VI,2.1D,FSP
Deze kit bevat ook een (1) AC voedingskabel: Zwart, 1.8m, NA stekker naar IEC 60320-C13
Specificaties:
1. TOEPASSING
• Dit document definieert de specificaties voor Delta ADP-50YH of FSP FSP050-DIBAN2 voeding brick.
2. ALGEMENE OMSCHRIJVING
• 50W Externe Voeding Brick ・Level VI ・LPS ・RoHS compliant
3. ALGEMENE SPECIFICATIES
• Delta Voeding Brick
• Afmetingen 120mm (L) × 52.5mm (B) × 32.5mm (H) of 110mm (L) × 62.0mm (B) × 31.5mm (H) (zonder uitstulpingen en kabel)
• Gewicht - Ongeveer 284g
• Stekker - 3pins (IEC60320-1 C14)
• Kleur - Zwart
• Uitgang - DC kabel
• Afmetingen 120mm (L) × 52.5mm (B) × 32.5mm (H) of 110mm (L) × 62.0mm (B) × 31.5mm (H) (zonder uitstulpingen en kabel)
• Gewicht - Ongeveer 284g
• Stekker - 3pins (IEC60320-1 C14)
• Kleur - Zwart
• Uitgang - DC kabel
o Lengte Ongeveer 1.8m
o Kabel 17AWG
o Stekker Buiten φ5.5 Binnen φ2.1
o Kabel 17AWG
o Stekker Buiten φ5.5 Binnen φ2.1
4. MILIEUSPECIFICATIES
• Werktemperatuur 0～40℃
• Werfvochtigheid Delta: 8～95%RH (Onder niet-condensatie）
• Opslagtemperatuur Delta: -20～95℃
• Opslagvochtigheid 10～90%RH (Onder niet-condensatie）5～95%RH (Onder niet-condensatie）
• Werfvochtigheid Delta: 8～95%RH (Onder niet-condensatie）
• Opslagtemperatuur Delta: -20～95℃
• Opslagvochtigheid 10～90%RH (Onder niet-condensatie）5～95%RH (Onder niet-condensatie）
5. INVOER SPECIFICATIES
• Spanning
o Nominaal AC100-240V
o Werkbare range AC90-264V
o Werkbare range AC90-264V
• Frequentie
o Nominaal 50 ／60Hz
o Werkbare range 47-63Hz
o Werkbare range 47-63Hz
• AC inlaatstroom - Delta: Max.1.7A
6. UITVOER SPECIFICATIES (VOEDING BRICK）
• Nominaal spanningsniveau - DC12V
• Uitgangsstroom - Max. 4.16A
• Rimpelspanning - Minder dan 300mVp-p (Onder normale AC spanningsinvoer）
• Uitgangsstroom - Max. 4.16A
• Rimpelspanning - Minder dan 300mVp-p (Onder normale AC spanningsinvoer）
7. VEILIGHEIDS SPECIFICATIES
• Lekkage stroom - Delta: minder dan 0.60mA
• Moeite spanning - 3000VAC, minder dan 10mA, 1sec
• Isolatieweerstand - DC500V, groter dan 20MΩ, 1sec
• Overige
• Moeite spanning - 3000VAC, minder dan 10mA, 1sec
• Isolatieweerstand - DC500V, groter dan 20MΩ, 1sec
• Overige
o OVP functie
o SCP functie
o SCP functie
8. REGELGEVING
• Voeding brick
o Veiligheid: PSE, UL, c-UL, Argentinië S-Mark, PSB, GOST, NOM, TUV-GS, KC, CCC, BSMI
o EMI: VCCI-B, CE, FCC, C-Tick
o EMI: VCCI-B, CE, FCC, C-Tick
9. BETROUWBAARHEID
• MTBF - Delta: 100.000 uur (Onder 25℃）
10. GARANTIE
• Garantieperiode is 3 jaar.
• We vervangen productie binnen garantieperiode
• Betaalde diensten zijn beschikbaar na garantieperiode.
• Kostenloos is niet beschikbaar vanwege verkeerde bediening binnen garantie.
• We vervangen productie binnen garantieperiode
• Betaalde diensten zijn beschikbaar na garantieperiode.
• Kostenloos is niet beschikbaar vanwege verkeerde bediening binnen garantie.
11. VOORZORGINGEN EN ANDEREN
• Voor voeding brick alleen
• Garantie vervalt bij klantwijzigingen.
• Specificatiewijziging - Deze specificatie wordt zonder kennisgeving bijgewerkt.
• Garantie vervalt bij klantwijzigingen.
• Specificatiewijziging - Deze specificatie wordt zonder kennisgeving bijgewerkt.
Foto's

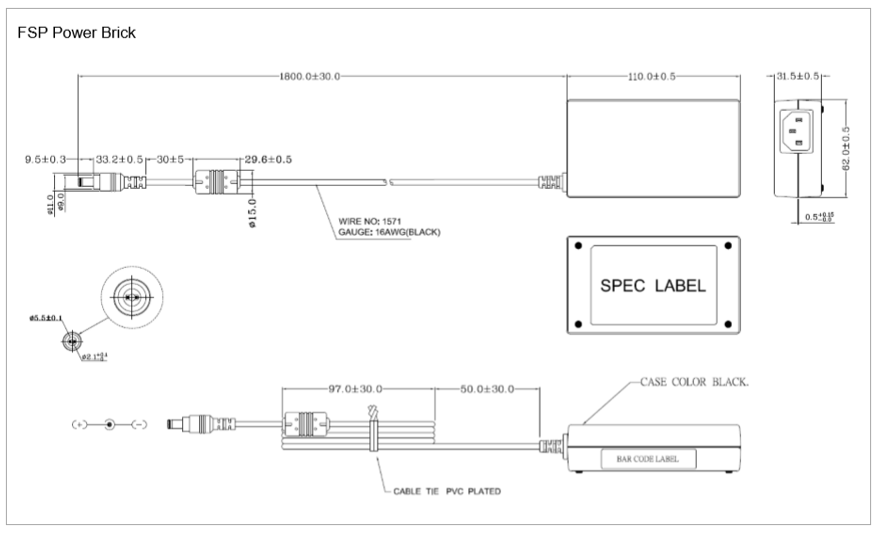

Tekeningen
