Dit artikel biedt informatie over E511572 – Delta Power Brick, 24V 180W (ADP-180WB BC)

Deze power brick wordt verkocht in de Elo Power Brick Kit: E845269 en wordt gebruikt op de Elo I-Series 3 met Intel, E-Series 3, en EloPOS-systemen.

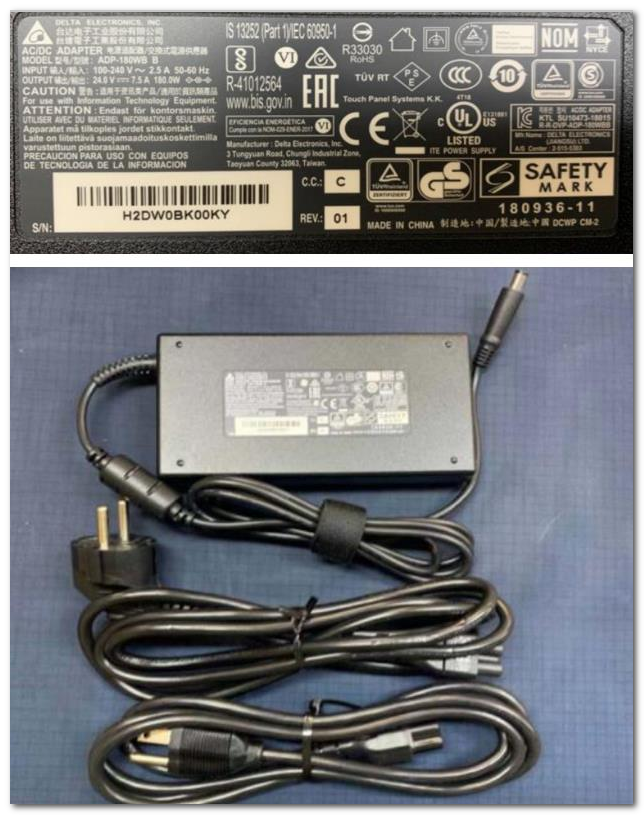

Foto's:

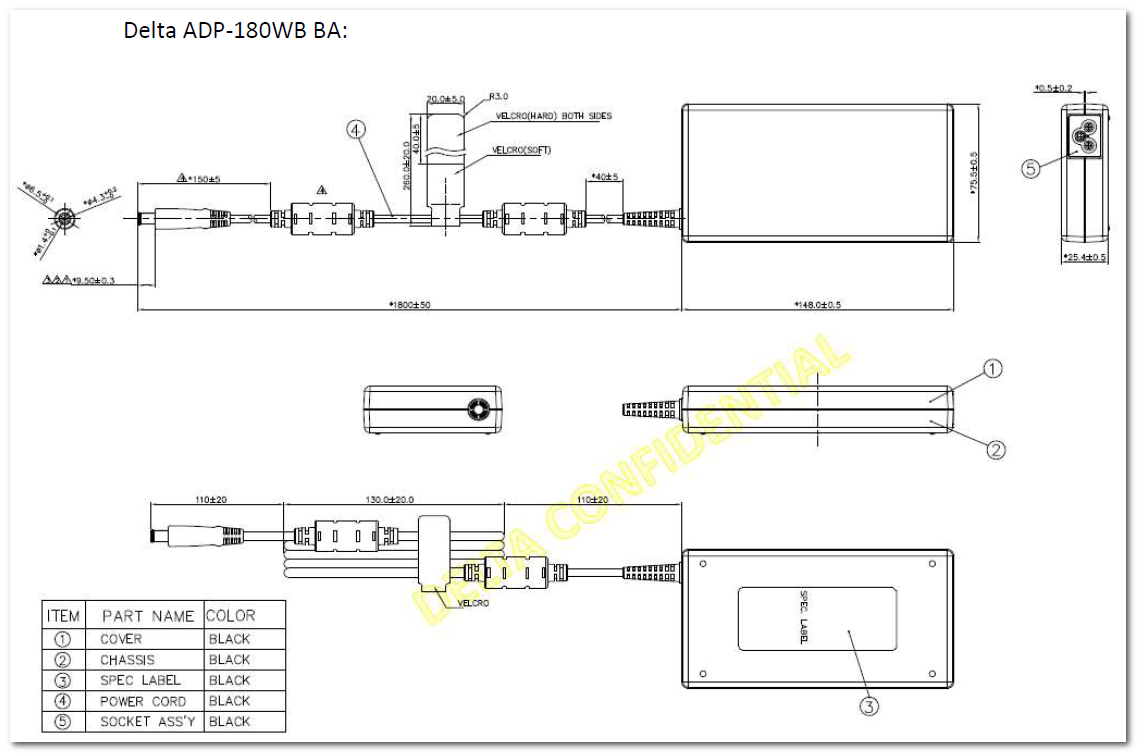

Tekening:



Specificaties van de voeding

1. AC Ingangskenmerken:

• 1.1 Ingangsnominale spanning 100Vac / 240Vac
• 1.2 Ingangsspanningsbereik Continu 90Vac tot 264Vac
• 1.3 Ingangsfrequentiebereik Continu 47Hz tot 63Hz
• 1.4 Ingangsstroom 100Vac/50Hz, volle belasting  <3a></3a>
• 1.5 Inrush-stroom: Inrush-piekstroom en Joule-integral zullen worden gemeten bij verschillende lijnspanningen bij lage omgevingstemperatuur. <29% i2t="I2T" fuse="Fuse" &="&" bd="BD" at="at" 25℃="25℃" cold="cold" start="start"></29%>
• 1.6 Efficiëntie: Gemiddelde efficiëntie bij belastingen van 25-50-75 en 100% belasting bij 115Vac/60Hz & 230Vac/50Hz   89%
• 1.7 Vereiste voor energiezuinigheid
  • 115Vac/onbelast <0.15w></0.15w>
  • 230Vac/onbelast <0.15w></0.15w>
• 1.8 Vermogenfactor (PF) (EN-61000-3-2) 230Vac/50Hz, volle belasting 0.9

2. DC Uitgangskenmerken:

• 2.1 Uitgangsnominale spanning Gemeten aan het einde van de DC-kabel 24V
• 2.2 Uitgangsstroom In constantspanningsmodus 0A tot 7.5A
• 2.3 Uitgangsspanningsbereik 0A tot 7.5A uitgang aan het einde van de DC-kabel 24V±5%
• 2.4 Uitgangsspanningsritsel en ruis: (0.1uF keramische condensator en 47uF aluminium condensator parallel aan het einde van de uitgangskabel)
  • 90Vac / 0~7.5A <380mvp-p></380mvp-p>
  • 264Vac / 0~7.5A <380mvp-p></380mvp-p>
• 2.5 Uitgangs-/onderdrukstroomspanning: 100Vac/240Vac, 0A~7.5A Vo:24V±10%
• 2.6 Inschakelvertragingstijd: 100Vac/240Vac, 0A~7.5A  <3s.></3s.>
• 2.7 Vasthoudtijd 100Vac/240Vac, 7.5A ≧10ms
• 2.8 Oplopingtijd 100Vac/240Vac, 0A~7.5A van 10% tot 90% van Vo ≦100ms

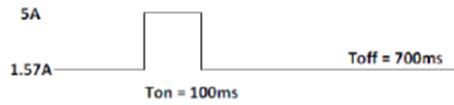

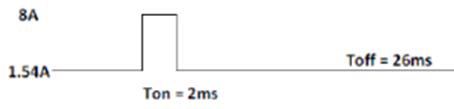

• 2.9 Dynamische belastingverandering: slewsnelheid: 20mA/us Vo:24V±10%




.



AC Ingangstype:

• Stekker C6 type

DC-kabel:

• TYPE: UL 11352 16AWG
• LENGTE: 1800 mm

DC-aansluitdimension:

• MODELNAAM: ADP-180WB BA
• STEKKERTYPE: JEITA RC-5320A TYPE B SPANNINGSCLASSIFICATIE 5: 6.5x1.4x9.5
