Dit artikel biedt informatie over E167926 – Billion Power Brick, 24V 180W (BS180-240750MBXE0A1)

Deze power brick wordt verkocht in de Elo Power Brick Kit: E845269 en wordt gebruikt op de Elo I-Series 3 met Intel, E-Series 3 en EloPOS-systemen.

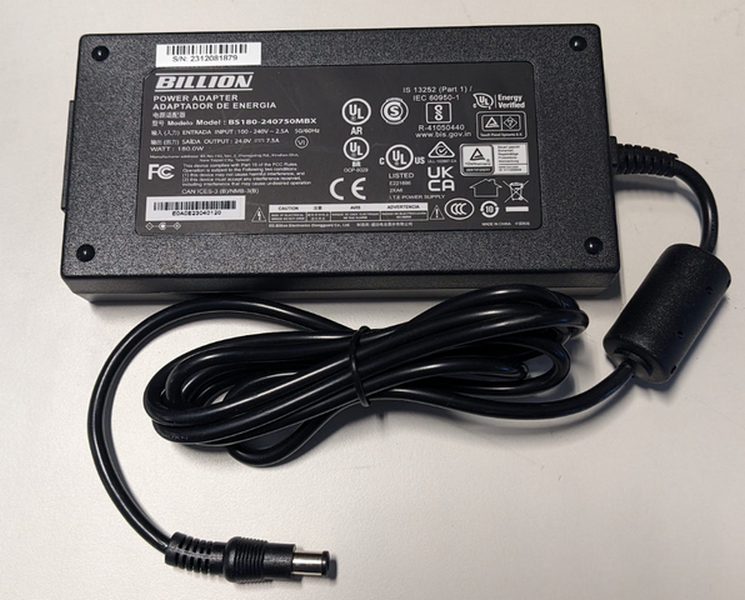

Foto's:

Tekening:

Label:

Specificaties:

Afmetingen en Configuratie

• Gewicht: 396g
• Ingang Pin: Desktop 3PIN / C6
• Afmetingen: 152.3 × 75.6 × 26.4 mm
• Uitgangsconnector: Ø 6.5 × 4.3 × 1.4 mm (Center PIN) × 9.5 mm, 180°
• Eenheid Kleur: Zwart
• Polariteit: Center "+"
• Kunststofclassificatie: 94V-0
• Kabel: UL11352/1866, 16AWG/1C, Lengte: 1.8M
• EMI Kern: 14.2 × 28.5 × 6.35 mm

Ingangseisen

• Ingangsspanning

  • Bedrijfsbereik: 100.0 - 240.0 VAC
  • Ontwerpbasis: 90.0 - 264.0 VAC

• Ingangsfrequentie

  • Bedrijfsbereik: 50.0 - 60.0 Hz
  • Ontwerpbasis: 47.0 - 63.0 Hz

• Ingangsstroom

  • De maximale ingangs-stroom wordt gemeten bij volle belasting (2.5 A) onder 100.0 VAC spanningsomstandigheden.

• Inrush-stroom

  • <29% 230="230" i²t="I²T" fuse="Fuse" &="&" bd,="BD," met="met" minder="minder" onder="onder" vac="VAC" omstandigheden="omstandigheden"></29%>
  • Volle belasting, 25°C koude start inrush-stroom ≤120A/8.3ms

• Verbruik

  • Verbruik van de voeding is minder dan 0.21 watt bij nominale 115.0/230.0 VAC spanningsomstandigheden.

• Efficiëntie

  • Moet een gemiddelde efficiëntie bieden wanneer gemeten bij 25%, 50%, 75% en 100% belasting onder 115.0/230.0 VAC (60/50Hz) omstandigheden na een 30 minuten burn-in periode.

Uitgangsspanning

• DC uitvoerspanning: 24.0V
• Spanningsregelbereik: 22.8V - 25.2V
• Belasting (A):
  • Minimaal: 0.0A
  • Maximaal: 7.5A
  • Piek: 20A
