Dit artikel legt uit hoe de afstandsbediening aan/uit-knop op de Elo Backpack met Intel te gebruiken.

Overzicht

De Elo Backpack met Intel bevat een afstandsbediening aan/uit-poort waarmee het systeem kan in- of uitgeschakeld worden zonder de fysieke aan/uit-knop in te drukken. Deze poort is bedoeld voor installaties waarbij de Backpack in een kast, omhulsel of achter een display is gemonteerd.

De afstandsbediening aan/uit-schakelaar vervult de zelfde functie als de fysieke aan/uit-knop en wordt geleverd als een alternatieve bedieningsmethode.

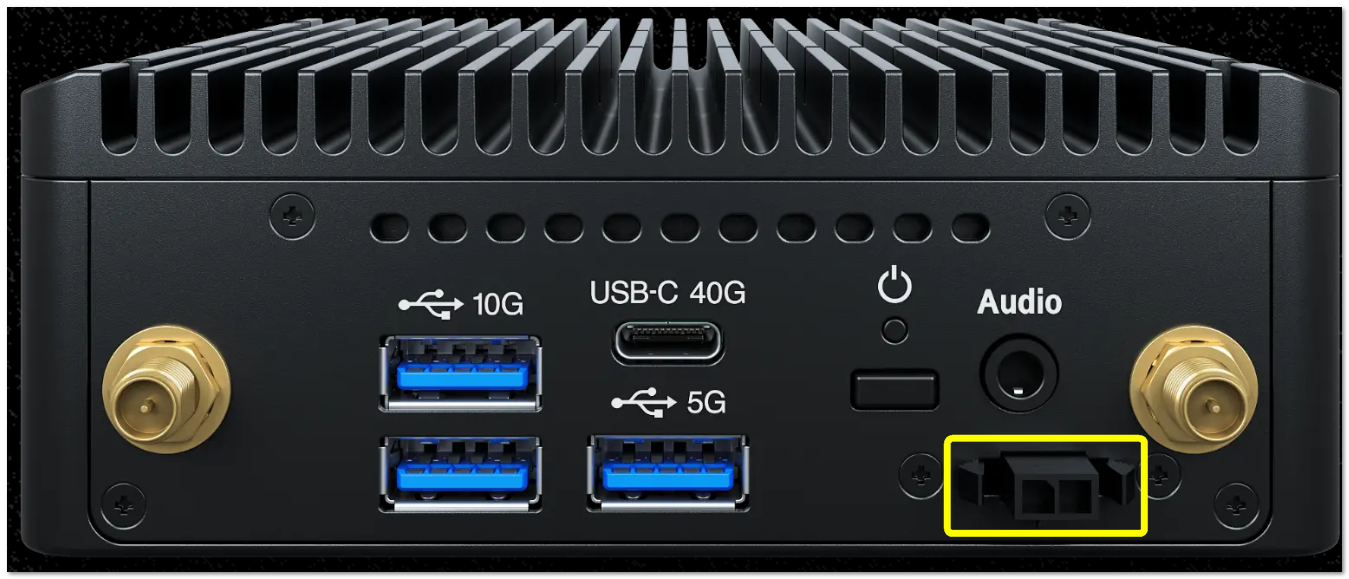

Afstandsbediening aan/uit-schakelaar (Phoenix-connector) hierboven weergegeven.

Hoe de Afstandsbediening aan/uit-schakelaar Werkt

De poort maakt gebruik van een Phoenix-connector
De aan/uit-controle wordt geactiveerd met behulp van een tijdelijk droog contact
Het kort sluiten van het contact simuleert het indrukken van de aan/uit-knop
Er mag geen externe spanning worden toegepast

📌 Opmerking: Deze poort schakelt de systeemvoeding niet rechtstreeks. Het signaleert alleen het moederbord, net als het indrukken van de fysieke aan/uit-knop.

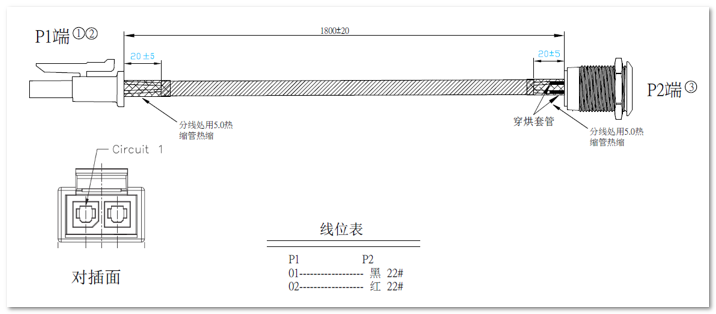

Connector Details en Pinout

De afstandsbediening aan/uit-connector (CN11) gebruikt de volgende pin-toewijzing:

Pin	Signaal	Beschrijving
Pin 1	Aanzetknop	Signaal voor het aan/uit-controle (interne pull-up naar 3.3 V)
Pin 2	GND	Aarde

Sluit Pin 1 tijdelijk kort op Pin 2 om het systeem in of uit te schakelen
Aanbevolen drukkingsduur: 0,5–1 seconde
Voeding gedrag volgt BIOS- en besturingssysteeminstellingen voor de aan/uit-knop

⚠️ Waarschuwing: Pas geen externe spanning toe op de pinnen van de afstandsbediening aan/uit-schakelaar. Het toepassen van spanning kan het systeem beschadigen.

Typische Gebruikstoepassingen

Externe of verborgen aan/uit-knop op een kiosk of kast
Relay-gebaseerde controle vanuit een PLC of automatiseringssysteem
Aansturing van de voeding gesynchroniseerd met een omhulsel of display
Installaties waarbij de fysieke aan/uit-knop niet toegankelijk is

Omdat de eisen van klanten variëren, levert Elo geen standaard afstandsbediening voedingskabel. Klanten kunnen de Phoenix-connector bedraden volgens hun specifieke installatiebehoeften.

📌 Opmerking: De bedrading aan de klantzijde (schakelaar, relais, controller) hangt af van het gebruikte omhulsel of automatiseringssysteem, daarom wordt er geen enkele Elo-kabel geleverd.

Integratie met Elo IDS Displays

Wanneer de Backpack met Intel is gemonteerd op een compatibele Elo IDS display, kan de afstandsbediening aan/uit-poort worden gebruikt om de voeding controle te synchroniseren tussen het display en de Backpack, waardoor beide apparaten samen kunnen in- en uitschakelen.

📌 Opmerking: Het gedrag van de voedingssynchronisatie kan variëren afhankelijk van het IDS-model en de systeemconfiguratie.

Belangrijke Gebruiksnotities

❗ Belangrijk:

Gebruik alleen een tijdelijk contact, geen onderhouds- of behoudschakelaar
Lange contactsluitingen kunnen gedwongen afsluitgedrag activeren
System reactie hangt af van BIOS- en OS-instellingen voor de aan/uit-knop

Samenvatting

De afstandsbediening aan/uit-poort op de Elo Backpack met Intel biedt een eenvoudige, laagspanningsmethode om de systeemvoeding op afstand te regelen met behulp van een Phoenix-connector en een tijdelijk droog contact. Dit maakt flexibele integratie in kasten, kiosken en Elo-displayinstallaties mogelijk zonder de hoofdvoeding te schakelen.
