Dit artikel geeft instructies voor het vervangen van de Real-Time Clock (RTC) batterij in een Elo Backpack® met een Intel-processor.
ℹ Voordat u begint
Schakel het apparaat uit voordat u onderhoud uitvoert, ontkoppel alle stroom- en randapparatuurkabels en gebruik de juiste ESD-bescherming (elektrostatische ontlading) om schade aan interne componenten te voorkomen.
Schakel het apparaat uit voordat u onderhoud uitvoert, ontkoppel alle stroom- en randapparatuurkabels en gebruik de juiste ESD-bescherming (elektrostatische ontlading) om schade aan interne componenten te voorkomen.
Procedure voor het vervangen van de RTC-batterij
- Plaats de Elo Backpack met Intel op een schone, beschermde werkplek.
- Verwijder de schroef waarmee het voedingsblok is bevestigd en verwijder vervolgens het voedingsblok.
- Als er surface mount-beugels zijn geïnstalleerd, verwijder dan de vier montagemschroeven en haal de beugels los.
- Gebruik een Phillips PH1-schroevendraaier om de vijftien (15) schroeven te verwijderen die de behuizing vastzetten.
- Schep voorzichtig de bovenkant van de behuizing los van de onderkant.
De metalen kap kan licht vastzitten aan de behuizing. Gebruik indien nodig een kunststof wriktool om voorzichtig te beginnen met het losmaken van de kap voordat u deze met de hand optilt.

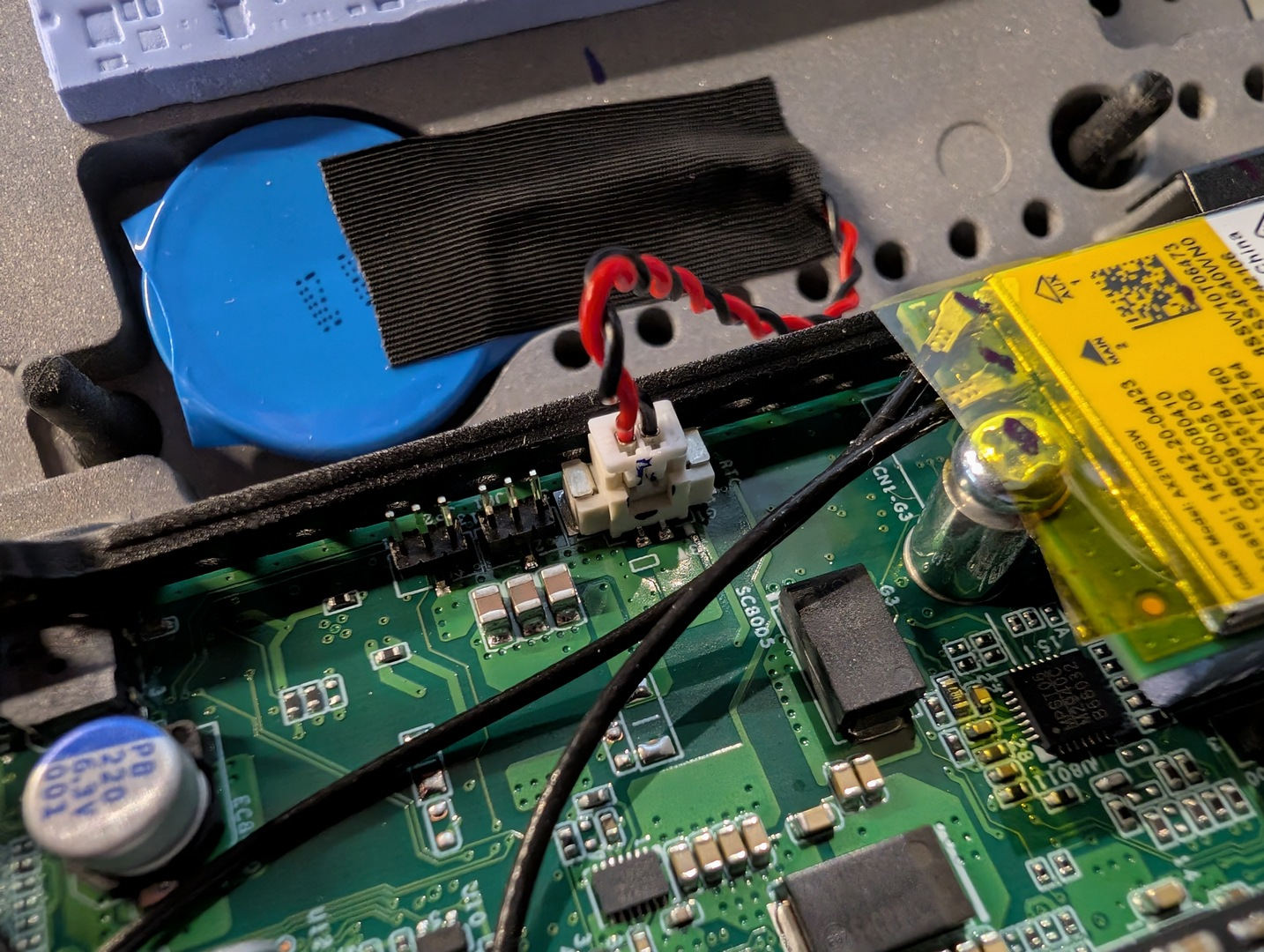

Wees voorzichtig om de connector van de RTC-batterij of de bedrading niet te beschadigen. - Koppel de connector van de RTC-batterij los van het systeemboard.
- Pel voorzichtig het zwarte textieltape los waarmee de RTC-batterij is bevestigd en verwijder vervolgens de batterij uit de behuizing.
- Plaats een vervangende CR2450W hoogtemperatuurmuntmangaan-dioxide lithiumbatterij op de oorspronkelijke plaats.
- Bevestig de vervangende batterij met het oorspronkelijke zwarte textieltape.
- Sluit de connector van de RTC-batterij weer aan op het systeemboard.
- Monteer de Backpack weer door de demontagestappen in omgekeerde volgorde uit te voeren.
⚠ Belangrijk
Vervang de RTC-batterij alleen door hetzelfde type batterij of een door Elo goedgekeurd equivalent: CR2450W hoogtemperatuurmuntmangaan-dioxide lithiumbatterij. Het gebruik van een onjuist batterijstype kan leiden tot een onjuiste werking of schade aan het systeem.
Vervang de RTC-batterij alleen door hetzelfde type batterij of een door Elo goedgekeurd equivalent: CR2450W hoogtemperatuurmuntmangaan-dioxide lithiumbatterij. Het gebruik van een onjuist batterijstype kan leiden tot een onjuiste werking of schade aan het systeem.
Specificaties van de RTC-batterij
| Specificatie | Waarde |
|---|---|
| Batterijtype | CR2450W |
| Chemie | Muntmangaan-dioxide lithium |
| Temperatuurrating | Hoge temperatuur |
💡 Tip
Het vervangen van de RTC-batterij kan de systeemdatum, tijd en BIOS-instellingen resetten als de batterij volledig ontladen was. Controleer de BIOS-configuratie en het systeemklok na het voltooien van de vervanging.
Het vervangen van de RTC-batterij kan de systeemdatum, tijd en BIOS-instellingen resetten als de batterij volledig ontladen was. Controleer de BIOS-configuratie en het systeemklok na het voltooien van de vervanging.
