Dit artikel geeft instructies voor het vervangen van de geheugenmodule (RAM) in een Elo Backpack® met een Intel-processor.

Procedure voor RAM-vervanging

1. Plaats de Elo Backpack met Intel op een schoon, beschermd werkoppervlak.
2. Verwijder de schroef die de voedingsadapter op zijn plaats houdt en verwijder vervolgens de voedingsadapter.
3. Als er oppervlaktebeugels zijn geïnstalleerd, verwijder dan de vier montagemiddelen en verwijder de beugels.
4. Gebruik een Phillips PH1-schroevendraaier om de vijftien (15) schroeven te verwijderen die het chassis vastzetten.
5. Scheur voorzichtig de bovenkant van het chassis los van de onderkant.

   De metalen kap kan licht vastzitten aan de behuizing. Gebruik indien nodig een kunststof hefwerktuig om voorzichtig te beginnen met het losmaken van de kap voordat u deze met de hand optilt.

   Wees voorzichtig om de RTC-batterijconnector of de bedrading daarvan niet te beschadigen.

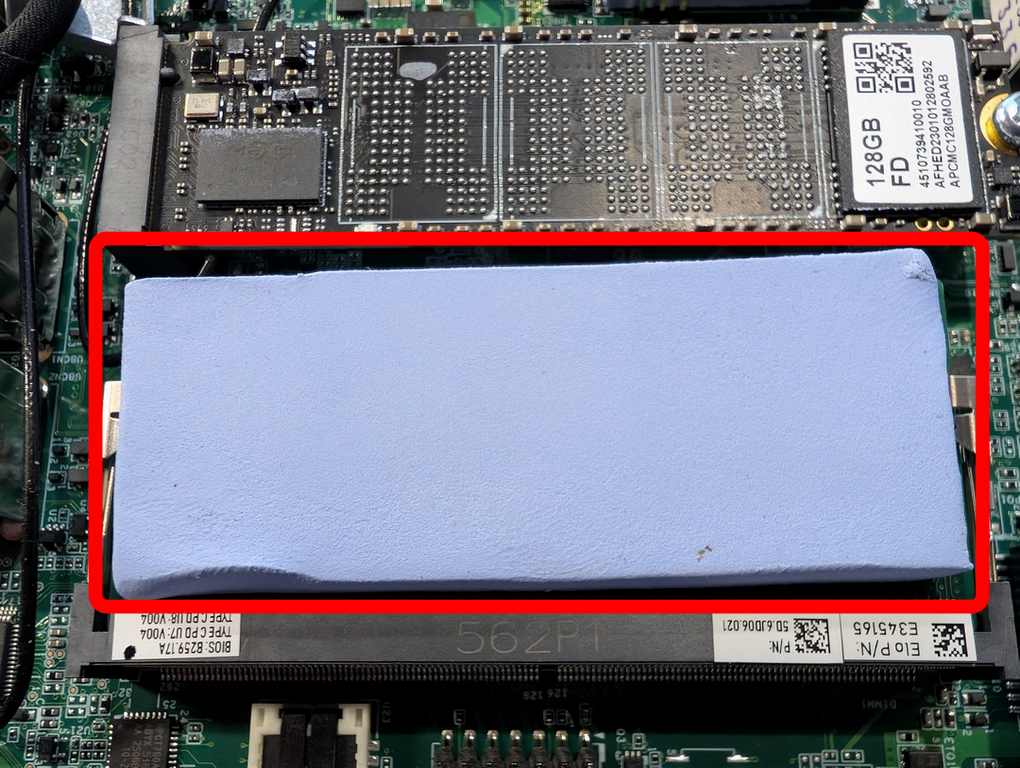

6. Pel voorzichtig het blauwe thermische kussen van de bovenkant van de geheugenmodule en leg het apart voor herinstallatie.

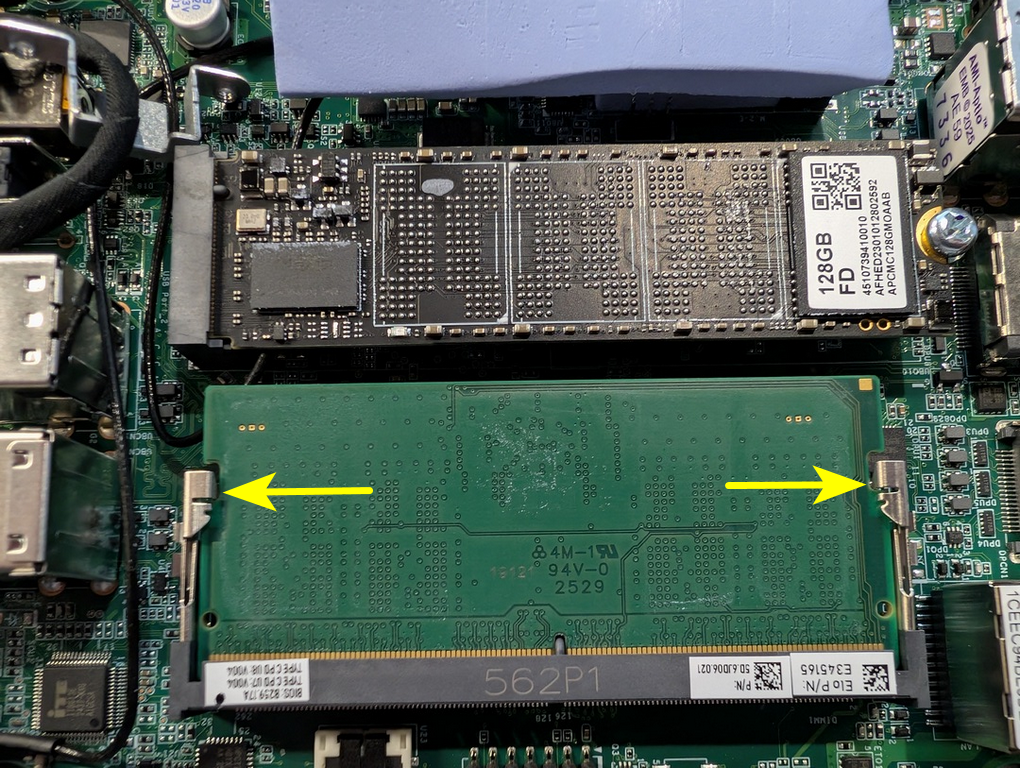

7. Duw met uw vingers voorzichtig de twee vergrendelclips naar buiten totdat de geheugenmodule loskomt en omhoog veert.

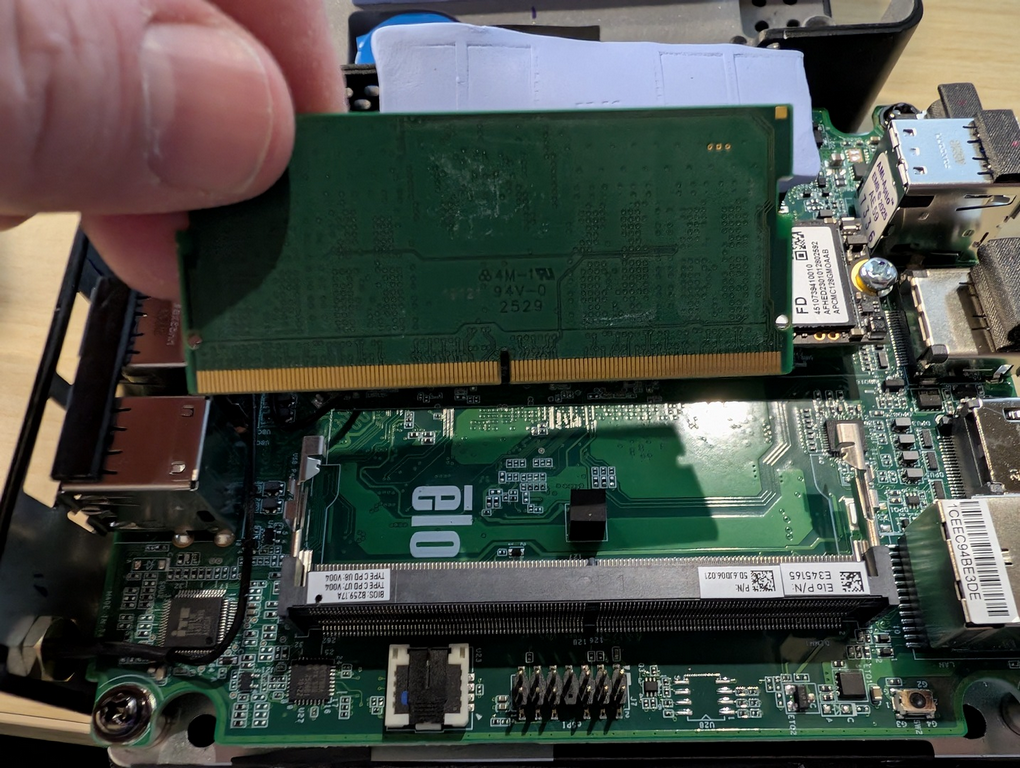

8. Verwijder de geheugenmodule uit de socket door deze recht naar buiten te trekken onder een hoek van ongeveer 30 graden.
9. Installeer een ondersteunde vervangende DDR5 SO-DIMM door deze onder dezelfde hoek in de socket te plaatsen en druk deze vervolgens naar beneden totdat beide vergrendelclips vastklikken.
10. Plaats het blauwe thermische kussen terug op de geheugenmodule.
11. Monteer de Backpack weer door de demontagestappen in omgekeerde volgorde uit te voeren.

Fabrieksgeheugenspecificaties

¹ De maximaal ondersteunde geheugencapaciteit is 64 GB met twee DDR5-5600 SO-DIMM modules.
² Controleer vóór aankoop van extra geheugen de fabrikant van de fabrieksgeïnstalleerde geheugenmodule om compatibiliteit met het nieuwe geheugenset te waarborgen.
