Dit artikel geeft instructies voor het vervangen van de solid-state drive (SSD) in een Elo Backpack® met Intel-processor.

Procedure voor het vervangen van de SSD

1. Plaats de Elo Backpack met Intel op een schone, beschermde werkplek.
2. Verwijder de schroef waarmee de voedingsadapter vastzit en verwijder vervolgens de voedingsadapter.
3. Als er surface mount-beugels zijn geïnstalleerd, verwijder dan de vier montagemeschroeven en haal de beugels los.
4. Gebruik een Phillips PH1-schroevendraaier om de vijftien (15) schroeven te verwijderen die het chassis vastzetten.
5. Scheid voorzichtig de bovenklep van het onderste chassis.

   De metalen klep kan licht vastzitten aan de behuizing. Gebruik indien nodig een plastic hefwerktuig om voorzichtig te beginnen met het losmaken van de klep voordat u deze met de hand optilt.

   Wees voorzichtig om de RTC-batterijconnector of de bedrading ervan niet te beschadigen.

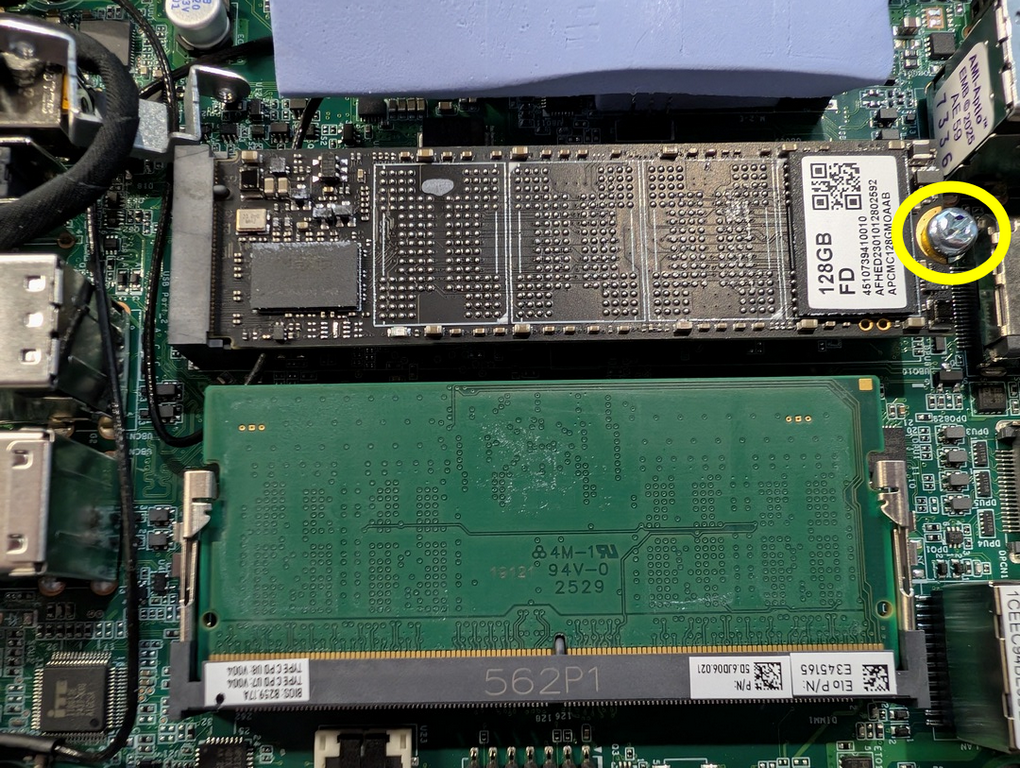

6. Gebruik een Phillips-schroevendraaier om de schroef van de SSD-bevestiging te verwijderen.


7. Schuif de SSD voorzichtig uit de M.2-connector.
8. Installeer een ondersteunde vervangende SSD, zet deze vast met de bevestigingsschroef en zet de Backpack weer in elkaar door de demontagestappen in omgekeerde volgorde uit te voeren.

Fabriekspecificaties SSD

Opmerking: GB staat voor één miljard bytes bij opslagcapaciteit. De voor de gebruiker beschikbare capaciteit is minder vanwege formattering en systeemsoftware.
