Artykuł ten wyjaśnia, jak zaktualizować oprogramowanie układowe w monitorach dotykowych Elo IDS.

I. Wymagane materiały:

* Komputer host z systemem Windows XP lub Windows 7
* Kabel wideo (VGA, HDMI lub DisplayPort)
* Kabel USB (typ A do typu B)
* CDM v2.12.06 WHQL Certified.zip
* CP210x_Windows_Drivers
* ISP_Tool V4.5.183.exe

2. Kroki do aktualizacji oprogramowania układowego w serii IDS 01/02:
Podłącz kabel wideo i kabel USB z komputera host do monitora. Włącz monitor i komputer host.

1. Skopiuj zawartość folderu CDM v2.12.06 WHQL Certified.zip na pulpit.
2. Zainstaluj aplikację dpinst-amd64.exe. (Użyj dpinst-x86.exe dla maszyn 32-bitowych)
3. Zainstaluj CP210x_Windows_Drivers na maszynie z systemem Windows.

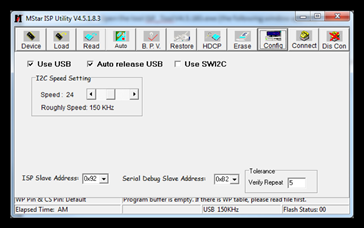

4. Otwórz narzędzie ISP_Tool V4.5.183.exe (pojawi się następujące okno) a. Kliknij na zakładkę CONFIG



b. Zaznacz pola wyboru „Użyj USB i Auto zwolnij USB”. Ustaw prędkość I2C na 24 (prędkości powyżej 24 nie są zalecane).

5. Kliknij na zakładkę Connect.
Pojawi się okno informujące o typie urządzenia (podobne do poniższego okna). Naciśnij OK.

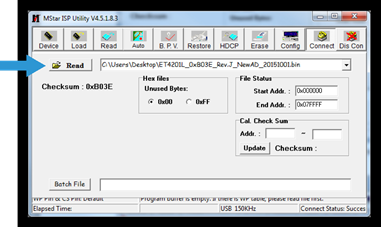

6. Kliknij na zakładkę Read
a. Wybierz przycisk Read i wybierz plik oprogramowania układowego, który ma być użyty.

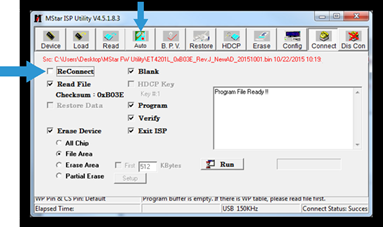

7. Wybierz zakładkę Auto i odznacz pole ReConnect.



8. Wybierz Run. To rozpocznie proces aktualizacji oprogramowania układowego. Należy pamiętać, że ten proces potrwa kilka minut. Upewnij się, że nie unplugujesz żadnych kabli ani nie dotykasz wyświetlacza podczas aktualizacji oprogramowania układowego.

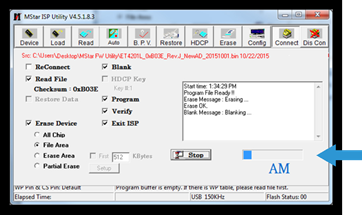

9. Zobaczysz pasek stanu pokazujący postęp

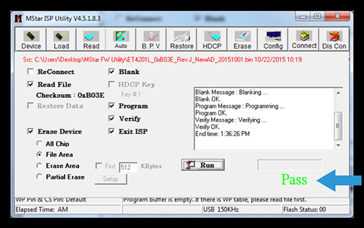

10. Gdy proces się zakończy, monitor się zrestartuje. Po restarcie monitora zobaczysz PASS na zielono pod paskiem stanu. Oprogramowanie układowe zostanie teraz zaktualizowane do najnowszej wersji.
