Artykuł ten wyjaśnia, jakie są opcje montażu dla monitorów Open Frame serii 63

Ogólne informacje o montażu

Tekst OSD można obrócić między trybem portretowym a krajobrazowym za pomocą menu OSD, aby lepiej dostosować go do orientacji montażu.

Tryb portretowy i krajobrazowy

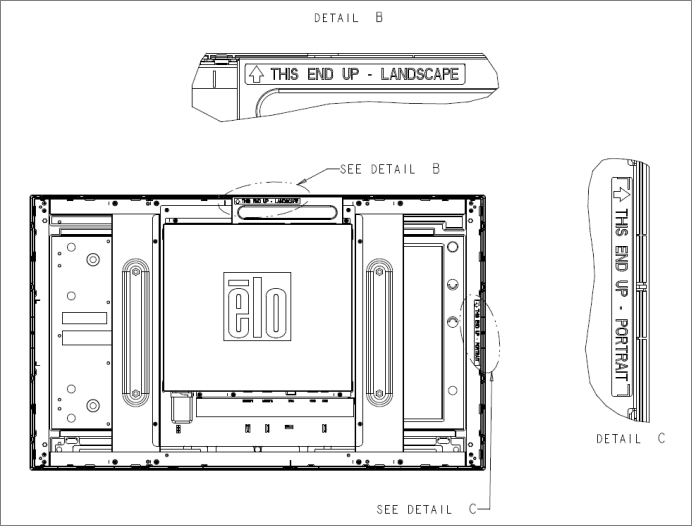

Monitor można zainstalować tylko w trybie portretowym lub krajobrazowym zgodnie z poniższym diagramem. Naklejka THIS END UP będzie wskazywać w górę.

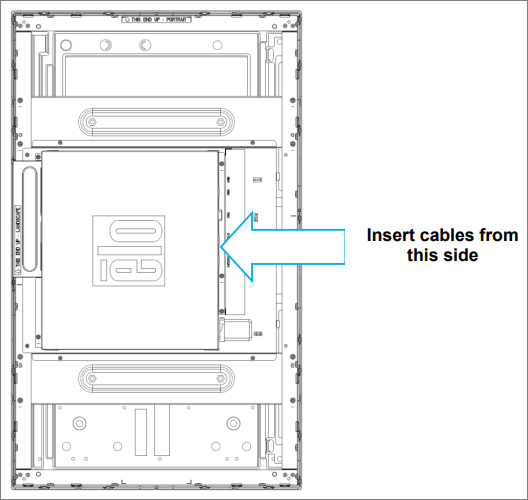

Tryb portretowy można zainstalować tylko w orientacji 90 stopni, w taki sposób, aby logo Elo z tyłu było obrócone w lewo, a kable były podłączone z prawej strony, jak pokazano na poniższym obrazku.

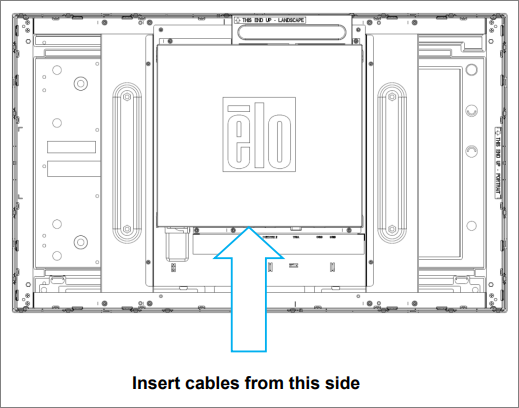

Tryb krajobrazowy można zainstalować tylko w 0 stopniach, w taki sposób, aby logo Elo z tyłu nie było obrócone, a kable były podłączone od dołu, jak pokazano na poniższym obrazku.



Montaż boczny

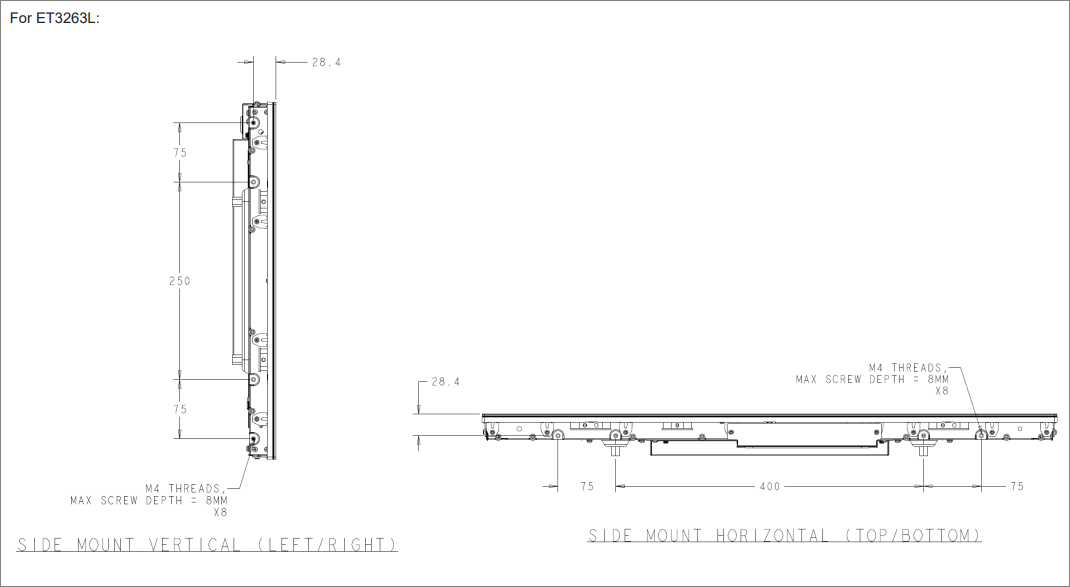

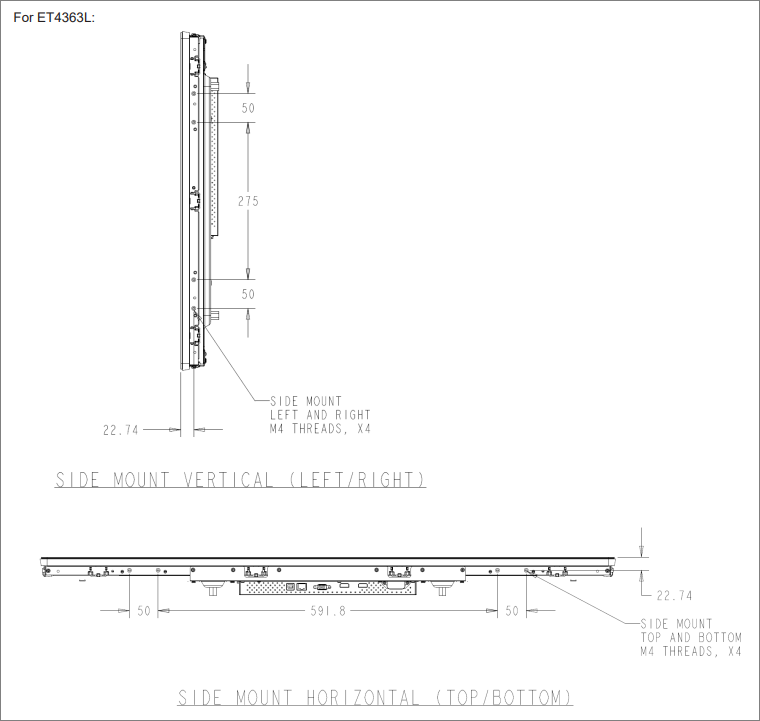

Na bokach monitora znajdują się gwintowane otwory do montażu.




Zestawy mocujące do montażu na płasko
Zestawy mocujące do montażu na płasko są dołączone do opakowania oraz w opcjonalnym zestawie dla ET3263L/ET4363L.

Mocowanie VESA z tyłu

• Dla ET3263L:

• Dla ET4363L:

Zapoznaj się z rysunkami wymiarowymi na stronie www.elotouch.com.
