Artykuł ten zawiera rysunki i specyfikacje zasilacza E005277
Poniżej znajdują się specyfikacje i rysunki zestawu zasilacza E005277.
Zestaw zasilacza E005277 będzie zawierał jeden z poniższych zasilaczy:
- E217485 PWR-BRICK,12V,50W,LVL VI,2.1D,DELTA
- E757851 PWR-BRICK,12V,50W,LVL VI,2.1D,FSP
W zestawie znajduje się również jeden (1) kabel zasilający AC: czarny, 1.8m, wtyczka NA do IEC 60320-C13
Specyfikacje:
1. ZAKRES
• Niniejszy dokument definiuje specyfikację zasilacza Delta ADP-50YH lub FSP FSP050-DIBAN2.
2. OGÓLNY OPIS
• Zasilacz zewnętrzny 50W ・Poziom VI ・LPS ・Zgodność z RoHS
3. OGÓLNE SPECYFIKACJE
• Zasilacz Delta
• Wymiary 120mm (D) × 52.5mm (S) × 32.5mm (W) lub 110mm (D) × 62.0mm (S) × 31.5mm (W) (bez wystających elementów i kabla)
• Waga - około 284g
• Wtyczka - 3 pin (IEC60320-1 C14)
• Kolor - czarny
• Wyjście - kabel DC
• Wymiary 120mm (D) × 52.5mm (S) × 32.5mm (W) lub 110mm (D) × 62.0mm (S) × 31.5mm (W) (bez wystających elementów i kabla)
• Waga - około 284g
• Wtyczka - 3 pin (IEC60320-1 C14)
• Kolor - czarny
• Wyjście - kabel DC
o Długość około 1.8m
o Przewód 17AWG
o Wtyczka Zewnętrzna φ5.5 Wewnętrzna φ2.1
o Przewód 17AWG
o Wtyczka Zewnętrzna φ5.5 Wewnętrzna φ2.1
4. SPECYFIKACJE ŚRODOWISKOWE
• Temperatura robocza 0～40℃
• Wilgotność robocza Delta: 8～95%RH (w warunkach braku kondensacji)
• Temperatura przechowywania Delta: -20～95℃
• Wilgotność przechowywania 10～90%RH (w warunkach braku kondensacji) 5～95%RH (w warunkach braku kondensacji)
• Wilgotność robocza Delta: 8～95%RH (w warunkach braku kondensacji)
• Temperatura przechowywania Delta: -20～95℃
• Wilgotność przechowywania 10～90%RH (w warunkach braku kondensacji) 5～95%RH (w warunkach braku kondensacji)
5. SPECYFIKACJE WEJŚCIOWE
• Napięcie
o Napięcie nominalne AC100-240V
o Zakres roboczy AC90-264V
o Zakres roboczy AC90-264V
• Częstotliwość
o Napięcie nominalne 50 ／60Hz
o Zakres roboczy 47-63Hz
o Zakres roboczy 47-63Hz
• Prąd wejściowy AC - Delta: maks. 1.7A
6. SPECYFIKACJE WYJŚCIOWE (ZASILACZ)
• Napięcie nominalne - DC12V
• Prąd wyjściowy - maks. 4.16A
• Napięcie tętnień - mniej niż 300mVp-p (w warunkach normalnego zasilania AC)
• Prąd wyjściowy - maks. 4.16A
• Napięcie tętnień - mniej niż 300mVp-p (w warunkach normalnego zasilania AC)
7. SPECYFIKACJE BEZPIECZEŃSTWA
• Prąd upływu - Delta: mniej niż 0.60mA
• Napięcie wytrzymania - 3000VAC, mniej niż 10mA, 1sek
• Opór izolacji - DC500V, większy niż 20MΩ, 1sek
• Inne
• Napięcie wytrzymania - 3000VAC, mniej niż 10mA, 1sek
• Opór izolacji - DC500V, większy niż 20MΩ, 1sek
• Inne
o Funkcja OVP
o Funkcja SCP
o Funkcja SCP
8. REGULACJE
• Zasilacz
o Bezpieczeństwo: PSE, UL, c-UL, znacznik S w Argentynie, PSB, GOST, NOM, TUV-GS, KC, CCC, BSMI
o EMI: VCCI-B, CE, FCC, C-Tick
o EMI: VCCI-B, CE, FCC, C-Tick
9. NIEZAWODNOŚĆ
• MTBF - Delta: 100 000 godzin (w 25℃）
10. GWARANCJA
• Okres gwarancji wynosi 3 lata.
• Wymieniamy produkt w okresie gwarancyjnym
• Usługi odpłatne są dostępne po upływie okresu gwarancyjnego.
• Usługi bezpłatne nie są dostępne z powodu błędnej obsługi w okresie gwarancyjnym.
• Wymieniamy produkt w okresie gwarancyjnym
• Usługi odpłatne są dostępne po upływie okresu gwarancyjnego.
• Usługi bezpłatne nie są dostępne z powodu błędnej obsługi w okresie gwarancyjnym.
11. ŚRODKI OSTROŻNOŚCI I INNE
• Tylko dla zasilacza
• Gwarancja traci ważność w przypadku modyfikacji przez klienta.
• Zmiana specyfikacji - Ta specyfikacja zostanie zaktualizowana bez powiadomienia.
• Gwarancja traci ważność w przypadku modyfikacji przez klienta.
• Zmiana specyfikacji - Ta specyfikacja zostanie zaktualizowana bez powiadomienia.
Zdjęcia

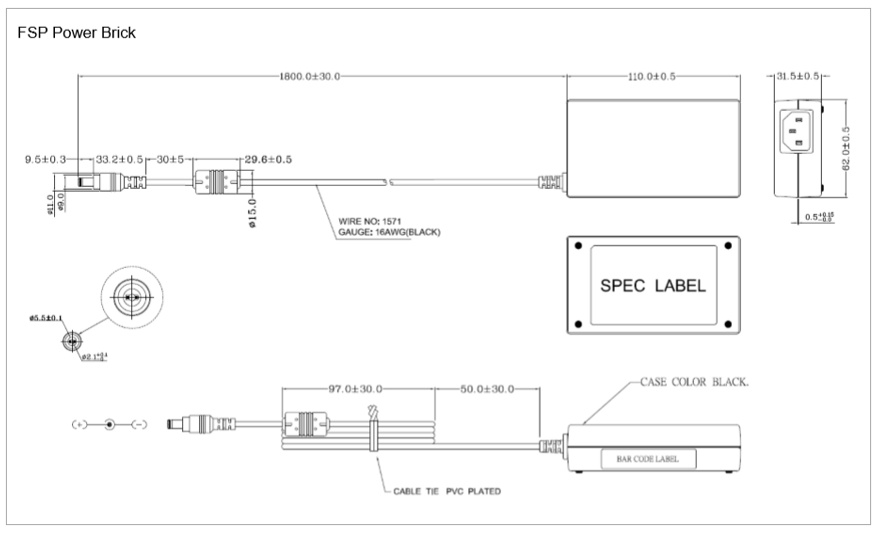

Rysunki
