Gdzie mogę znaleźć specyfikacje dla zasilacza, P/N: E516762?

Artykuł ten zawiera specyfikacje zasilacza P/N: E516762.

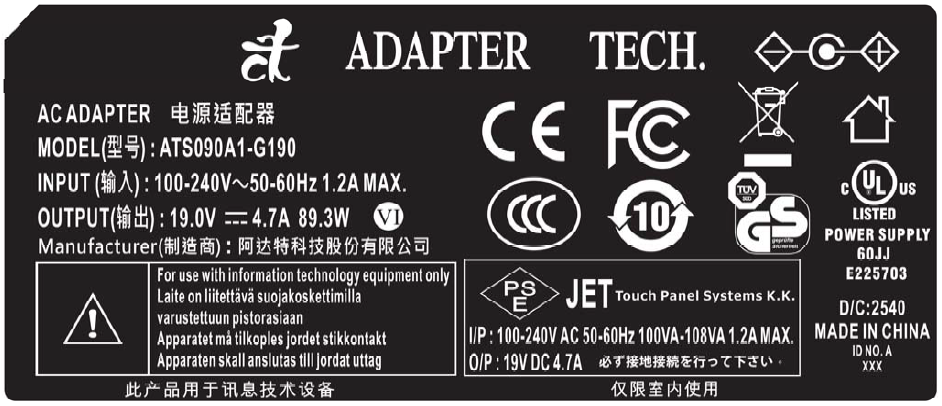

ATS090A1-G190 to uniwersalny zasilacz AC-DC o mocy 90W, zaprojektowany do zastosowań w kontrolerach przemysłowych i I.T.E. Dostarcza wyjście DC 19V z wysoką wydajnością i wieloma funkcjami ochronnymi.

Cechy

Wejście: Uniwersalne 100 ~ 240 VAC / 50 ~ 60 Hz, brak wymaganego przełącznika suwakowego
Wyjście: +19.0 V / 0 ~ 4.7 A

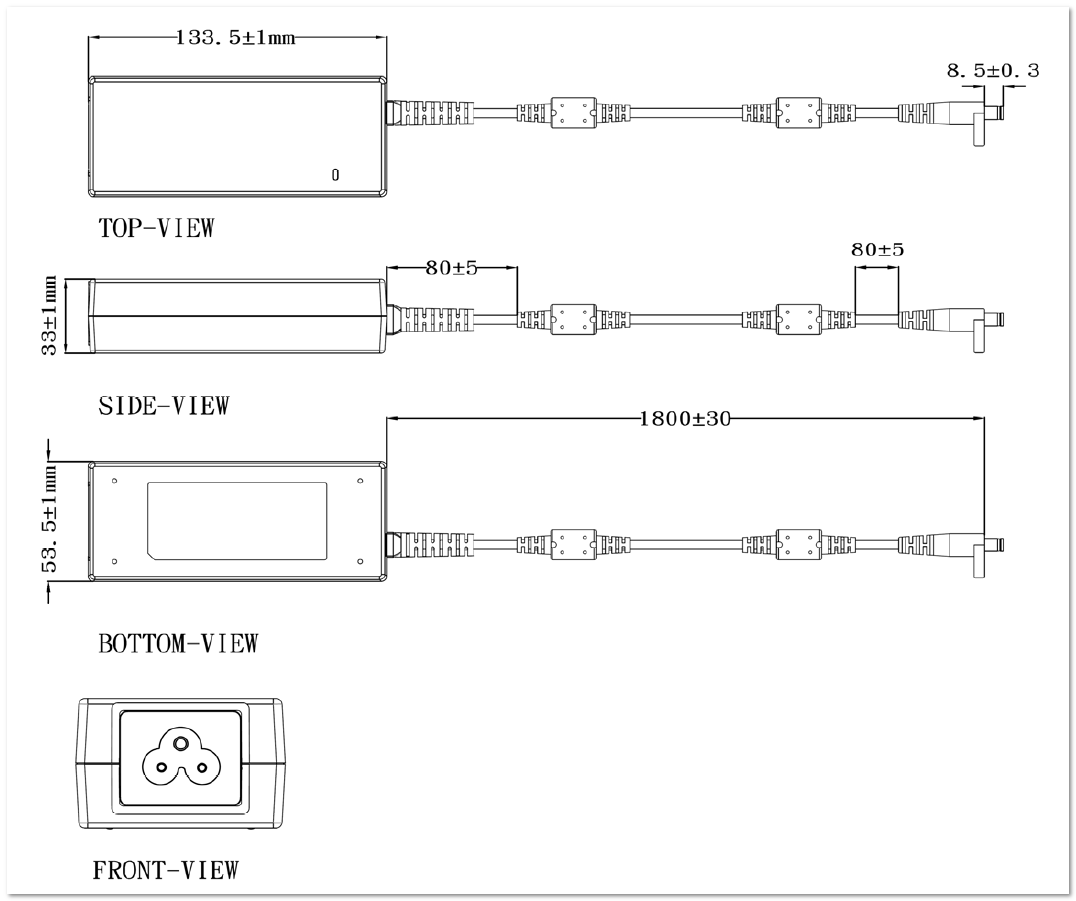

Wymiary obudowy: 133.5 (D) × 53.5 (S) × 33.0 (W) ± 1 mm
Sprawność: Średnia ≥ 88%, ≥ 79% przy obciążeniu 10%
Bezpieczeństwo: Certyfikowany CUL / UL / GS / PSE / CCC
EMI: CE / FCC Klasa B (kondukcja i promieniowanie)
Ochrona: OVP, SCP, OCP, OTP
Aplikacja: Odpowiedni do użytku w I.T.E. i kontrolerach przemysłowych
Normy: Zgodny z DoE Level VI / ErP Lot 7

Specyfikacje wejściowe

Napięcie: Uniwersalne 100 ~ 240 VAC, jednofazowe
Częstotliwość: 50 ~ 60 Hz
Prąd: 1.2 A Max.
Prąd rozruchowy: 80 A max @ 230 VAC (zimny start, 25°C, pełne obciążenie)
Sprawność: Średnia ≥ 88% (115 & 230 VAC), ≥ 79% przy obciążeniu 10%
Zużycie energii: ≤ 0.21 W (bez obciążenia)
Współczynnik mocy: ≥ 0.9 przy pełnym obciążeniu
Uwaga: Średnia sprawność (Eff_av) obliczona z pomiarów przy obciążeniu 25%, 50%, 75% i 100%

Specyfikacje wyjściowe

Napięcie wyjściowe DC: +19.0 V ± 5%
Prąd: 4.7 A Max.
Regulacja: 18.05 V min ~ 19.0 V typ ~ 19.95 V max
Fala i szum: 228 mVp-p Max (pasmowe 20 MHz, 0.1 μF + 47 μF kondensatory na wyjściu)
Całkowita moc: 89.3 W Max.

Funkcje ochronne

Ochrona przed przepięciem (OVP): 150% Vout Max, wyłączenie przy 50% obciążenia
Ochrona przed zwarciem (SCP): Autoodzyskiwanie
Ochrona przed przeciążeniem (OCP): 180% Iout Max, autoodzyskiwanie
Ochrona przed przegrzaniem (OTP): Autoodzyskiwanie

Wymagania bezpieczeństwa

Wytrzymałość dielektryczna: Od pierwotnego do wtórnego 3000 VAC RMS, Od pierwotnego do uziemienia 1770 VAC RMS, 1 minuta każde
Opór izolacji: ≥ 10 MΩ, 500 VDC (Pierwotny do wtórnego / Pierwotny do uziemienia)
Prąd upływowy: <5 ma="mA" rms="RMS">
Test uziemienia: <0.1>
