Artykuł ten zawiera specyfikacje zasilacza P/N: E611640.

Delta ADP-90LD H to uniwersalny zasilacz AC-DC o mocy 90W, zaprojektowany do laptopów, sterowników przemysłowych i innych aplikacji I.T.E. Dostarcza 19.5V DC przy wysokiej wydajności, pełnych funkcjach ochrony i zgodności z międzynarodowymi normami bezpieczeństwa.

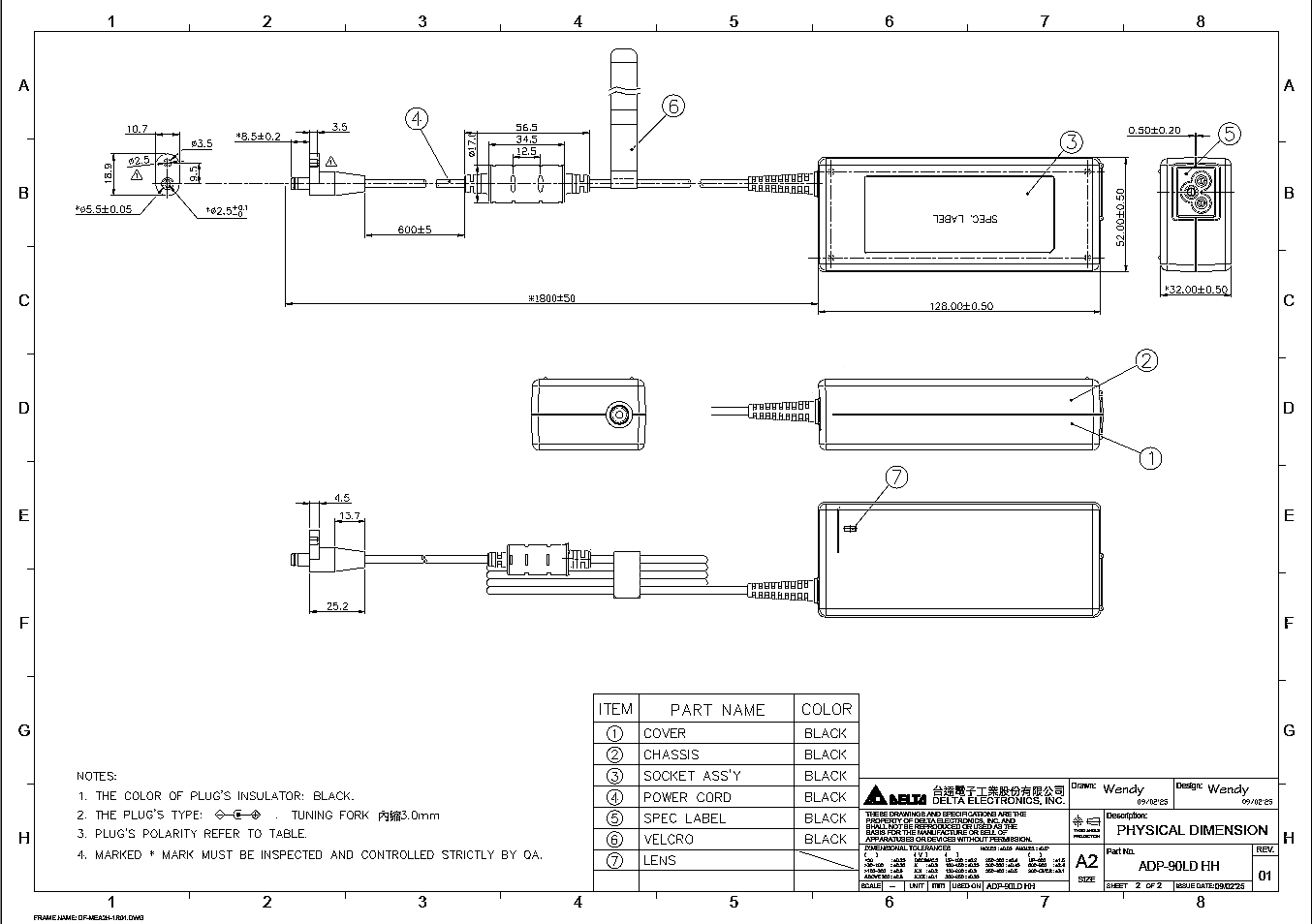

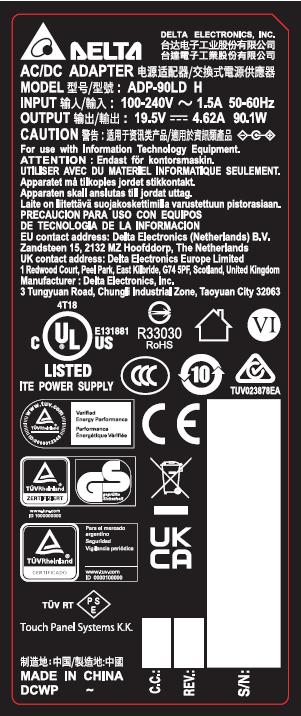

1. Specyfikacje elektryczne

1.1 Charakterystyka wejściowa

• Napięcie nominalne: 120 ~ 240 VAC
• Zakres napięcia wejściowego: 90 ~ 264 VAC
• Częstotliwość nominalna: 50 ~ 60 Hz
• Zakres częstotliwości: 47 ~ 63 Hz
• Prąd: Max 1.5 A RMS przy 90 VAC; 0.8 A RMS przy 180 VAC, maksymalne obciążenie
• Prąd rozruchowy (zimny start): <150 a="A" at="at" vin="115/230" vac="VAC">
• Moc wejściowa AC: <160 90="90" w="W" at="at" max="max" load="load">
• Zasilanie w stanie jałowym: Max 150 mW
• Średnia wydajność: ≥ 89% (25%, 50%, 75%, 100% obciążenie, 115 & 230 VAC)
• Aktywne PFC: PF ≥ 0.90 przy pełnym obciążeniu (115/230 VAC, 60 Hz)

1.2 Charakterystyka wyjściowa

• Napięcie nominalne: 19.5 V DC
• Zakres napięcia: 18.5 ~ 20.5 V (0 ~ 4.62 A)
• Prąd: 0 ~ 4.62 A
• Prąd maksymalny obciążenia: 4.62 A (90% pracy, 36 s) do 5.64 A (10% pracy, 4 s)
• Ripple i hałas na wyjściu: <600 10="10" 20="20" mvp-p="mVp-p" with="with" mhz="MHz" caps="caps" at="at">
• Czas załączenia: <3 90="90" s="s" at="at" max="max" load="load" and="and" vac="VAC" input="input">
• Czas narastania: 2 ~ 100 ms (10% → 90% napięcia wyjściowego, maksymalne obciążenie, 90 VAC)
• Czas opadania: 0 ~ 400 ms (90% → 10% napięcia wyjściowego, maksymalne obciążenie, 90 VAC)
• Ochrona:
  • Ochrona przed nadnapięciem (OVP): Zatrzymuje się przy 21.6 ~ 25 V
  • Ochrona przed zwarciem (SCP): Zatrzymuje się, brak uszkodzeń
  • Ochrona przed prądem przetężeniowym (OCP): Ograniczona do 5.7 ~ 9 A
  • Ochrona przed przegrzaniem (OTP): Zatrzymuje się; reset przez AC, punkt wyzwolenia 110 ~ 120°C
• Zmiana obciążenia dynamicznego: 0.05 A → 100% obciążenia, nachylenie 2.5 A/µs, 100 Hz ~ 10 kHz, przesterowanie/undershoot <1.5 v="V">
• Przesterowanie/undershoot: Monotoniczne podczas włączania/wyłączania; maksymalne przesterowanie 21.5 V
• Systemowe obciążenie pojemnościowe: 100 μF, podłączenie na żywo nie wyłącza zasilacza
• Brown Out: Wyzwolone <40 vac="VAC" at="at" max="max" load="load">

2. Specyfikacje środowiskowe

• Temperatura pracy: 0 ~ 40 °C
• Temperatura przechowywania: -40 ~ 70 °C
• Wilgotność względna podczas pracy: ≤ 95% RH
• Wilgotność względna podczas przechowywania: ≤ 95% RH (bez kondensacji)
• Wysokość robocza: Do 5000 m (16,400 ft)
• Wysokość przechowywania: Do 10,700 m (35,000 ft)
• Prąd upływu: <50 50="50" 240="240" hz="Hz">
• Chłodzenie: Naturalna konwekcja powietrza

3. Zgodność elektromagnetyczna

• Emisja przewodzona: CISPR 32 Klasa B
• Emisja radiowana: CISPR 32 Klasa B
• Hałas wspólny: 10 kHz ~ 400 kHz, <400 mvrms="mVrms">
• Szybkie transjenty elektryczne: IEC1000-4-4 Poziom 3, normalna praca, brak awarii
• Przepięcie piorunowe: IEC1000-4-5 Poziom 3, normalna praca, brak awarii
• Wyładowanie elektrostatyczne: IEC1000-4-2, kontakt ±8 kV, powietrze ±15 kV, Kryteria C: tymczasowa degradacja dopuszczalna, brak awarii

4. Testy izolacji i bezpieczeństwa

• Opór izolacji: ≥ 30 MΩ @ 500 VDC między wejściem AC a wtórnym przez 1 minutę
• Wytrzymałość dielektryczna (Hi-Pot): AC 3 kV, 1 min; prąd odcięcia <10 ma="mA">
• Wzrost temperatury powierzchni obudowy: ΔT ≤ 50°C przy pełnym obciążeniu, 100/240 VAC, umieszczona na powierzchni drewnianej
